本發明涉及液晶顯示技術領域，特別是涉及一種液晶顯示器的框架及其制造方法。

背景技術：

現在的超薄液晶顯示器一般由液晶顯示模塊和中框組成，現有的液晶顯示器的中框一般采用一體式結構，中框采用一長條狀可折彎的金屬本體經過鋁擠出成型后，然后采用折彎工藝把角度折彎出來而成型。因此，現有技術的中框的折彎位置處必須預留足夠的空間，從而會造成缺口，該缺口會使得折彎后折角位置漏光，影響產品性能。

技術實現要素：

有鑒于此，本發明提供一種液晶顯示器的框架及其制造方法，從而可避免液晶顯示器的框架的折角位置的漏光，提高產品性能。

為解決上述問題，本發明提供一種液晶顯示器的框架，框架包括彼此連接的第一框架主體和第二框架主體，且在第一框架主體和第二框架主體的連接處形成有一缺口，缺口的靠近第一框架主體的第一邊緣和靠近第二框架主體的第二邊緣分別呈曲線設置，其中第一框架主體和第二框架主體彼此呈第一角度彎折設置，且第一邊緣和第二邊緣彼此契合。

本發明還提供一種液晶顯示器的框架的制造方法，包括：提供一框架基材；將框架基材加工成彼此連接的第一框架主體和第二框架主體，且在第一框架主體和第二框架主體的連接處形成一缺口，其中缺口的靠近第一框架主體的第一邊緣和靠近第二框架主體的第二邊緣分別呈曲線設置；在連接處將第一框架主體和第二框架主體彎折成呈第一角度設置，并使得第一邊緣和第二邊緣彼此契合。

通過上述方案，本發明的有益效果是：區別于現有技術，本發明的液晶顯示器的框架包括彼此連接的第一框架主體和第二框架主體，且第一框架主體和第二框架主體的連接處形成有一缺口，該缺口靠近第一框架主體的第一邊緣和靠近第二框架主體的第二邊緣分別呈曲線設置，因此，本發明的液晶顯示器的框架在第一框架主體和第二框架主彼此呈第一角度彎折設置時，第一邊緣和第二邊緣可彼此契合，從而可以避免在彎折位置由于存在缺口而導致的漏光，提高產品性能。

附圖說明

為了更清楚地說明本發明實施方式中的技術方案，下面將對實施方式描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。其中：

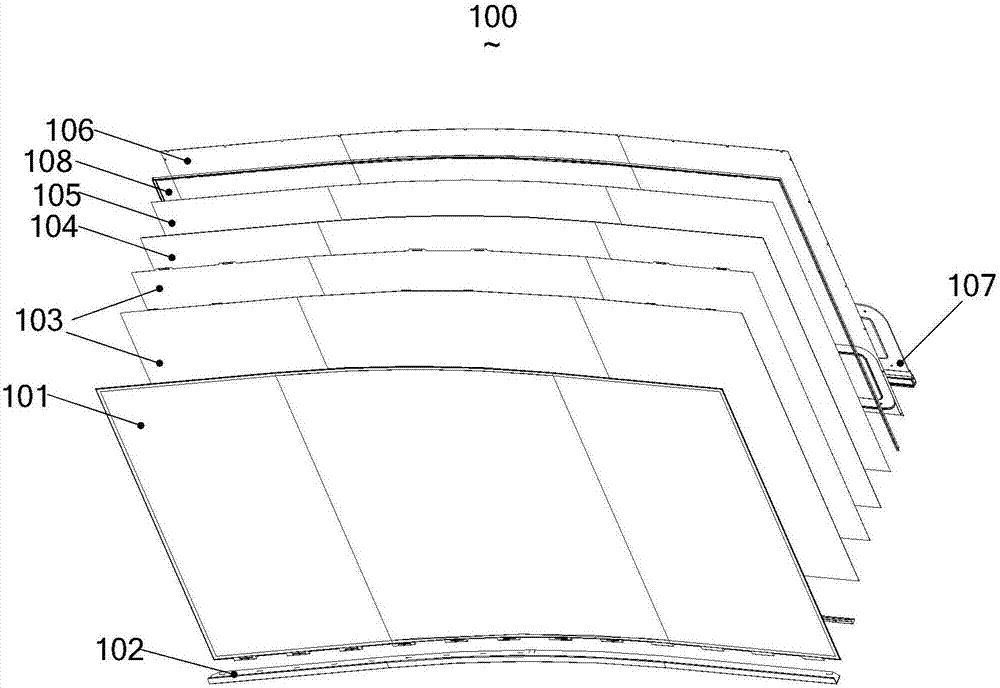

圖1是本發明的液晶顯示器的結構示意圖；

圖2是本發明液晶顯示器的框架的第一實施例的結構示意圖，且該框架呈第一角度彎折設置；

圖3是圖2的液晶顯示器的框架的b區域的放大示意圖；

圖4是圖2中的框架彎折成第二角度的結構示意圖；

圖5是本發明液晶顯示器的框架的第二實施例的結構示意圖；

圖6是本發明液晶顯示器的框架的第三實施例的結構示意圖；

圖7是本發明一實施例的液晶顯示器的框架的制造方法的流程示意圖；

圖8是本發明一實施例的液晶顯示器的框架在折彎之前的結構示意圖；

圖9是圖7的液晶顯示器的框架的制造方法的步驟s703的子步驟的流程示意圖。

具體實施方式

下面將結合本發明實施方式中的附圖，對本發明實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式僅僅是本發明一部分實施方式，而不是全部實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有做出創造性的勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。

請參看圖1，圖1是本發明的液晶顯示器的結構示意圖。如圖1所示，本實施例的液晶顯示器100包括液晶顯示屏101、前框102、光學膜片103、導光板104、反射片105、中框108及背板106，背板106上依次設置有反射片105、導光板104和光學膜片103，為增加散熱效果，背板106外側還設置有散熱板107，液晶顯示屏101設置于光學膜片103上方，中框108設置于背板106側面外，前框102設置在液晶顯示屏101、光學膜片103、背板106側面與中框108之間。

需說明的是，本發明的以下實施例所描述的液晶顯示器100的框架，主要是指液晶顯示器100的中框108。

請參看圖2，圖2是本發明液晶顯示器的框架的第一實施例的結構示意圖。如圖2所示，本實施例的液晶顯示器100的框架200包括彼此連接的第一框架主體201和第二框架主體202，且第一框架主體201和第二框架主體202的連接處形成有一缺口203，該缺口203靠近第一框架主體201的第一邊緣204和靠近第二框架主體202的第二邊緣205分別呈曲線設置，其中第一框架主體201和第二框架主體202彼此呈第一角度α彎折設置，且第一邊緣204與第二邊緣205彼此契合。

其中，第一邊緣204與第二邊緣205彼此契合具體可包括以下三種情況：

第一種情況，第一邊緣204與第二邊緣205彼此契合時，第一邊緣204與第二邊緣205可以完全貼合，即第一邊緣204與第二邊緣205之間沒有間隙。

第二種情況，第一邊緣204與第二邊緣205彼此契合時，第一邊緣204與第二邊緣205之間部分貼合，部分形成有間隙。

第三種情況，第一邊緣204與第二邊緣205彼此契合時，第一邊緣204與第二邊緣205彼此契合且間隔設置，第一邊緣204與第二邊緣205之間的間隙也呈曲線設置。

本實施例以第三種情況為例進行說明，如圖2所示液晶顯示的框架的結構為第一框架主體201和第二框架主體202彼此呈第一角度α彎折設置時，第一邊緣204與第二邊緣205彼此契合且間隔設置，并且第一邊緣204與第二邊緣205之間的間隙呈曲線設置。

本發明并不限制第一邊緣204與第二邊緣205彼此契合時為哪種結構，只要第一邊緣204與第二邊緣205彼此契合時，框架200的彎折位置無法透光即可。

因此，本實施例通過第一框架主體201和第二框架主體202的連接處形成有一缺口203，該缺口203靠近第一框架主體201的第一邊緣204和靠近第二框架主體202的第二邊緣205分別呈曲線設置，因此，本實施例的液晶顯示器100的框架在第一框架主體201和第二框架主彼此呈第一角度α彎折設置時，第一邊緣204和第二邊緣205可彼此契合，從而可以避免光線從彎折位置的缺口203處漏出，提高產品性能。

本發明進一步提供第二實施例的液晶顯示器100的框架200，其在第一實施例所揭示的液晶顯示器100的框架200的基礎上進行描述。在本實施例中，第一框架主體201與第二框架主體202的連接處之間的缺口203可通過cnc(computernumericalcontrol；數控機床)銑削加工成型。當然，在其他實施例中，第一框架主體201與第二框架主體202的連接處之間的缺口203也可通過其他方式加工而成，在此不作限制。

如圖3所示，第一邊緣204可以設置有第一凸部2041，第二邊緣205可以設置有第一凹部2051，當?shù)谝豢蚣苤黧w201和第二框架主體202彼此呈第一角度α彎折設置時，第一凸部2041插入到第一凹部2051內，從而可遮擋光從缺口203處漏出導致漏光的問題，提高產品性能。

可選地，第一邊緣204還可以設置有第二凹部2042，第二邊緣205可以設置有第二凸部2052，當?shù)谝豢蚣苤黧w201和第二框架主體202彼此呈第一角度α彎折設置時，第二凸部2052插入到第二凹部2042中。在圖3所示的實施例中，第一邊緣204設置有第一凸部2041及第二凹部2042，第二邊緣205設置有第一凹部2051及第二凸部2052，第一框架主體201和第二框架主體202彼此呈第一角度α彎折設置時，第一邊緣204的第一凸部2041插入第二邊緣205的第一凹部2051內，且第二邊緣205的第二凸部2052插入第一邊緣204的第二凹部2042內，從而使得液晶顯示器100的框架即使在彎折時即使存在缺口203，光線也無法從缺口203中透射出去，進而提高產品性能。

其中，由于工件具有回彈性(指致使物體形變的外力撤除后，物體迅速恢復至原來形狀的能力)。因此，在一實施例中，當需要將液晶顯示器100的框架的第一框架主體201及第二框架主體202彼此呈第一角度α彎折設置時，則需要預先將第一框架主體201及第二框架主體202彼此過彎成第二角度β，如圖4所示。其中，第一邊緣204及第二邊緣205設置成允許第一框架主體201及第二框架主體202彼此可過彎成第二角度β的結構，其中第二角度β小于第一角度α，從而使得彎折的外力撤除后，工件依靠回其自身彈性，進而使得第一框架主體201及第二框架主體202回彈至彼此呈第一角度α彎折。

本發明進一步提供第三實施例的液晶顯示器100的框架300，其與第一實施例所揭示的液晶顯示器100的框架200的不同之處在于，如圖5所示，本實施例的液晶顯示器100的框架300的第一框架主體301的第一邊緣304可以設置為多條直線彎折，第二框架主體302的第二邊緣305也可以設置為多條直線彎折，相對于第一實施例的液晶顯示器100的框架200，本實施例的液晶顯示器100的框架300的缺口303的加工操作更加簡單。

本發明進一步提供第四實施例的液晶顯示器100的框架400，其與第一實施例所揭示的液晶顯示器100的框架200的不同之處在于，如圖6所示，本實施例的框架400的缺口403的深度大于第一實施例的框架200的缺口203的深度，因此，本實施例可通過調整液晶顯示器100的框架的缺口203的深度，從而也實現遮光的效果。換言之，本發明中所有液晶顯示器100的框架的缺口203的深度是可根據實際情況自行調整的，只要缺口203的結構可實現遮光的效果即可，本發明不作限制。

結合圖2，以下進一步描述上述實施例的液晶顯示器100的框架200的制造方法，如圖7所示，本實施例的液晶顯示器100的框架200的制造方法包括：

s701：提供一框架基材800。

其中，可采用鋁擠出成型工藝加工出一框架基材800，如圖8所示，本實施例的框架基材800由一體成型的一長條狀的可折彎的金屬本體形成。

s702：將框架基材800加工成彼此連接的第一框架主體201和第二框架主體202，且在第一框架主體201和第二框架主體202的連接處形成一缺口203。

采用機加工在框架基材800上加工出一缺口203，從而使得框架基材800加工成彼此連接的第一框架主體201和第二框架主體202，第一框架主體201和第二框架主體202為可彎折結構。

在一具體實施例中，可采用cnc銑削加工的方法在框架基材800上加工出一缺口203，進而將框架基材800加工成彼此連接的第一框架主體201和第二框架主體202，缺口203的位置為第一框架主體201及第二框架主體202的連接處，如圖8所示，缺口203靠近第一框架主體201的第一邊緣204和靠近第二框架主體202的第二邊緣205分別呈曲線設置。

可選地，在一實施例中，第一框架主體201的第一邊緣204設置有第一凸部2041，第二框架主體202的第二邊緣205設置有第一凹部2051。

可選地，在一實施例中，第一邊緣204還可以設置有第二凹部2042，第二邊緣205可以設置有第二凸部2052。

可選地，在又一實施例中，缺口203靠近第一框架主體201的第一邊緣204及靠近第二框架主體202的第二邊緣205分別呈多條直線彎折設置(圖未示)，以簡化缺口203的加工工藝。

當然，在其他實施例中，第一邊緣204及第二邊緣205還可以設置為其他形狀，在此不一一描述。

s703：在連接處將第一框架主體201和第二框架主體202彎折呈第一角度α設置，并使得第一邊緣204和第二邊緣205彼此契合。

其中，在框架基材800的連接處，如圖8所示，在框架基材800的缺口203位置設置折彎中心線l，折彎中心線l通常選自缺口203的中間位置，以使得缺口203左右兩側對稱。進一步地，在折彎中心線l上選取一點作為定位針a，向折彎中心線l的定位針a的兩側施加壓力，從而使得框架基材800可繞定位針a旋轉折彎，通過施加預設壓力，可使得折彎后第一框架主體201及第二框架主體202彎折成呈第一角度α設置，并且第一邊緣204及第二邊緣205彼此契合，其中第一框架主體201及第二框架主體202彎折成呈第一角度α設置可參見附圖2。

繼續參看圖8，在本實施例中，缺口203呈曲線設置，折彎中心線l的左右兩側為對應的凹凸形狀，折彎中心線l的左側設置有第一凸部2041及第二凹部2042，右側設置有第一凹部2051及第二凸部2052，在第一框架主體201和第二框架主體202彼此呈所述第一角度α彎折設置時，第一凸部2041插入到第一凹部2051內，并且，第二凸部2052插入到第二凹部2042內，如圖3所示。需要說明的是，本發明并不限定第一凸部2041插入到第一凹部2051內且第二凸部2052插入到第二凹部2042內時，第一邊緣204與第二邊緣205是否需要完全貼合，在一些實施例中，第一邊緣204與第二邊緣205兩者之間可以完全貼合，第一邊緣204與第二邊緣205兩者之間沒有任何間隙；在一些實施例中，第一邊緣204與第二邊緣205彼此契合時，第一邊緣204與第二邊緣205之間也可以部分貼合，部分形成有間隙；又或者，在一些實施例中，第一邊緣204與第二邊緣205彼此契合時，第一邊緣204與第二邊緣205彼此契合且間隙設置，且第一邊緣204與第二邊緣205之間的間隙呈曲線設置，上述幾種實施例均可避免光線從該缺口203處漏出。

當然，在其他的實施例中，當?shù)谝贿吘?04僅設置有第一凸部2041，且第二邊緣205設置有第一凹部2051時，在第一框架主體201和第二框架主體202彼此呈所述第一角度彎α折設置時，第一凸部2041插入到第一凹部2051內。

因此，本實施例中，通過將框架基材800加工成彼此連接的第一框架主體201及第二框架主體202，且在第一框架主體201及第二框架主體202的連接處形成有缺口203，進而在連接處將第一框架主體201及第二框架主體202進行彎折，使得折彎后第一框架主體201的第一邊緣204及第二框架主體202的第二邊緣205彼此契合，即連接處的凹凸形狀互相穿插，形成一交叉穿插結構，進而使得第一框架主體201及第二框架主體202呈第一角度α設置時，可通過折彎處的交叉穿插結構實現遮光效果，提高產品性能。

在一具體實施例中，由于工件具有回彈性，如圖9所示，步驟s703可進一步包括：

s7031：將第一框架主體201和第二框架主體202彼此過彎成第二角度β。

s7032：利用第一框架主體201和第二框架主體202的自身彈性使得第一框架主體201和第二框架主體202回復成呈第一角度α設置。

由于工件具有回彈性，因此，在需要將第一框架主體201和第二框架主體202彎折成成呈第一角度α設置時，則只需要預先將第一框架主體201及第二框架主體202彼此過彎成第二角度β設置，其中第二角度β小于第一角度α，如圖4所示。進而利用第一框架主體201和第二框架主體202的自身彈性，使得施加的壓力撤除后，第一框架主體201和第二框架主體202回復成呈第一角度α設置，如圖2所示。

綜上所述，區別于現有技術，本發明的液晶顯示器的框架及其制造方法，其中液晶顯示器的框架包括彼此連接的第一框架主體和第二框架主體，且第一框架主體和第二框架主體的連接處形成有一缺口，該缺口靠近第一框架主體的第一邊緣及靠近第二框架主體的第二邊緣分別呈曲線設置，因此，本發明的液晶顯示器的框架在第一框架主體和第二框架主體彼此呈第一角度彎折設置時，第一邊緣和第二邊緣可彼此契合，從而可以避免折彎角的位置漏光，提高產品性能。

以上所述僅為本發明的實施方式，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
