本發明涉及光學裝置領域，尤其涉及一種投影裝置。

背景技術：

1、微型投影裝置的應用層面日益廣泛，其可應用于車用照明系統而搭配自適應頭燈(adaptive?driving?beam，adb)技術作為車燈投射行車資訊之用。

2、微型投影裝置一般借由散熱鰭片組搭配散熱風扇對其激光光源、光閥及熒光輪進行散熱，然激光光源、光閥及熒光輪所對應的多個散熱鰭片組通常需分別對應多個散熱風扇以進行散熱，此種配置方式使得微型投影裝置的小型化設計受到限制。

3、因此，有必要設計一種新型的投影裝置，以克服上述缺陷。

技術實現思路

1、本發明的目的在于提供一種投影裝置，其能夠具有較小的體積。

2、為達到上述目的，本發明提供了一種投影裝置，包括：裝置主體，該裝置主體包括發光元件、波長轉換元件、光閥及投影鏡頭，其中該發光元件用于發出照明光束，該波長轉換元件用于轉換部分該照明光束的波長，該光閥用于將來自該發光元件及該波長轉換元件的該照明光束轉換為影像光束，該投影鏡頭用于將該影像光束投射出；

3、第一散熱件、第二散熱件及第三散熱件，分別連接于該發光元件、該光閥及該波長轉換元件；以及

4、散熱風扇，具有出風面且用于提供散熱氣流，其中該出風面面對該第一散熱件、該第二散熱件及該第三散熱件的至少其中之一，該第一散熱件、該第二散熱件及該第三散熱件皆位于該散熱氣流的至少一流動路徑上。

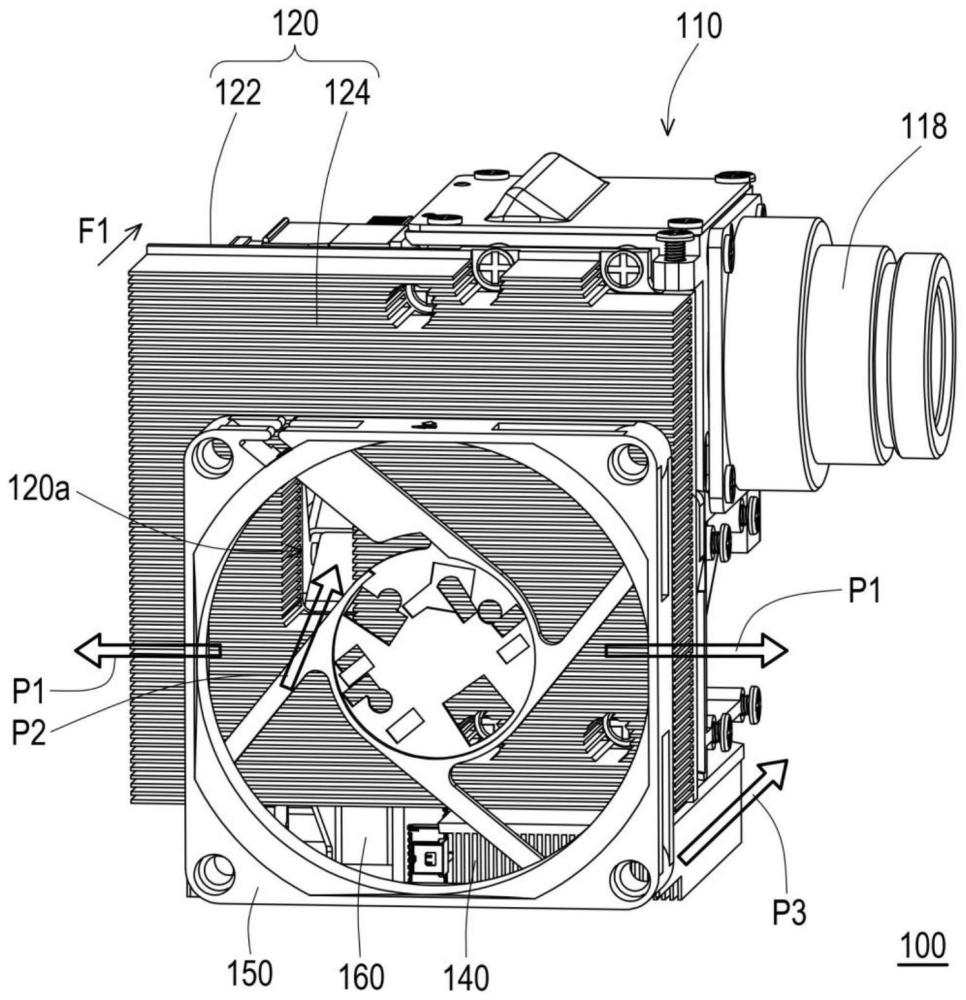

5、較佳的，該出風面面對該第一散熱件及該第三散熱件，該第一散熱件位于該散熱風扇與該第二散熱件之間且具有貫孔；該流動路徑包括三條，其中一該流動路徑通過該第一散熱件，另一該流動路徑依序通過該貫孔及該第二散熱件，又一該流動路徑通過該第三散熱件。

6、較佳的，該第一散熱件包括板體及散熱鰭片組，該板體具有第一開孔，該散熱鰭片組配置于該板體且具有第二開孔，該第一開孔與該第二開孔彼此對位而形成該貫孔；

7、該投影裝置還包括：

8、架體，該架體具有導引斜面，該導引斜面沿著從該貫孔往該第二散熱件的方向延伸；

9、第一電路板及第二電路板，該第二散熱件配置于該第一電路板，該架體位于該第一電路板與該第二電路板之間以將該第二電路板撐離該第一電路板；

10、其中，該架體具有開槽，該導引斜面形成于該開槽的邊緣；該第二電路板上具有至少一發熱元件，該至少一流動路徑依序通過該貫孔、該第一電路板與該架體之間的空間、該開槽及該至少一發熱元件。

11、較佳的，該散熱風扇具有入風面，該入風面垂直于該出風面；

12、該入風面面對該第二散熱件，該出風面面對該第一散熱件，該第一散熱件位于該散熱風扇與該第三散熱件之間，該至少一流動路徑依序通過該第二散熱件、該散熱風扇、該第一散熱件及該第三散熱件。

13、較佳的，還包括殼體，該第一散熱件、該第二散熱件、該第三散熱件及該散熱風扇至少部分地被該殼體容納；

14、其中，該第一散熱件沿第一方向面對該散熱風扇，該第一散熱件沿不同于該第一方向的第二方向面對該第三散熱件，該至少一流動路徑沿該第一方向依序通過該散熱風扇及該第一散熱件且沿該第二方向依序通過該第一散熱件及該第三散熱件；該殼體導引該散熱氣流依序沿該第一方向及該第二方向流動。

15、較佳的，該第一方向垂直于該第二方向。

16、較佳的，該出風面面對該第一散熱件、該第二散熱件及該第三散熱件；該第二散熱件與該第三散熱件在平行于該出風面的垂直方向上彼此重疊，該第二散熱件及該第三散熱件在平行于該出風面的水平方向上重疊于該第一散熱件；

17、其中，該流動路徑包括三條，三條該流動路徑分別通過該第一散熱件、該第二散熱件及該第三散熱件。

18、較佳的，該出風面面對該第二散熱件及該第三散熱件，該第三散熱件位于該散熱風扇與該第一散熱件之間，該流動路徑包括兩條，其中一該流動路徑通過該第二散熱件，另一該流動路徑依序通過該第三散熱件及該第一散熱件。

19、較佳的，沿著該散熱風扇的出風方向，該第一散熱件、該第二散熱件及該第三散熱件皆重疊于該散熱風扇。

20、較佳的，該第一散熱件具有接觸該發光元件的第一接觸面，該第二散熱件具有接觸該光閥的第二接觸面，該第三散熱件具有接觸該波長轉換元件的第三接觸面；

21、其中，該第一接觸面、該第二接觸面與該第三接觸面彼此不平行，該第一接觸面、該第二接觸面及該第三接觸面中的任兩者之間的夾角介于45度與135度之間；或者，

22、該第一接觸面平行于該第二接觸面及該第三接觸面的其中之一且不平行于該第二接觸面及該第三接觸面的另外之一，該第一接觸面與該第二接觸面及該第三接觸面的該另外之一之間的夾角介于45度與135度之間。

23、與現有技術相比，本發明提供的投影裝置將分別對應于發光元件、光閥及波長轉換元件的第一散熱件、第二散熱件及第三散熱件設置為皆位于單一散熱風扇所提供的散熱氣流的流動路徑上，而可借由單一散熱風扇對第一散熱件、第二散熱件及第三散熱件進行散熱。據此，不須配置分別對應于第一散熱件、第二散熱件及第三散熱件的多個散熱風扇，而有利于投影裝置的小型化設計。

技術特征：

1.一種投影裝置，其特征在于，包括：

2.如權利要求1所述的投影裝置，其特征在于，該出風面面對該第一散熱件及該第三散熱件，該第一散熱件位于該散熱風扇與該第二散熱件之間且具有貫孔；該流動路徑包括三條，其中一該流動路徑通過該第一散熱件，另一該流動路徑依序通過該貫孔及該第二散熱件，又一該流動路徑通過該第三散熱件。

3.如權利要求2所述的投影裝置，其特征在于，該第一散熱件包括板體及散熱鰭片組，該板體具有第一開孔，該散熱鰭片組配置于該板體且具有第二開孔，該第一開孔與該第二開孔彼此對位而形成該貫孔；

4.如權利要求1所述的投影裝置，其特征在于，該散熱風扇具有入風面，該入風面垂直于該出風面；

5.如權利要求1所述的投影裝置，其特征在于，還包括殼體，該第一散熱件、該第二散熱件、該第三散熱件及該散熱風扇至少部分地被該殼體容納；

6.如權利要求5所述的投影裝置，其特征在于，該第一方向垂直于該第二方向。

7.如權利要求1所述的投影裝置，其特征在于，該出風面面對該第一散熱件、該第二散熱件及該第三散熱件；該第二散熱件與該第三散熱件在平行于該出風面的垂直方向上彼此重疊，該第二散熱件及該第三散熱件在平行于該出風面的水平方向上重疊于該第一散熱件；

8.如權利要求1所述的投影裝置，其特征在于，該出風面面對該第二散熱件及該第三散熱件，該第三散熱件位于該散熱風扇與該第一散熱件之間，該流動路徑包括兩條，其中一該流動路徑通過該第二散熱件，另一該流動路徑依序通過該第三散熱件及該第一散熱件。

9.如權利要求1所述的投影裝置，其特征在于，沿著該散熱風扇的出風方向，該第一散熱件、該第二散熱件及該第三散熱件皆重疊于該散熱風扇。

10.如權利要求1所述的投影裝置，其特征在于，該第一散熱件具有接觸該發光元件的第一接觸面，該第二散熱件具有接觸該光閥的第二接觸面，該第三散熱件具有接觸該波長轉換元件的第三接觸面；

技術總結
本發明提供一種投影裝置，包括裝置主體、第一散熱件、第二散熱件、第三散熱件及散熱風扇。裝置主體包括發光元件、波長轉換元件、光閥及投影鏡頭。第一散熱件、第二散熱件及第三散熱件分別連接于發光元件、光閥及波長轉換元件。散熱風扇具有出風面且適于提供散熱氣流。出風面面對第一散熱件、第二散熱件及第三散熱件的至少其中之一，第一散熱件、第二散熱件及第三散熱件皆位于散熱氣流的至少一流動路徑上。

技術研發人員：陳信良,沈俊明,施建宇
受保護的技術使用者：蘇州佳世達光電有限公司
技術研發日：
技術公布日：2025/4/24
