本技術涉及激光領域，具體涉及一種混合激光的分光裝置。

背景技術：

1、激光作為一種特殊的光，其波長和普通光的波長一樣，從紅外線到紫外線都有激光的存在。不同波段的激光具有不同的優勢，可以運用在不同的領域。如266nm激光屬于深紫外激光，具有更高的光子能量，更容易被材料吸收，在光刻及微刻、醫療及科研等領域有廣泛的應用前景。但是，如何在多個不同波段的混合激光中將特定波段的激光分離出并保持同一方向輸出，是本領域所要解決的技術問題之一。

技術實現思路

1、為此，本實用新型為解決上述問題，提供一種混合激光的分光裝置。

2、為實現上述目的，本實用新型提供的技術方案如下：

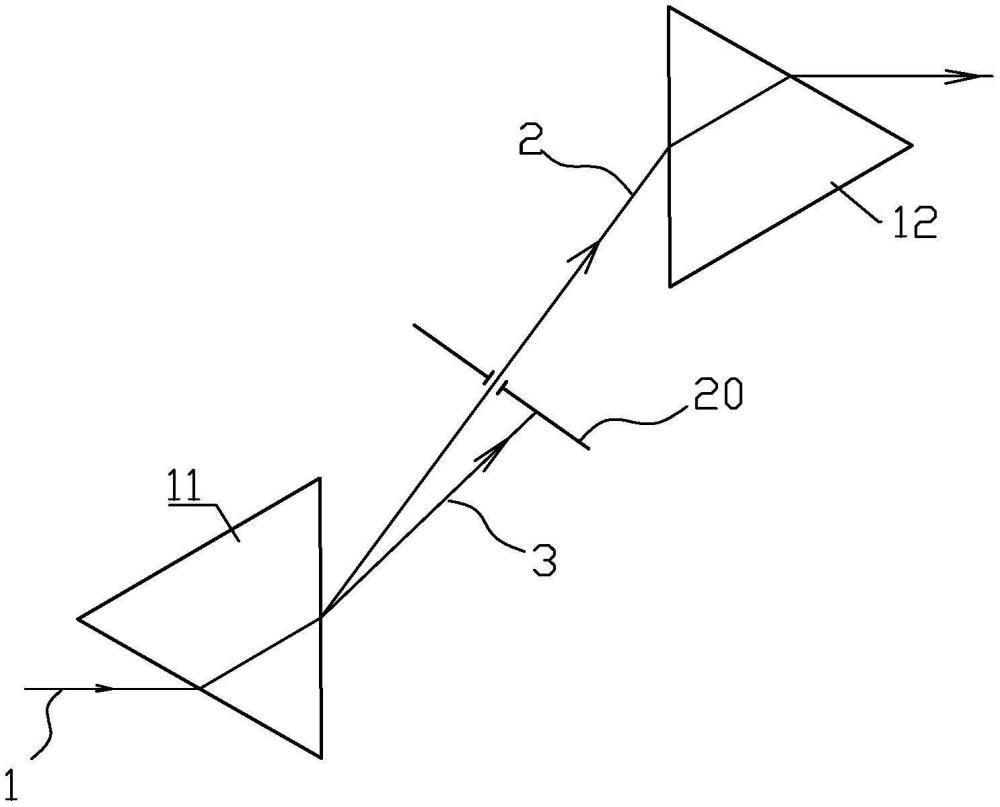

3、一種混合激光的分光裝置，混合激光為至少二種不同波段的激光的混合，該混合激光的分光裝置包括第一三棱鏡、第二三棱鏡和光闌；所述第一三棱鏡和第二三棱鏡成間隔設置，并且以二者的中心點為定點形成旋轉對稱結構；所述光闌設置在第一三棱鏡和第二三棱鏡之間。

4、進一步的，所述光闌被設置為只允許其中一種激光通過。

5、進一步的，混合激光為266nm激光和532nm激光的混合；所述光闌設置為只允許266nm激光通過。

6、進一步的，所述第一三棱鏡和/或第二三棱鏡的材質為熔融石英。

7、進一步的，所述第一三棱鏡和/或第二三棱鏡的表面不設置增透膜。

8、進一步的，混合激光以布儒斯特角入射至第一三棱鏡，由第一三棱鏡分光后經所述光闌濾出266nm激光；濾出的266nm激光以布儒斯特角入射至第二三棱鏡，并經過第二三棱鏡輸出。

9、通過本實用新型提供的技術方案，具有如下有益效果：

10、采用本申請的混合激光的分光裝置，混合激光入射至第一三棱鏡，由第一三棱鏡分光后經所述光闌濾出所設定波段的激光(定義為濾出激光)，其余波段的激光被濾除；經所述光闌濾出的激光入射至第二三棱鏡，并經過第二三棱鏡輸出；從第二三棱鏡輸出的濾出激光的輸出方向與原混合激光的方向相同；有助于光機結構的優化設計；且結構簡單，成本低，容易實現。

技術特征：

1.一種混合激光的分光裝置，混合激光為至少二種不同波段的激光的混合，其特征在于：該混合激光的分光裝置包括第一三棱鏡、第二三棱鏡和光闌；所述第一三棱鏡和第二三棱鏡成間隔設置，并且以二者的中心點為定點形成旋轉對稱結構；所述光闌設置在第一三棱鏡和第二三棱鏡之間。

2.根據權利要求1所述的混合激光的分光裝置，其特征在于：所述光闌被設置為只允許其中一種激光通過。

3.根據權利要求2所述的混合激光的分光裝置，其特征在于：混合激光為266nm激光和532nm激光的混合；所述光闌設置為只允許266nm激光通過。

4.根據權利要求1或3所述的混合激光的分光裝置，其特征在于：所述第一三棱鏡和/或第二三棱鏡的材質為熔融石英。

5.根據權利要求1或3所述的混合激光的分光裝置，其特征在于：所述第一三棱鏡和/或第二三棱鏡的表面不設置增透膜。

6.根據權利要求3所述的混合激光的分光裝置，其特征在于：混合激光以布儒斯特角入射至第一三棱鏡，由第一三棱鏡分光后經所述光闌濾出266nm激光；濾出的266nm激光以布儒斯特角入射至第二三棱鏡，并經過第二三棱鏡輸出。

技術總結
本技術提供一種混合激光的分光裝置，包括第一三棱鏡、第二三棱鏡和光闌；所述第一三棱鏡和第二三棱鏡成間隔設置，并且以二者的中心點為定點形成旋轉對稱結構；所述光闌設置在第一三棱鏡和第二三棱鏡之間。混合激光入射至第一三棱鏡，由第一三棱鏡分光后經所述光闌濾出所設定波段的激光；經所述光闌濾出的激光入射至第二三棱鏡，并經過第二三棱鏡輸出；從第二三棱鏡輸出的濾出激光的輸出方向與原混合激光的方向相同；有助于光機結構的優化設計；且結構簡單，成本低，容易實現。

技術研發人員：賈富強,陳鎮輝,丘國雄,高慶志
受保護的技術使用者：南光高科（廈門）激光科技有限公司
技術研發日：20240801
技術公布日：2025/4/28
