本發明涉及燈具，尤其是涉及一種導光板。

背景技術：

1、導光板是一種把led(light?emitting?diode，發光二極管)發出的光引導到發光的位置的結構件。導光板采用具有很好的導光材料制成，例如采用聚碳酸酯材料、或者亞克力材料制成。由于導光板優越的導光性能，其在燈具、信號指示等領域的應用十分常見。

2、現有的汽車氛圍燈包括燈珠和導光板，燈珠發出的光線，經過導光板后，部分光線經照射區域出射，部分光線經非照射區域出射，造成能量浪費。

技術實現思路

1、本發明的目的在于提供一種導光板，旨在解決現有的導光板存在能量利用率有待提升的技術問題。

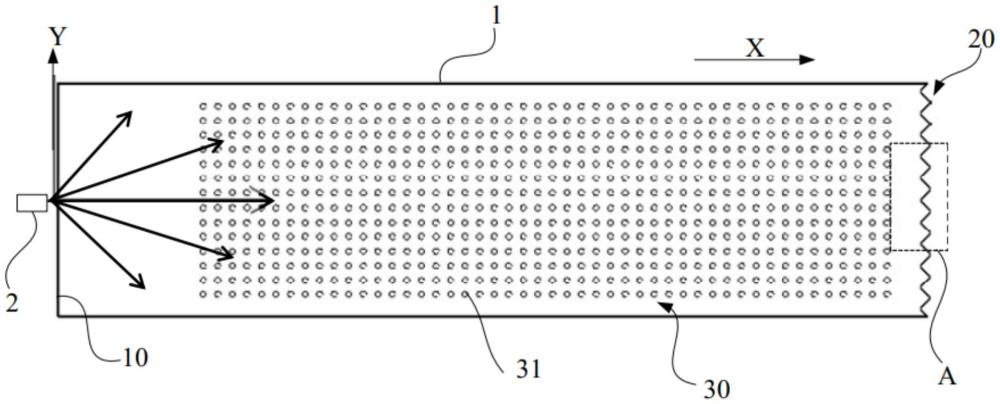

2、本申請提供了一種導光板，所述導光板呈長條狀，所述導光板在長度方向上的兩端分別設置入光面和回返結構，所述回返結構包括至少一個回光塊。所述回光塊具有相對的第一反射面和第二反射面，所述第一反射面和所述第二反射面之間的間隔沿遠離所述入光面的方向逐漸減小。所述導光板在厚度方向上的相對兩側分別具有反射結構和出光面；

3、其中，光線經所述入光面入射所述導光板，部分光線經所述反射結構反射至所述出光面出射，部分光線到達所述第一反射面或所述第二反射面、并反射回所述導光板的內部。

4、在其中一個實施例中，所述第一反射面與所述長度方向所夾銳角基本小于光從所述導光板射入空氣中的全反射臨界角。

5、在其中一個實施例中，所述第二反射面與所述長度方向所夾銳角基本小于光從所述導光板射入空氣中的全反射臨界角。

6、在其中一個實施例中，所述第一反射面為平面。

7、在其中一個實施例中，所述第一反射面與所述長度方向所夾銳角小于光從所述導光板射入空氣中的全反射臨界角。

8、在其中一個實施例中，所述第一反射面與所述長度方向所夾銳角大于所述全反射臨界角的2/3。

9、在其中一個實施例中，所述第一反射面與所述長度方向所夾銳角大于所述全反射臨界角的4/5。

10、在其中一個實施例中，所述第二反射面為平面。

11、在其中一個實施例中，所述第二反射面與所述長度方向所夾銳角小于光從所述導光板射入空氣中的全反射臨界角。

12、在其中一個實施例中，所述第二反射面與所述長度方向所夾銳角大于所述全反射臨界角的2/3。

13、在其中一個實施例中，所述第二反射面與所述長度方向所夾銳角大于所述全反射臨界角的4/5。

14、在其中一個實施例中，所述第一反射面和所述第二反射面沿所述導光板的寬度方向相對設置。

15、在其中一個實施例中，所述回光塊的數量為多個，多個所述回光塊沿所述寬度方向依次分布。

16、在其中一個實施例中，后一個所述回光塊的所述第一反射面的一端與前一個所述回光塊的所述第二反射面拼接，后一個所述回光塊的所述第一反射面的一端與所在所述回光塊的所述第二反射面拼接。

17、在其中一個實施例中，所述第一反射面和所述第二反射面沿所述厚度方向相對設置。

18、在其中一個實施例中，所述回光塊的數量為一個，所述第一反射面的一端與所述出光面拼接，所述第一反射面的另一端與所述第二反射面拼接。

19、在其中一個實施例中，所述反射結構包括多個反射部，多個所述反射部沿所述長度方向間隔分布，每一所述反射部具有反射球面。

20、在其中一個實施例中，所述反射弧面朝遠離所述出光面凸出設置、或朝靠近所述出光面凹陷設置。

21、在其中一個實施例中，所述反射結構包括沿所述長度方向延伸的柱面凹槽，所述柱面凹槽的槽底開設有沿所述長度方向間隔分布的多個圓弧凹槽。

22、在其中一個實施例中，所述導光板的寬度尺寸大于所述導光板的厚度尺寸的三倍，所述反射結構的數量為兩個以上，所有所述反射結構沿所述寬度方向間隔分布。

23、本發明提供的導光板的有益效果是：相比于導光板不設置回返結構時，光線到達導光板遠離入光面的端部，會直接折射出去，且出射位置并非照射區域，造成光的能量浪費，本申請提供的導光板設置有回返結構，回光塊的第一反射面和第二反射面將到達該位置的光線反射回導光板的內部，進而直接經出光面、或先經反射結構再最終經出光面出射至照射區域，提高光的能量利用率，解決了現有的導光板存在能量利用率有待提升的技術問題，增加照射區域的亮度，第一反射面和第二反射面逐漸合攏，將導光板尾部的光線收集并反射，進一步提高了光能的利用率。

技術特征：

1.一種導光板，其特征在于：所述導光板呈長條狀，所述導光板在長度方向上的兩端分別設置入光面和回返結構，所述回返結構包括至少一個回光塊；所述回光塊具有相對的第一反射面和第二反射面，所述第一反射面和所述第二反射面之間的間隔沿遠離所述入光面的方向逐漸減小；所述導光板在厚度方向上的相對兩側分別具有反射結構和出光面；

2.根據權利要求1所述的導光板，其特征在于：所述第一反射面與所述長度方向所夾銳角基本小于光從所述導光板射入空氣中的全反射臨界角；

3.根據權利要求1所述的導光板，其特征在于：所述第一反射面為平面；所述第一反射面與所述長度方向所夾銳角小于光從所述導光板射入空氣中的全反射臨界角；

4.根據權利要求1所述的導光板，其特征在于：所述第二反射面為平面；所述第二反射面與所述長度方向所夾銳角小于光從所述導光板射入空氣中的全反射臨界角；

5.根據權利要求1所述的導光板，其特征在于：所述第一反射面和所述第二反射面沿所述導光板的寬度方向相對設置。

6.根據權利要求5所述的導光板，其特征在于：所述回光塊的數量為多個，多個所述回光塊沿所述寬度方向依次分布；

7.根據權利要求1所述的導光板，其特征在于：所述第一反射面和所述第二反射面沿所述厚度方向相對設置。

8.根據權利要求7所述的導光板，其特征在于：所述回光塊的數量為一個，所述第一反射面的一端與所述出光面拼接，所述第一反射面的另一端與所述第二反射面拼接。

9.根據權利要求1至8任意一項所述的導光板，其特征在于：所述反射結構包括多個反射部，多個所述反射部沿所述長度方向間隔分布，每一所述反射部具有反射球面；所述反射弧面朝遠離所述出光面凸出設置、或朝靠近所述出光面凹陷設置；

10.根據權利要求1至8任意一項所述的導光板，其特征在于：所述導光板的寬度尺寸大于所述導光板的厚度尺寸的三倍，所述反射結構的數量為兩個以上，所有所述反射結構沿所述寬度方向間隔分布。

技術總結
本發明涉及燈具技術領域，提供一種導光板。導光板呈長條狀，導光板在長度方向上的兩端分別設置入光面和回返結構，回返結構包括至少一個回光塊。回光塊具有相對的第一反射面和第二反射面，第一反射面和第二反射面之間的間隔沿遠離入光面的方向逐漸減小。導光板在厚度方向上的相對兩側分別具有反射結構和出光面；光線經入光面入射導光板，部分光線經反射結構反射至出光面出射，部分光線到達第一反射面或第二反射面并反射回導光板的內部。回光塊的第一反射面和第二反射面將到達該位置的光線反射回導光板的內部，第一反射面和第二反射面逐漸合攏，將導光板尾部的光線收集并反射，提高光的能量利用率，增加照射區域的亮度。

技術研發人員：周良,姜君城,廖啟威
受保護的技術使用者：深圳市百康光電有限公司
技術研發日：
技術公布日：2025/4/24
