本發明屬于液晶顯示屏，尤其涉及一種頻率高刷的液晶顯示屏。

背景技術：

1、液晶顯示屏，英文簡稱為lcd全稱是liquid?crystal?display，是屬于平面顯示器的一種，用于電視機及計算機的屏幕顯示。該顯示屏的優點是耗電量低、體積小、輻射低。

2、近年來，高幀率（例如90hz、120hz及以上）顯示屏技術得到了快速發展，這不僅提升了顯示設備的視覺表現，更加契合了用戶對于流暢度和畫面質量日增的需求；

3、液晶顯示屏在安裝過程中需要將偏光板和玻璃基板進行安裝，而在安裝過程中易導致偏光板和玻璃基板之間產生錯位的問題出現，進一步影響了偏光板和玻璃基板之間的粘接效果。

技術實現思路

1、本發明針對現有技術中液晶顯示屏在安裝過程中需要將偏光板和玻璃基板進行安裝，而在安裝過程中易導致偏光板和玻璃基板之間產生錯位的問題出現，進一步影響了偏光板和玻璃基板之間的問題，提出如下技術方案：

2、一種頻率高刷的液晶顯示屏，包括偏光板一，所述偏光板一底端固定連接有玻璃基板一，所述玻璃基板一底端固定連接有彩色濾色膜，所述彩色濾色膜底端固定連接有定向?qū)樱龆ㄏ驅拥锥斯潭ㄟB接有玻璃基板二，所述玻璃基板二底端固定安裝有偏光板二，所述玻璃基板二內部環繞有晶體管，所述晶體管中部固定連接有定向膜，所述晶體管的x軸上固定安裝有x型電極，所述晶體管的y軸上固定安裝有y型電極，所述玻璃基板一和偏光板一外側卡接安裝有膠框，所述膠框內部對稱安裝有夾持定位組件；

3、所述夾持定位組件包括轉動連接的定位軸，所述定位軸外表面兩側一體成型有連接件，所述定位軸外表面中部轉動連接有轉動板，所述連接件底端對稱貼合連接有圓柱，所述圓柱一端固定安裝有推動板。

4、作為上述技術方案的優選，所述連接件內壁和定位軸外側之間位置處安裝有扭簧且扭簧一端固定安裝于膠框內部，所述連接件的整體形狀為凹型。

5、作為上述技術方案的優選，所述定位軸外表面對稱通過過盈配合連接有單向軸承，轉動板滑動連接于單向軸承外側，所述單向軸承外圈焊接有凸塊，所述轉動板內部對應凸塊一端開設有滑槽，所述單向軸承的數量共設置為兩個且兩個單向軸承的轉動反向相反。

6、作為上述技術方案的優選，所述單向軸承外側貼合連接有抵接件，所述抵接件一端底部對稱嵌入安裝有彈簧桿一，兩個所述彈簧桿一一端卡接安裝有l(wèi)型板，所述l型板一端對稱卡接安裝有彈簧桿二，所述彈簧桿二的固定端嵌入安裝于膠框內部。

7、作為上述技術方案的優選，所述膠框內部轉動連接有翻轉v型板，所述翻轉v型板底端面和偏光板一邊部相互貼合，所述翻轉v型板頂端面與l型板內壁相互貼合。

8、作為上述技術方案的優選，所述定位軸外側對應抵接件兩端位置處對稱活動連接有定位條，所述推動板滑動連接于定位條底端且推動板滑動連接于膠框內部。

9、作為上述技術方案的優選，所述推動板一端中部固定安裝有圓角板，所述圓角板一端面和翻轉v型板頂部相互貼合。

10、作為上述技術方案的優選，所述偏光板一、玻璃基板一、彩色濾色膜、定向?qū)印⒉ＡЩ宥⑵獍宥湍z框外側之間卡接安裝有放置框。

11、作為上述技術方案的優選，所述偏光板一和玻璃基板一兩端一體成型有定位塊，所述膠框兩端開設有契合槽，所述定位塊位于膠框的契合槽內部。

12、本發明的有益效果為：

13、（1）可以有效移除偏光板一與玻璃基板一之間的微小空氣間隙，從而減少間隙可能引起的散射光損失，提高屏幕的整體亮度，并確保偏光板一與玻璃基板一表面之間的緊密接觸，可以減少來自不同區域的光線強度不均，從而改善顯示屏的均勻性與對比度，使顯示效果更加細膩?zhàn)匀唬瑫r(shí)有助于在框架周圍形成更加均勻的壓力分布，減少因應力集中導致的潛在損傷；

14、（2）能夠?qū)D(zhuǎn)動板的位置進行限位，防止轉動板的位置產生自移動的問題出現，進而提高了轉動板使用時的穩定性，進一步提高了該組件運行時的穩定性；

15、（3）便于玻璃基板一、偏光板一和膠框之間拆卸，改變了玻璃基板一、偏光板一和膠框之間的拆卸難度，從而提高了玻璃基板一、偏光板一與膠框的拆卸效率。

技術特征：

1.一種頻率高刷的液晶顯示屏，其特征在于，包括偏光板一（1），所述偏光板一（1）底端固定連接有玻璃基板一（2），所述玻璃基板一（2）底端固定連接有彩色濾色膜（3），所述彩色濾色膜（3）底端固定連接有定向?qū)樱?），所述定向?qū)樱?）底端固定連接有玻璃基板二（5），所述玻璃基板二（5）底端固定安裝有偏光板二（6），所述玻璃基板二（5）內部環繞有晶體管（8），所述晶體管（8）中部固定連接有定向膜（9），所述晶體管（8）的x軸上固定安裝有x型電極（7），所述晶體管（8）的y軸上固定安裝有y型電極（13），所述玻璃基板一（2）和偏光板一（1）外側卡接安裝有膠框（10），所述膠框（10）內部對稱安裝有夾持定位組件（11）；所述夾持定位組件（11）包括轉動連接的定位軸（1101），所述定位軸（1101）外表面兩側一體成型有連接件（1102），所述定位軸（1101）外表面中部轉動連接有轉動板（1114），所述連接件（1102）底端對稱貼合連接有圓柱（1106），所述圓柱（1106）一端固定安裝有推動板（1107）。

2.根據權利要求1所述的一種頻率高刷的液晶顯示屏，其特征在于，所述連接件（1102）內壁和定位軸（1101）外側之間位置處安裝有扭簧（1103）且扭簧（1103）一端固定安裝于膠框（10）內部，所述連接件（1102）的整體形狀為凹型。

3.根據權利要求1所述的一種頻率高刷的液晶顯示屏，其特征在于，所述定位軸（1101）外表面對稱通過過盈配合連接有單向軸承（1104），轉動板（1114）滑動連接于單向軸承（1104）外側，所述單向軸承（1104）外圈焊接有凸塊，所述轉動板（1114）內部對應凸塊一端開設有滑槽，所述單向軸承（1104）的數量共設置為兩個且兩個單向軸承（1104）的轉動反向相反。

4.根據權利要求3所述的一種頻率高刷的液晶顯示屏，其特征在于，所述單向軸承（1104）外側貼合連接有抵接件（1110），所述抵接件（1110）一端底部對稱嵌入安裝有彈簧桿一（1111），兩個所述彈簧桿一（1111）一端卡接安裝有l(wèi)型板（1112），所述l型板（1112）一端對稱卡接安裝有彈簧桿二（1113），所述彈簧桿二（1113）的固定端嵌入安裝于膠框（10）內部。

5.根據權利要求1所述的一種頻率高刷的液晶顯示屏，其特征在于，所述膠框（10）內部轉動連接有翻轉v型板（1109），所述翻轉v型板（1109）底端面和偏光板一（1）邊部相互貼合，所述翻轉v型板（1109）頂端面與l型板（1112）內壁相互貼合。

6.根據權利要求3所述的一種頻率高刷的液晶顯示屏，其特征在于，所述定位軸（1101）外側對應抵接件（1110）兩端位置處對稱活動連接有定位條（1105），所述推動板（1107）滑動連接于定位條（1105）底端且推動板（1107）滑動連接于膠框（10）內部。

7.根據權利要求6所述的一種頻率高刷的液晶顯示屏，其特征在于，所述推動板（1107）一端中部固定安裝有圓角板（1108），所述圓角板（1108）一端面和翻轉v型板（1109）頂部相互貼合。

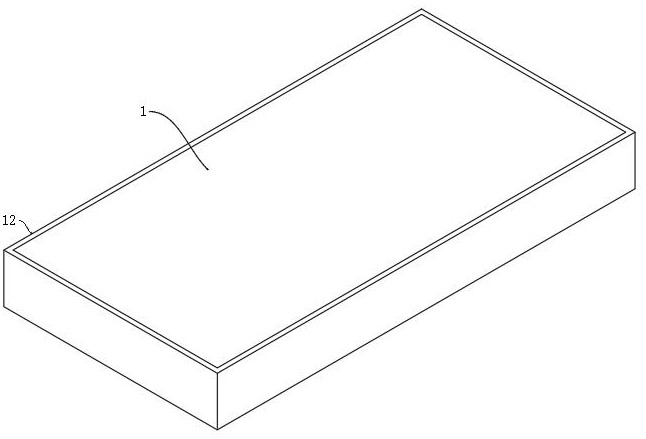

8.根據權利要求1所述的一種頻率高刷的液晶顯示屏，其特征在于，所述偏光板一（1）、玻璃基板一（2）、彩色濾色膜（3）、定向?qū)樱?）、玻璃基板二（5）、偏光板二（6）和膠框（10）外側之間卡接安裝有放置框（12）。

9.根據權利要求1所述的一種頻率高刷的液晶顯示屏，其特征在于，所述偏光板一（1）和玻璃基板一（2）兩端一體成型有定位塊，所述膠框（10）兩端開設有契合槽，所述定位塊位于膠框（10）的契合槽內部。

技術總結
本發明屬于液晶顯示屏技術領域，公開了一種頻率高刷的液晶顯示屏，包括偏光板一，所述偏光板一底端固定連接有玻璃基板一，所述玻璃基板一底端固定連接有彩色濾色膜，所述彩色濾色膜底端固定連接有定向?qū)樱龆ㄏ驅拥锥斯潭ㄟB接有玻璃基板二，所述玻璃基板二底端固定安裝有偏光板二，可以有效移除偏光板一與玻璃基板一之間的微小空氣間隙，從而減少間隙可能引起的散射光損失，提高屏幕的整體亮度，并確保偏光板一與玻璃基板一表面之間的緊密接觸，可以減少來自不同區域的光線強度不均，從而改善顯示屏的均勻性與對比度，使顯示效果更加細膩?zhàn)匀唬瑫r(shí)有助于在框架周圍形成更加均勻的壓力分布，減少因應力集中導致的潛在損傷。

技術研發人員：譚鳴,彭艷,婁雙玲
受保護的技術使用者：深圳市晶鴻電子有限公司
技術研發日：
技術公布日：2025/3/10
