本發明涉及光纖光纜，具體涉及地球物理勘探用螺旋光纜。

背景技術：

1、分布式螺旋光纜在地球物理勘探中的應用，主要依賴其在地下探測中的高效信號傳輸和精準定位功能，它結合了光纖傳感技術與地球物理勘探的需求，適用于地質勘探、資源探測、地下結構分析、以及地震監測等場景。

2、螺旋光纜的抗拉性能指的是光纖在承受拉伸力（如安裝過程中或工作時）時，能夠維持其結構完整性和傳輸性能的能力，現有技術中的螺旋光纜在進行布設和使用過程中的抗拉強度有待提高，尤其是在布設過程中，需要嚴格控制光纜的張力、彎曲半徑等參數，否則可能會導致光纜性能下降或損壞。

技術實現思路

1、本發明的目的是提供地球物理勘探用螺旋光纜，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本發明提供如下技術方案：

3、地球物理勘探用螺旋光纜，包括外護套與內護層，所述外護套包覆在內護層外表面，所述外護套與內護層之間設置有多根螺旋光纖，且多根所述螺旋光纖的螺旋角度均為20°～70°；

4、還包括鋼絲鎧裝層，所述內護層包覆在鋼絲鎧裝層外表面，所述鋼絲鎧裝層為兩層方向相反的雙合金鍍層鋼絲螺旋鎧裝；

5、還包括布設組件，其用于對光纜進行布設。

6、優選的，還包括傳感光纖，所述傳感光纖外側設置有不銹鋼管，所述不銹鋼管外側為鋼絲鎧裝層，所述傳感光纖由單模和多模光纖組成。

7、優選的，所述布設組件包括固定架，所述固定架上固定設置有抱箍，其用于對光纜進行固定支撐；

8、所述固定架上滑動設置有長桿，其用于在光纜進行埋設時，將土推至光纜下方；

9、所述固定架上滑動設置有升降塊，所述長桿上固定設置有凸塊，所述升降塊上設置有斜槽，所述凸塊滑動設置在斜槽內。

10、優選的，所述升降塊上固定設置有螺紋塊，所述螺紋塊上螺紋連接有豎管，所述豎管上固定設置有鎖止圈，所述固定架上滑動設置有鎖止件，所述鎖止件用于對鎖止圈進行限位。

11、優選的，所述固定架上滑動設置有壓板，所述壓板上轉動設置有轉動管，所述轉動管與豎管滑動連接，且所述轉動塊與豎管之間設置有第一彈簧，所述第一彈簧的兩端分別與轉動管和豎管固定連接。

12、優選的，所述固定件上轉動設置有旋轉銷，所述旋轉銷與轉動管滑動連接。

13、優選的，所述鎖止件與固定架之間設置有第二彈簧，所述第二彈簧的兩端分別與鎖止件和固定架固定連接。

14、優選的，還包括限位銷，所述長桿上設置有限位槽，所述限位銷穿過固定架與限位槽滑動插接。

15、優選的，所述長桿上設置有適配槽，所述適配槽與抱箍相適配。

16、在上述技術方案中，本發明提供的地球物理勘探用螺旋光纜具備的有益效果：

17、1、通過將多根單模彎曲不敏感光纖螺旋纏繞角度在20°～70°之間，用于保證螺旋光纖對光的傳播模式、偏振保持性、相位控制、損耗特性，使多根螺旋光纖的螺旋角度一致，以優化光纜性能，并且通過將鋼絲鎧裝層設置為由兩層方向相反的超高強度雙合金鍍層鋼絲螺旋鎧裝，保證光纜在進行勘探作業時的穩定性。

18、2、在對光纜進行埋地布設時，對纜溝內進行填土?xí)r，使長桿滑動，將長桿與光纜之間的土壤推至光纜下方，防止在進行填土操作時，因光纜截面為圓形，導致光纜下方難以填實的現象，提升光纜布設過程中的穩定性。

19、應當理解，前面的一般描述和以下詳細描述都僅是示例性和說明性的，而不是用于限制本公開。

20、本申請文件提供本公開中描述的技術的各種實現或示例的概述，并不是所公開技術的全部范圍或所有特征的全面公開。

技術特征：

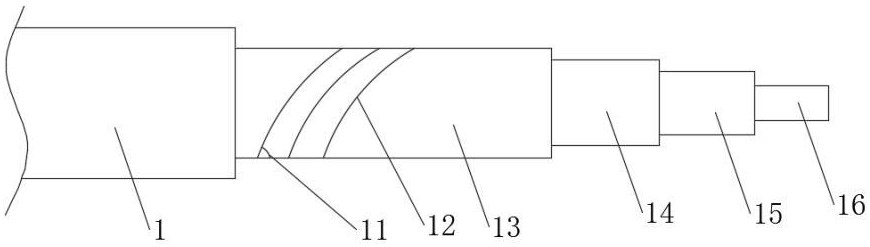

1.地球物理勘探用螺旋光纜，其特征在于，包括外護套（1）與內護層（13），所述外護套（1）包覆在內護層（13）外表面，所述外護套（1）與內護層（13）之間設置有多根螺旋光纖（12），且多根所述螺旋光纖（12）的螺旋角度（11）均為20°～70°；

2.根據權利要求1所述的地球物理勘探用螺旋光纜，其特征在于，還包括傳感光纖（16），所述傳感光纖（16）外側設置有不銹鋼管（15），所述不銹鋼管（15）外側為鋼絲鎧裝層（14），所述傳感光纖（16）由單模和多模光纖組成。

3.根據權利要求1所述的地球物理勘探用螺旋光纜，其特征在于，所述布設組件包括固定架（2），所述固定架（2）上固定設置有抱箍（21），其用于對光纜進行固定支撐；

4.根據權利要求3所述的地球物理勘探用螺旋光纜，其特征在于，所述升降塊（4）上固定設置有螺紋塊（42），所述螺紋塊（42）上螺紋連接有豎管（43），所述豎管（43）上固定設置有鎖止圈（44），所述固定架（2）上滑動設置有鎖止件（6），所述鎖止件（6）用于對鎖止圈（44）進行限位。

5.根據權利要求4所述的地球物理勘探用螺旋光纜，其特征在于，所述固定架（2）上滑動設置有壓板（5），所述壓板（5）上轉動設置有轉動管（51），所述轉動管（51）與豎管（43）滑動連接，且所述轉動塊與豎管（43）之間設置有第一彈簧（52），所述第一彈簧（52）的兩端分別與轉動管（51）和豎管（43）固定連接。

6.根據權利要求5所述的地球物理勘探用螺旋光纜，其特征在于，所述固定件上轉動設置有旋轉銷（53），所述旋轉銷（53）與轉動管（51）滑動連接。

7.根據權利要求4所述的地球物理勘探用螺旋光纜，其特征在于，所述鎖止件（6）與固定架（2）之間設置有第二彈簧（61），所述第二彈簧（61）的兩端分別與鎖止件（6）和固定架（2）固定連接。

8.根據權利要求3所述的地球物理勘探用螺旋光纜，其特征在于，還包括限位銷（7），所述長桿（3）上設置有限位槽（33），所述限位銷（7）穿過固定架（2）與限位槽（33）滑動插接。

9.根據權利要求3所述的地球物理勘探用螺旋光纜，其特征在于，所述長桿（3）上設置有適配槽（32），所述適配槽（32）與抱箍（21）相適配。

技術總結
本發明公開了地球物理勘探用螺旋光纜，包括外護套與內護層，外護套包覆在內護層外表面，外護套與內護層之間設置有多根螺旋光纖，且多根螺旋光纖的螺旋角度均為20°～70°；還包括鋼絲鎧裝層，內護層包覆在鋼絲鎧裝層外表面，鋼絲鎧裝層為兩層方向相反的雙合金鍍層鋼絲螺旋鎧裝，通過將多根單模彎曲不敏感光纖螺旋纏繞角度在20°～70°之間，用于保證螺旋光纖對光的傳播模式、偏振保持性、相位控制、損耗特性，使多根螺旋光纖的螺旋角度一致，以優化光纜性能，并且通過將鋼絲鎧裝層設置為由兩層方向相反的超高強度雙合金鍍層鋼絲螺旋鎧裝，保證光纜在進行勘探作業時的穩定性。

技術研發人員：陶曼樺,馮自立,楊恒勇,喬文瑋
受保護的技術使用者：江蘇華能電纜股份有限公司
技術研發日：
技術公布日：2025/4/24
