本申請屬于直拉合束器，更具體地說，是涉及一種直拉合束器的制作裝置。

背景技術：

1、直拉合束器是一種重要的光學器件，主要用于將多束泵浦光合束成一束，以提高泵浦功率，它在光通信、激光加工等領域中發揮著關鍵作用。直拉合束器主要由輸入光纖、合束區域以及輸出光纖等部分組成，通過光纖的熔接和光學耦合原理實現能量的合并。

2、目前，在制作直拉合束器時，一般是靠人手工將光纖按要求進行擺放，這導致直拉合束器的制作容錯率低，良品率低下，并且生產加工難大。

技術實現思路

1、本申請實施例的目的在于提供一種直拉合束器的制作裝置，以解決現有技術中存在的直拉合束器的良品率低的技術問題。

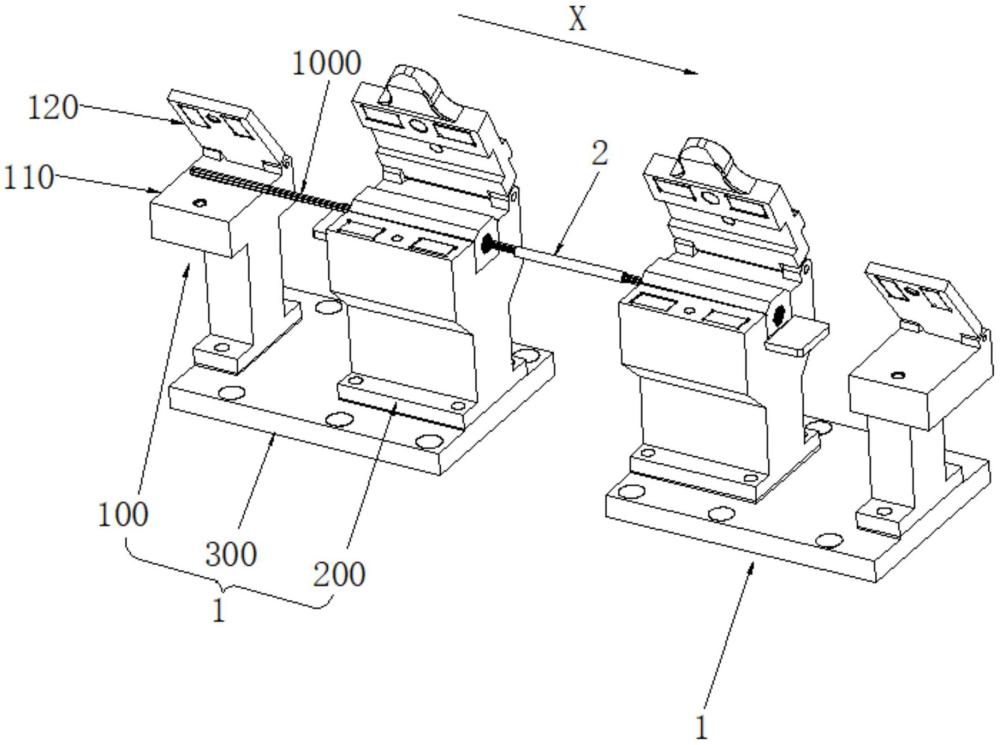

2、為實現上述目的，本申請采用的技術方案是：提供一種直拉合束器的制作裝置，包括兩個沿第一方向間隔設置的夾持器，兩個所述夾持器用于分別夾持光纖的相對兩端并能夠被驅動沿所述第一方向相向或相背滑動；所述夾持器包括多個沿所述第一方向延伸的定位管，各所述定位管按照預設規則擺放，每根定位管用于供一根所述光纖穿過。

3、在一些實施例中，各所述定位管包括中心定位管以及多圈外圍定位管，各圈所述外圍定位管以所述中心定位管為中心從內到外依次圍設。

4、在一些實施例中，所述夾持器具有沿所述第一方向貫穿的定位腔，各所述定位管均收納于所述定位腔，每個所述定位管的外周面均與分布于其外周的多個所述定位管的外周面相抵接，且位于最外圍的所述定位管的外周面與所述定位腔的內壁面相抵接。

5、在一些實施例中，所述夾持器包括夾持組件及定位組件，兩個所述夾持器的兩個所述夾持組件位于兩個所述定位組件的相對外側，兩個所述夾持組件用于分別夾持所述光纖的相對兩端，所述定位組件包括各所述定位管。

6、在一些實施例中，所述定位組件包括定位座及固定結構，各所述定位管穿設于所述定位座，所述固定結構用于固定所述定位座，所述定位座與所述固定結構可拆卸連接。

7、在一些實施例中，所述固定結構包括固定座及固定蓋，所述定位座限位于所述固定座，所述固定蓋蓋設于所述定位座，所述固定蓋的其中一端與所述固定座轉接，所述固定蓋的另一端與所述固定座通過第一緊固件鎖緊連接。

8、在一些實施例中，所述定位座包括相互連接的定位部及止擋部，所述定位管穿設于所述定位部，所述固定座具有沿所述第一方向貫穿的第一凹槽，所述定位部穿設于所述第一凹槽中，所述止擋部止擋于所述第一凹槽的外端面。

9、在一些實施例中，所述夾持組件包括支撐座及壓板，所述支撐座用于支撐所述光纖，所述壓板用于壓在所述光纖上，所述壓板的其中一端與所述支撐座轉動連接，所述壓板的另一端與所述支撐座通過第二緊固件鎖緊。

10、在一些實施例中，所述夾持器還包括安裝基板，所述夾持組件和所述定位組件均固定于所述安裝基板。

11、在一些實施例中，所述直拉合束器的制作裝置還包括玻璃管，所述玻璃管設于兩個所述夾持器之間，所述玻璃管用于套設于各所述光纖。

12、本申請提供的直拉合束器的制作裝置的有益效果在于：通過兩個夾持器的設置，且兩個夾持器用于分別夾持光纖的相對兩端并能夠在被驅動后沿第一方向相向或相背滑動，從而可以通過驅動兩個夾持器相背滑動以將光纖拉直形成拉直合束器；此外，兩個夾持器均包括按照預設規則擺放多個定位管，在進行拉直合束之前，可以將各光纖分別穿過各定位管，通過各定位管將各光纖按照預設規則進行定位后再拉直，無需人工將光纖進行擺放，提高了各光纖的擺放精度，增加拉直合束器制作的容錯率，增強光纖熔融及玻璃管拉錐的便捷性，提高產品的良品率。

技術特征：

1.直拉合束器的制作裝置，其特征在于，包括兩個沿第一方向間隔設置的夾持器，兩個所述夾持器用于分別夾持光纖的相對兩端并能夠被驅動沿所述第一方向相向或相背滑動；所述夾持器包括多個沿所述第一方向延伸的定位管，各所述定位管按照預設規則擺放，每根定位管用于供一根所述光纖穿過。

2.如權利要求1所述的直拉合束器的制作裝置，其特征在于，各所述定位管包括中心定位管以及多圈外圍定位管，各圈所述外圍定位管以所述中心定位管為中心從內到外依次圍設。

3.如權利要求1所述的直拉合束器的制作裝置，其特征在于，所述夾持器具有沿所述第一方向貫穿的定位腔，各所述定位管均收納于所述定位腔，每個所述定位管的外周面均與分布于其外周的多個所述定位管的外周面相抵接，且位于最外圍的所述定位管的外周面與所述定位腔的內壁面相抵接。

4.如權利要求1至3任一項所述的直拉合束器的制作裝置，其特征在于，所述夾持器包括夾持組件及定位組件，兩個所述夾持器的兩個所述夾持組件位于兩個所述定位組件的相對外側，兩個所述夾持組件用于分別夾持所述光纖的相對兩端，所述定位組件包括各所述定位管。

5.如權利要求4所述的直拉合束器的制作裝置，其特征在于，所述定位組件包括定位座及固定結構，各所述定位管穿設于所述定位座，所述固定結構用于固定所述定位座，所述定位座與所述固定結構可拆卸連接。

6.如權利要求5所述的直拉合束器的制作裝置，其特征在于，所述固定結構包括固定座及固定蓋，所述定位座限位于所述固定座，所述固定蓋蓋設于所述定位座，所述固定蓋的其中一端與所述固定座轉接，所述固定蓋的另一端與所述固定座通過第一緊固件鎖緊連接。

7.如權利要求6所述的直拉合束器的制作裝置，其特征在于，所述定位座包括相互連接的定位部及止擋部，所述定位管穿設于所述定位部，所述固定座具有沿所述第一方向貫穿的第一凹槽，所述定位部穿設于所述第一凹槽中，所述止擋部止擋于所述第一凹槽的外端面。

8.如權利要求4所述的直拉合束器的制作裝置，其特征在于，所述夾持組件包括支撐座及壓板，所述支撐座用于支撐所述光纖，所述壓板用于壓在所述光纖上，所述壓板的其中一端與所述支撐座轉動連接，所述壓板的另一端與所述支撐座通過第二緊固件鎖緊。

9.如權利要求4所述的直拉合束器的制作裝置，其特征在于，所述夾持器還包括安裝基板，所述夾持組件和所述定位組件均固定于所述安裝基板。

10.如權利要求1至3任一項所述的直拉合束器的制作裝置，其特征在于，所述直拉合束器的制作裝置還包括玻璃管，所述玻璃管設于兩個所述夾持器之間，所述玻璃管用于套設于各所述光纖。

技術總結
本申請提供了一種直拉合束器的制作裝置，包括兩個沿第一方向間隔設置的夾持器，兩個夾持器用于分別夾持光纖的相對兩端并能夠被驅動沿第一方向相向或相背滑動；夾持器包括多個沿第一方向延伸的定位管，各定位管按照預設規則擺放，每根定位管用于供一根光纖穿過。本申請通過多個定位管的設置，使得可以通過各定位管將各光纖按照預設規則進行定位后再拉直，無需人工將光纖進行擺放，提高了各光纖的擺放精度，增加拉直合束器制作的容錯率，增強光纖熔融及玻璃管拉錐的便捷性，提高產品的良品率。

技術研發人員：王興勇,唐中華,沈培生
受保護的技術使用者：萊特爾科技（深圳）有限公司
技術研發日：
技術公布日：2025/4/24
