本發明涉及轉運車，尤其涉及一種醫療護理用醫療器械轉運車。

背景技術：

1、眾所周知，醫療器械是指直接或者間接用于人體的儀器、設備和器具等物品，對于手術后的諸如傷口清理和拆線等護理大多在病房內進行，為降低術后感染幾率，通常采用專用且無菌的醫療護理用醫療器械來輔助實現，為方便醫療護理用醫療器械在消毒后的集中轉運和提高轉運過程中的操作便利性，我們提出一種醫療護理用醫療器械轉運車。

2、經檢索，中國專利申請號為cn202022094602.1的發明專利公開了一種醫療護理用醫療器械轉運車，其大致描述為，包括車體，車體的頂部為開口狀，車體的底部設置有對稱的移動滾輪，車體的左右兩側均通過固定板固定連接有安裝板，兩個安裝板相互靠近的一側通過安裝軸承座轉動連接有同一個轉動桿，轉動桿的左端貫穿安裝板固定連接有控制旋鈕，其在使用時，通過控制旋鈕有效控制正面、背面和左右兩側螺紋桿進行轉動的作用，螺紋桿的轉動使螺紋塊在限位環的限位下朝遠離車體內壁一側移動，進而起到有效控制貼合u形板對醫療器械進行夾持。

3、上述的現有技術方案雖然能夠對醫療器械進行夾持，但是如何轉運并無明確說明，而在實際情況下，醫療護理用醫療器械的消毒空間與使用空間通常不在同一地點，因此就如何保證消毒完成后運輸過程中轉移搬運的安全性和操作便利性均未有明確舉措。

技術實現思路

1、針對現有技術的不足，本發明提供了一種醫療護理用醫療器械轉運車，其在滿足基本的移動的同時方便無菌箱體形成車體與車體之間的相互轉移，操作便利性更好，更為實用。

2、為實現上述目的，本發明提供如下技術方案：一種醫療護理用醫療器械轉運車，包括車體，還包括用于醫療護理用醫療器械裝載的無菌箱體，所述車體包括用于無菌箱體支放的支撐平臺，支撐平臺的頂端固定連接有兩個側邊架，兩個所述側邊架上固定連接有三角架，所述三角架內設置有半環孔，所述半環孔內轉動連接有轉動連接環，無菌箱體的頂端和無菌箱體底端分別固定連接有半圓柱和半圓桿，所述三角架上和支撐平臺上分別開設有半圓凹槽和半圓插槽，支撐平臺的底端安裝有撐起組件和撥動組件，所述撐起組件用于無菌箱體的撐起抬高，所述撥動組件用于無菌箱體的轉動撥動，支撐平臺的左端轉動連接有第一操作手架和第二操作手架，所述第一操作手架和第二操作手架內均設置有轉動限位結構，第一操作手架和第二操作手架分別用于撐起組件的運動驅動和撥動組件的運動驅動，支撐平臺的底端安裝有輪系機構。

3、優選的，所述撐起組件包括多個升降柱架，所述支撐平臺上開設有多個升降孔，多個所述升降柱架分別滑動連接在多個所述升降孔內，多個升降柱架的頂端均設置有球形槽，多個所述球形槽內均安裝有支撐球，多個升降孔內均固定連接有支撐架，多個所述支撐架內均轉動連接有螺紋桿，多個所述螺紋桿均螺紋連接有螺紋帽，多個所述螺紋帽分別與多個所述升降柱架固定連接，多個螺紋桿均固定連接有伸縮桿。

4、優選的，所述第一操作手架傳動連接有同步桿，支撐平臺的底端固定連接有引導筒，所述同步桿滑動連接在所述引導筒內，所述同步桿轉動連接有多個伸縮筒，多個所述伸縮筒分別與多個所述伸縮桿滑動連接。

5、優選的，所述撥動組件包括軌道筒和滑動桿，所述軌道筒固定連接在所述支撐平臺的底端，所述滑動桿滑動連接在所述軌道筒內，滑動桿上開設有豎孔，所述豎孔內設置有推動桿，所述推動桿外固定連接有錐形簧，所述錐形簧固定連接在所述豎孔內，軌道筒的頂端和支撐平臺上均開設有用于推動桿伸出的缺條口，軌道筒內設置有往復推動軌道槽，所述往復推動軌道槽與所述推動桿匹配，所述無菌箱體的底端設置有與所述推動桿匹配的防滑板。

6、優選的，所述第一操作手架和第二操作手架均固定連接有外伸架，兩個所述外伸架均鉸接有傳動桿，兩個所述傳動桿分別與所述滑動桿和同步桿轉動連接。

7、優選的，所述支撐平臺的后端固定連接有安裝座，所述安裝座的左右兩端均固定連接有轉連軸，所述第一操作手架和第二操作手架均開設有轉連孔，兩個所述轉連軸分別轉動連接在兩個所述轉連孔內。

8、優選的，兩個所述轉動限位結構均包括銷滑桿，兩個所述銷滑桿分別滑動連接在所述第一操作手架內和第二操作手架內，兩個銷滑桿的底端均設置有圓軸段，兩個圓軸段分別與兩個轉連軸匹配，第一操作手架和第二操作手架均固定連接有鉸鏈座，兩個所述鉸鏈座內均轉動連接有手操架，兩個所述手操架分別與兩個所述銷滑桿連接。

9、優選的，兩個所述手操架上均開設有條連孔，兩個所述條連孔內均設置有貫穿軸，兩個所述貫穿軸分別與兩個銷滑桿固定連接，所述第一操作手架內和第二操作手架內均開設有對口槽，兩個所述對口槽中的一個對口槽內滑動連接有滑動柱，兩個對口槽中的另一個對口槽內固定連接有永磁體，所述滑動柱采用能被永磁體磁性吸引的材質。

10、優選的，所述轉動連接環固定連接有外伸操作桿，所述三角架上開設有輔轉缺口，所述輔轉缺口與所述外伸操作桿匹配。

11、優選的，所述輪系機構包括兩個轉動輪和兩個轉向輪，兩個所述轉動輪和兩個轉向輪均安裝在所述支撐平臺的底端，且兩個轉動輪呈前后對稱布置，兩個轉向輪也呈前后對稱布置。

12、與現有技術相比，本發明提供了一種醫療護理用醫療器械轉運車，具備以下有益效果：

13、（1）本發明中，通過車體的配備，為無菌箱體提供暫存和移動的輔助裝置，以方便無菌箱體內所存儲的醫療護理用醫療器械的運輸移動。

14、（2）本發明中，通過撐起組件的設計，能夠相對于車體形成無菌箱體的支撐頂起，以方便無菌箱體相對于車體限位的解除，進而方便無菌箱體的在不同車體之間的轉運。

15、（3）本發明中，通過撥動組件的設計，在無菌箱體相對于車體撐起的基礎上形成無菌箱體的輔助轉動驅動，以方便兩個車體上的無菌箱體的交換轉運作業。

技術特征：

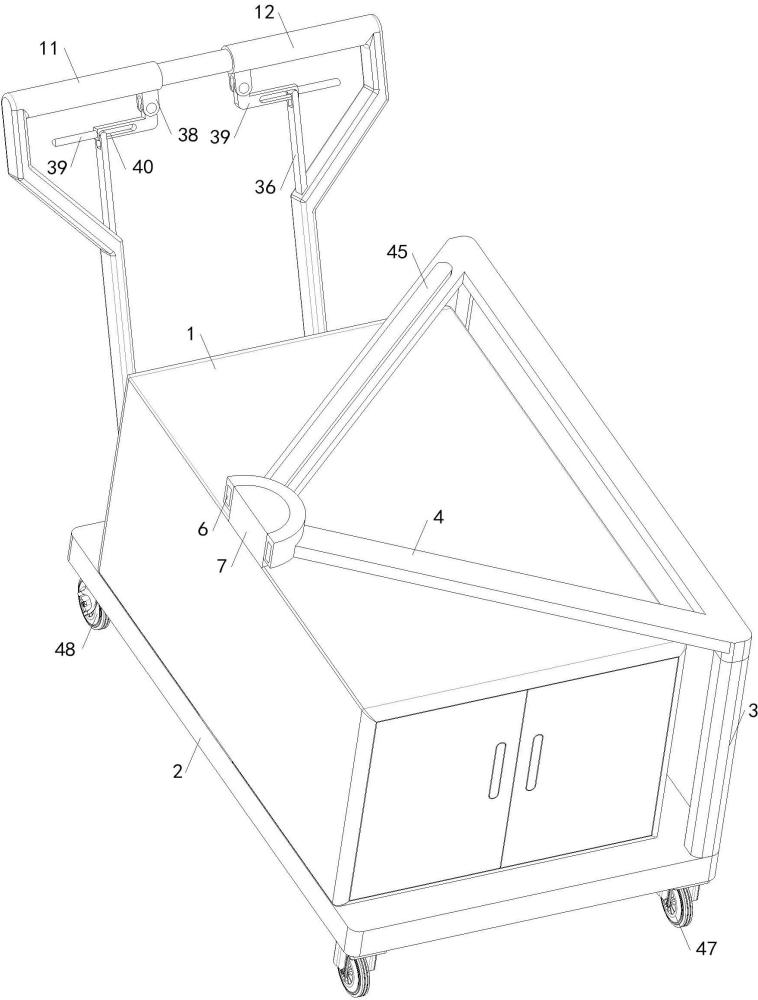

1.一種醫療護理用醫療器械轉運車，包括車體，其特征在于，還包括用于醫療護理用醫療器械裝載的無菌箱體（1），所述車體包括用于無菌箱體（1）支放的支撐平臺（2），支撐平臺（2）的頂端固定連接有兩個側邊架（3），兩個所述側邊架（3）上固定連接有三角架（4），所述三角架（4）內設置有半環孔（5），所述半環孔（5）內轉動連接有轉動連接環（6），無菌箱體（1）的頂端和無菌箱體（1）底端分別固定連接有半圓柱（7）和半圓桿（8），所述三角架（4）上和支撐平臺（2）上分別開設有半圓凹槽（9）和半圓插槽（10），支撐平臺（2）的底端安裝有撐起組件和撥動組件，所述撐起組件用于無菌箱體（1）的撐起抬高，所述撥動組件用于無菌箱體（1）的轉動撥動，支撐平臺（2）的左端轉動連接有第一操作手架（11）和第二操作手架（12），所述第一操作手架（11）和第二操作手架（12）內均設置有轉動限位結構，第一操作手架（11）和第二操作手架（12）分別用于撐起組件的運動驅動和撥動組件的運動驅動，支撐平臺（2）的底端安裝有輪系機構。

2.根據權利要求1所述的一種醫療護理用醫療器械轉運車，其特征在于，所述撐起組件包括多個升降柱架（13），所述支撐平臺（2）上開設有多個升降孔（14），多個所述升降柱架（13）分別滑動連接在多個所述升降孔（14）內，多個升降柱架（13）的頂端均設置有球形槽（15），多個所述球形槽（15）內均安裝有支撐球（16），多個升降孔（14）內均固定連接有支撐架（17），多個所述支撐架（17）內均轉動連接有螺紋桿（18），多個所述螺紋桿（18）均螺紋連接有螺紋帽（19），多個所述螺紋帽（19）分別與多個所述升降柱架（13）固定連接，多個螺紋桿（18）均固定連接有伸縮桿（20）。

3.根據權利要求2所述的一種醫療護理用醫療器械轉運車，其特征在于，所述第一操作手架（11）傳動連接有同步桿（21），支撐平臺（2）的底端固定連接有引導筒（22），所述同步桿（21）滑動連接在所述引導筒（22）內，所述同步桿（21）轉動連接有多個伸縮筒（23），多個所述伸縮筒（23）分別與多個所述伸縮桿（20）滑動連接。

4.根據權利要求3所述的一種醫療護理用醫療器械轉運車，其特征在于，所述撥動組件包括軌道筒（24）和滑動桿（25），所述軌道筒（24）固定連接在所述支撐平臺（2）的底端，所述滑動桿（25）滑動連接在所述軌道筒（24）內，滑動桿（25）上開設有豎孔，所述豎孔內設置有推動桿（26），所述推動桿（26）外固定連接有錐形簧（27），所述錐形簧（27）固定連接在所述豎孔內，軌道筒（24）的頂端和支撐平臺（2）上均開設有用于推動桿（26）伸出的缺條口（28），軌道筒（24）內設置有往復推動軌道槽（29），所述往復推動軌道槽（29）與所述推動桿（26）匹配，所述無菌箱體（1）的底端設置有與所述推動桿（26）匹配的防滑板（30）。

5.根據權利要求4所述的一種醫療護理用醫療器械轉運車，其特征在于，所述第一操作手架（11）和第二操作手架（12）均固定連接有外伸架（31），兩個所述外伸架（31）均鉸接有傳動桿（32），兩個所述傳動桿（32）分別與所述滑動桿（25）和同步桿（21）轉動連接。

6.根據權利要求5所述的一種醫療護理用醫療器械轉運車，其特征在于，所述支撐平臺（2）的后端固定連接有安裝座（33），所述安裝座（33）的左右兩端均固定連接有轉連軸（34），所述第一操作手架（11）和第二操作手架（12）均開設有轉連孔（35），兩個所述轉連軸（34）分別轉動連接在兩個所述轉連孔（35）內。

7.根據權利要求6所述的一種醫療護理用醫療器械轉運車，其特征在于，兩個所述轉動限位結構均包括銷滑桿（36），兩個所述銷滑桿（36）分別滑動連接在所述第一操作手架（11）內和第二操作手架（12）內，兩個銷滑桿（36）的底端均設置有圓軸段（37），兩個圓軸段（37）分別與兩個轉連軸（34）匹配，第一操作手架（11）和第二操作手架（12）均固定連接有鉸鏈座（38），兩個所述鉸鏈座（38）內均轉動連接有手操架（39），兩個所述手操架（39）分別與兩個所述銷滑桿（36）連接。

8.根據權利要求7所述的一種醫療護理用醫療器械轉運車，其特征在于，兩個所述手操架（39）上均開設有條連孔（40），兩個所述條連孔（40）內均設置有貫穿軸（41），兩個所述貫穿軸（41）分別與兩個銷滑桿（36）固定連接，所述第一操作手架（11）內和第二操作手架（12）內均開設有對口槽（42），兩個所述對口槽（42）中的一個對口槽（42）內滑動連接有滑動柱（43），兩個對口槽（42）中的另一個對口槽（42）內固定連接有永磁體（44），所述滑動柱（43）采用能被永磁體（44）磁性吸引的材質。

9.根據權利要求8所述的一種醫療護理用醫療器械轉運車，其特征在于，所述轉動連接環（6）固定連接有外伸操作桿（45），所述三角架（4）上開設有輔轉缺口（46），所述輔轉缺口（46）與所述外伸操作桿（45）匹配。

10.根據權利要求9所述的一種醫療護理用醫療器械轉運車，其特征在于，所述輪系機構包括兩個轉動輪（47）和兩個轉向輪（48），兩個所述轉動輪（47）和兩個轉向輪（48）均安裝在所述支撐平臺（2）的底端，且兩個轉動輪（47）呈前后對稱布置，兩個轉向輪（48）也呈前后對稱布置。

技術總結
本發明涉及轉運車技術領域，提出了一種醫療護理用醫療器械轉運車，其在滿足基本的移動的同時方便無菌箱體形成車體與車體之間的相互轉移，操作便利性更好，更為實用，包括車體和用于醫療護理用醫療器械裝載的無菌箱體，車體包括用于無菌箱體支放的支撐平臺，支撐平臺的頂端固定連接有兩個側邊架，兩個側邊架上固定連接有三角架，三角架內設置有半環孔，半環孔內轉動連接有轉動連接環，無菌箱體的頂端和無菌箱體底端分別固定連接有半圓柱和半圓桿，三角架上和支撐平臺上分別開設有半圓凹槽和半圓插槽，支撐平臺的底端安裝有撐起組件和撥動組件，撐起組件用于無菌箱體的撐起抬高，撥動組件用于無菌箱體的轉動撥動。
