本發明涉及一種便攜式調音器。

背景技術：

傳統調音器領域分為兩大類，一類是通過硬件調整各種帶通濾波器、帶阻濾波器、高通濾波器、低通濾波器調節不同頻段增益，此類產品體積較大，價格昂貴，第二類是通過軟件調節，如基于計算機平臺或手機平臺帶有變音功能的軟件，此類產品使用領域比較局限、非實時調節。隨著移動互聯網技術和智能移動通訊設備的廣泛應用，此兩種類型產品已不能很好的滿足當前應用需求。

技術實現要素：

本發明所要解決的技術問題是，提供一種體積較小的便攜式調音器，能夠對移動通訊設備或娛樂設備雙向語音實時調音、變音，輕松實現雙向語音娛樂。

為解決上述技術問題，本發明采用了以下技術方案：

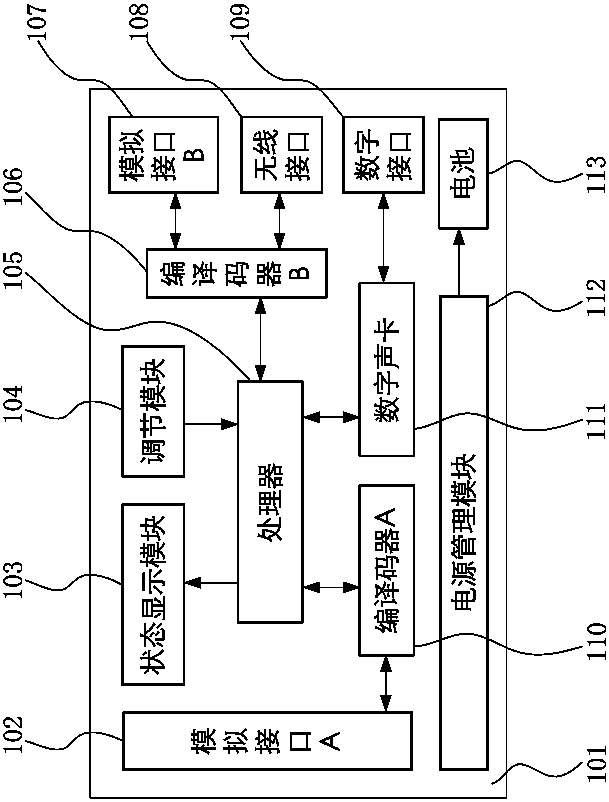

如圖1所示，本發明實施例的便攜式調音器原理框圖。

圖2所示為本發明的一種實施例。

圖3所示為本發明的另一種實施例。

一種便攜式調音器101，包括模擬接口a102、調節模塊104、狀態顯示模塊103、處理器105、數字接口109、數字聲卡111、模擬接口b107、無線接口108、編譯碼器a110、編譯碼器b106、電源管理112和電池113。

在本發明所述便攜式調音器中，所述模擬接口a102用于連接外部語音配件，如麥克風202或耳麥201，所述調節模塊104用于使用者在線調節調音效果，如虛擬環繞效果、兒童聲音效果、老年人聲音效果、女性聲音效果、男性聲音效果等，所述狀態顯示模塊103用于顯示使用者在線調節調音效果，所述處理器105依據調節模塊104設定參數，處理編譯碼器a110、編譯碼器b106、數字聲卡109數字音頻信號，并驅動狀態顯示模塊103，所述數字接口109用于連接外部語音通信設備301或語音娛樂設備302數字接口，所述數字聲卡111用于驅動所述數字接口109外界設備，并與所述處理器105通訊，所述模擬接口b107用于連接外部語音通信設備301或語音娛樂設備302模擬接口，所述無線接口108用于無線連接外部語音通信設備301或語音娛樂設備302，所述編譯碼器a110用于處理所述模擬接口a102信號，并與所述處理器105通訊，所述編譯碼器b106用于處理所述模擬接口b107和所述無線接口108信號，并與所述處理器105通訊，所述電源管理模塊112用于對所述各功能模塊進行電源管理和對內置電池113充電管理。

在本發明所述便攜式調音器的一種實施例中，所述便攜式調音器101串接在所述麥克風202或耳麥201與所述外部語音通信設備301或語音娛樂設備302之間，用于實時調節所述麥克風202和所述耳麥201中的一路或兩路音頻信號，實現使用者本身以及與使用者通話對方娛樂變音效果。

在本發明所述便攜式調音器的一種實施例中，所述便攜式調音器101的調音效果包括但不限于虛擬環繞效果、兒童聲音效果、老年人聲音效果、女性聲音效果、男性聲音效果等。

在本發明所述便攜式調音器的一種實施例中，所述數字接口109包括但不限于microusb接口、type-c接口、lighting接口等。

在本發明所述便攜式調音器的一種實施例中，所述無線接口108包括但不限于藍牙連接、fm調頻連接、2.4ghz或5.8ghz超高頻連接等。

在本發明所述便攜式調音器的一種實施例中，所述狀態顯示模塊103包括但不限于led指示、lcd顯示屏顯示。

在本發明所述便攜式調音器的一種實施例中，所述調節模塊104包括但不限于使用旋轉型劃線變阻器、直線型劃線變阻器、按鍵調節。

在本發明所述便攜式調音器的一種實施例中，所述數字接口109、模擬接口b107、所述無線接口108用于連接外部語音通信設備301或語音娛樂設備302，拓展所述便攜式調音器101的接口類型，可實施其中一種接口、或兩種接口、或全部接口。

在本發明所述便攜式調音器的一種實施例中，所述電池113為可選模塊，當無所述電池113時，所述便攜式調音器可通過所述數字接口109供電，或獨立電源接口供電。

在本發明所述便攜式調音器的一種實施例中，所述電池113可通過有線充電或無線充電，循環使用，使用有線充電時，可通過獨立充電接口，也可通過所述數字接口109充電，或使用所述模擬接口a102、模擬接口b107復用功能充電，減少設備對外接口，簡化功能使用，提高防水等級。

附圖說明

圖1為本發明的原理框圖。

圖2為本發明的一種實施方式。

圖3為本發明的另一種實施方式。

具體實施方式

下面通過具體實施方式結合附圖對本發明作進一步詳細說明。

附圖中涉及標記和組成部分如下：

101便攜式調音器102模擬接口a

103狀態顯示模塊104調節模塊

105處理器106編譯碼器b

107模擬接口b108無線接口

109數字接口110編譯碼器a

111數字聲卡112電源管理

113電池

201耳麥202麥克風

301語音通信設備302語音娛樂設備

310手機311電腦

312移動通信設備313ktv設備

如圖2所示，本發明實施例的便攜式調音器，通過所述模擬接口a102連接所述耳麥201，通過所述模擬接口b107，或所述無線接口108，或所述數字接口109連接所述語音通信設備301，如手機310、電腦311、移動通信設備312等。

在本發明實施例中，使用者可通過所述調節模塊104調節所述便攜式調音器101，實現對所述耳麥201的喇叭信號、內置麥克風信號在線調節調音效果，如將所述耳麥201的喇叭信號調整為虛擬環繞效果，將內置麥克風調整為兒童聲音效果等。

如圖3所示，本發明實施例的便攜式調音器的另一種實施方式。

在本發明實施例中，所述便攜式調音器101通過所述模擬接口a102連接所述麥克風202，通過所述模擬接口b107，或所述無線接口108，或所述數字接口109連接語音娛樂設備302，如ktv設備313、電腦311、移動通信設備312等。

在本發明實施例中，使用者可通過所述調節模塊104調節所述便攜式調音器101，實現對所述麥克風202在線調節調音效果。

以上內容是結合具體的實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演、替換和功能模塊刪減，都應當視為屬于本發明的保護范圍。

技術特征：

技術總結
本發明實現了一種體積較小的便攜式調音器，能夠對移動通訊設備或娛樂設備雙向語音實時調音、變音，輕松實現雙向語音娛樂，其組成包括模擬接口A、調節模塊、狀態顯示模塊、處理器、數字接口、數字聲卡、模擬接口B、無線接口、編譯碼器A、編譯碼器B、電源管理和電池。
