本實用新型涉及一種薩克斯用吊鉤。

背景技術：

薩克斯在使用過程中，由于自身的自重，使用薩克斯得樂手多通過吊鉤吊住薩克斯，然后將吊鉤連接到吊帶上套于脖子上，一減輕使用薩克斯的手持力，方便長時間奏樂。目前的吊鉤使用過程中，由于吊鉤采用金屬制成，其鉤端與薩克斯上的銅環直接接觸，在長時間使用過程中，容易造成接觸處掉漆、掉色，大大影響薩克斯的外觀。

技術實現要素：

為了解決上述的技術問題，本實用新型的目的是提供一種薩克斯用吊鉤，避免吊鉤與薩克斯的接觸處掉漆、掉色。

為解決上述技術問題，本實用新型采用如下技術方案：

本實用新型一種薩克斯用吊鉤，包括鉤體，所述鉤體的頂端通過連接件連接用于連接吊帶的套環，所述鉤體開口端一側設置有調節桿，所述調節桿的上端通過銷軸與所述鉤體的上端鉸接，所述調節桿的下端與所述鉤體的前端接觸卡接，所述調節桿的上端與所述銷軸之間設置有壓縮彈簧，按壓所述調節桿將薩克斯掛入鉤體內，松開按壓力，所述調節桿在壓縮彈簧的作用下回到初始位置，所述鉤體的鉤端的內端面設置有橡膠墊，或所述鉤體的鉤端上套有橡膠套。

進一步的，所述鉤體的鉤端的前側和后側均設置有凹面，所述橡膠墊通過澆鑄一次成型的設置于所述凹面上，所述橡膠墊的縱截面呈倒U型；或者，所述鉤體的鉤端設置有環形凹槽，所述橡膠套通過澆鑄一次成型的包裹于所述環形凹槽上。

進一步的，所述凹面或環形凹槽的表面均勻設置有倒鉤的凸起。

進一步的，所述凹面或所述環形凹槽上設置有至少一個通孔。

進一步的，所述通孔共三個。

進一步的，所述橡膠墊的厚度等于所述凹面的凹陷深度。

進一步的，所述橡膠墊與所述橡膠套均為硬質橡膠。

與現有技術相比，本實用新型的有益技術效果：通過在鉤體的鉤端的內端面設置橡膠墊或橡膠套，使橡膠墊或橡膠套與薩克斯直接接觸摩擦，避免薩克斯掉漆掉色；鉤體的鉤端的前側和后側設置凹面結構，或鉤端直接設置環形凹槽，凹面或環形凹槽上設置通孔或倒鉤結構，增加澆鑄成型的橡膠墊或橡膠套與鉤體的連接力。

附圖說明

下面結合附圖說明對本實用新型作進一步說明。

圖1為本實用新型薩克斯用吊鉤的主視結構示意圖；

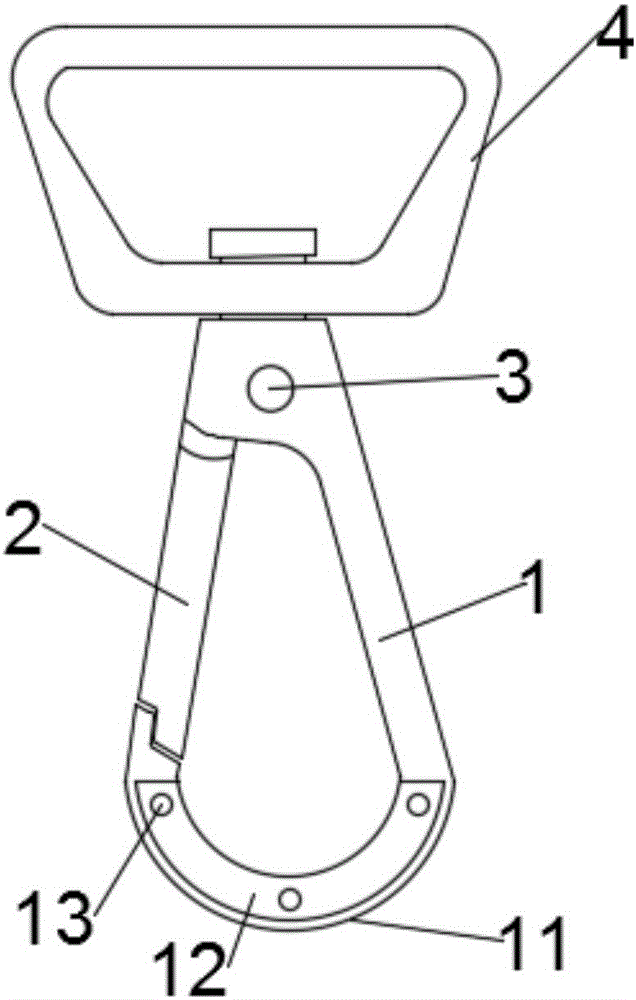

圖2為本實用新型薩克斯用吊鉤去掉橡膠墊后的主視結構示意圖；

圖3為本實用新型薩克斯用吊鉤的另一種主視結構示意圖；

圖4為本實用新型薩克斯用吊鉤去掉橡膠墊后的另一種主視結構示意圖。附圖標記說明：1-鉤體；11-鉤端；12-凹面；13-通孔；14-環形凹槽；2-調節桿；3-銷軸；4-套環；5-橡膠墊；6-橡膠套。

具體實施方式

實施例1

如圖1和2所示，一種薩克斯用吊鉤，包括鉤體1，所述鉤體1的頂端通過連接件連接用于連接吊帶的套環4，所述鉤體1開口端一側設置有調節桿2，所述調節桿2的上端通過銷軸3與所述鉤體1的上端鉸接，所述調節桿2的下端與所述鉤體1的前端接觸卡接，所述調節桿2的上端與所述銷軸3之間設置有壓縮彈簧，按壓所述調節桿2將薩克斯掛入鉤體1內，松開按壓力，所述調節桿2在壓縮彈簧的作用下回到初始位置，所述鉤體1的鉤端的前側和后側均設置有凹面12，所述鉤體1的鉤端的內端面設置有通過澆鑄一次成型的硬質橡膠墊5，所述橡膠墊5的縱截面呈倒U型，完全覆蓋于兩個凹面12及兩個凹面之間的頂面上。

為了加強澆鑄后成型的橡膠墊5與鉤體的鉤端的內端面的連接力，所述凹面或環形凹槽的表面均勻設置有倒鉤的凸起或三個通孔13；橡膠墊5的厚度等于所述凹面的凹陷深度。

實施例2

如圖3和4所示，一種薩克斯用吊鉤，包括鉤體1，所述鉤體1的頂端通過連接件連接用于連接吊帶的套環4，所述鉤體1開口端一側設置有調節桿2，所述調節桿2的上端通過銷軸3與所述鉤體1的上端鉸接，所述調節桿2的下端與所述鉤體1的前端接觸卡接，所述調節桿2的上端與所述銷軸3之間設置有壓縮彈簧，按壓所述調節桿2將薩克斯掛入鉤體1內，松開按壓力，所述調節桿2在壓縮彈簧的作用下回到初始位置，所述鉤體1的鉤端設置有環形凹槽14，所述環形凹槽上包裹有通過澆鑄一次成型的硬質橡膠套6，所述橡膠套6的縱截面呈環型，完全包裹位于所述鉤體1的鉤端上的環形凹槽14。

為了加強澆鑄后成型的橡膠套6與鉤體的鉤端的連接力，所述環形凹槽14的表面均勻設置有倒鉤的凸起或三個通孔13；橡膠套6的厚度等于所述環形凹槽14的凹陷深度。

以上所述的實施例僅是對本實用新型的優選方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍內。
