本實用新型涉及機械加工領域，尤其涉及一種通過語音識別和人體感應實現按鍵功能的肩咪。

背景技術：

對講機的應用在人們的生活當中已經十分廣泛，但是由于在使用時一直拿在手上，十分不方便，所以人們發明了肩咪。通過肩咪與對講機連接，可以實現將肩咪掛在肩膀上即可使用對講機。但是不管是直接使用對講機還是使用肩咪輔助使用對講機，在使用的時候都需要按住相應的功能按鍵，當使用者無法抽空按按鍵時，對講機便無法使用，這對于肢體殘疾的人或者手腳不便的人來說使用十分不方便；正常的使用者也疲于在使用中頻繁按按鍵。

技術實現要素：

針對上述技術中存在的不足之處，本實用新型設計一種通過輸入語音信息和人體信息即可控制對講機的使用的通過語音識別和人體感應實現按鍵功能的肩咪。

為實現上述目的，本實用新型提供的通過語音識別和人體感應實現按鍵功能的肩咪，包括第一麥克風、揚聲器、按鍵模塊、接收語音信息的語音控制模塊、接收人體信息的人體感應控制模塊和將語音信號和人體信息轉化成按鍵信息的內部控制電路，所述第一麥克風、揚聲器、語音控制模塊、人體感應控制模塊、按鍵模塊均與內部控制電路電連接，所述內部控制電路還設置有與對講機連接的對講接口。

其中，所述語音控制模塊包括第二麥克風和語音識別電路，所述第二麥克風的輸出端與語音識別電路的輸入端電連接，且語音識別電路的輸出端與內部控制電路電連接。

其中，所述人體感應控制模塊包括人體感應金屬片、感應電容和人體感應控制電路，所述人體感應金屬片與感應電容的一端電連接，所述感應電容的另一端與人體感應控制電路的輸入端電連接，所述人體感應控制電路的輸出端與內部控制電路電連接。

其中，肩咪還包括指示燈，所述指示燈通過內部控制電路與按鍵模塊電連接。

其中，所述按鍵模塊包括語音發送按鍵、音量增加按鍵、音量減小按鍵、緊急呼叫按鍵和模式轉換按鍵，所述語音發送按鍵、音量增加按鍵、音量減小按鍵、緊急呼叫按鍵和模式轉換按鍵均并聯后，每個按鍵均與內部控制電路電連接。

其中，所述內部控制電路包括第一電阻、第一電感、第二電感、第三電感、第四電感、第五電感、第八電感、第九電感、第十電感、第一電容、第二電容、第三二極管、第一模擬開關、第二模擬開關、第三模擬開關、第四模擬開關和第五模擬開關；所述第一電阻的一端與第四接口插座的第四端口連接，且其另一端通過第一電感連接至對講接口的第一端口；所述第二電感的一端與第四接口插座的第二端口連接，且其另一端與對講接口的第三端口連接；所述第三電感的一端與第四接口插座的第三端口連接，且其另一端與對講接口的第二端口連接；所述模式轉換按鍵和第三模擬開關的第一I/O接口的公共端與第四電感的一端連接，且第四電感的另一端與對講接口的第五端口連接；所述語音發送按鍵和第四模擬開關的第一I/O接口的公共端與第五電感的一端連接，且第五電感的另一端與對講接口的第四端口連接；所述第八電感的一端與第二接口插座的第四端口連接，且其另一端與對講接口的第七端口連接；所述第九電感的一端連接在第二接口插座的第三端口，且其另一端與對講接口的第八端口連接；所述緊急呼叫按鍵和第五模擬開關的第一I/O接口的公共端與第十電感的一端連接，且第十電感的另一端與對講接口的第十一端口連接；所述第一電容的一端與第八電感的一端連接，且第一電容的另一端與第九電感的一端連接；所述第二接口插座的第二端口與對講接口的第九端口的公共端與第二電容的一端連接，所述第二電容的另一端與第三二極管的正極連接且其公共端接地，所述第三二極管的負極與第二電容的一端連接；所述第一模擬開關、第二模擬開關、第三模擬開關、第四模擬開關和第五模擬開關的第二I/O接口均接地，且第一模擬開關、第二模擬開關、第三模擬開關、第四模擬開關和第五模擬開關的GND接口均接地；所述第一模擬開關的Cont接口與包含語音識別電路和人體感應控制電路的識別處理控制芯片的第六端口連接，且其第一I/O接口與音量增加按鍵的一端連接；所述第二模擬開關的Cont與識別處理控制芯片的第八端口連接，且其第一I/O接口與音量減小按鍵的一端連接；所述第三模擬開關的Cont與識別處理控制 芯片的第十二端口連接，所述第四模擬開關的Cont與識別處理控制芯片的第十四端口連接，所述第五模擬開關的Cont與識別處理控制芯片的第十端口連接。

其中，所述識別處理控制芯片的第五端口和第七端口均與第二麥克風連接，且其第二十一端口和二十三端口分別與人體感應電容的兩端連接。

其中，該肩咪還包括外圍電路，所述外圍電路包括第一發光二極管、第二二極管、第三電容和第二電阻；所述第一發光二極管的負極與第三接口插座的第一端口連接且其公共端接地，其正極與第三接口插座的第三端口連接；所述第三電容的一端與第二二極管的正極連接后其公共端接地，所述第三電容的另一端與第二二極管的負極連接且其公共端連接至對講接口的第十端口；所述第二電阻的一端接地，且其另一端與對講接口的第六端口連接。

本實用新型的優勢在于：相比與現有技術，本實用新型可以通過語音控制模塊收集語音信息和人體感應控制模塊收集人體信息，并將語音信息和人體信息發送到內部控制電路處理轉換成按鍵模塊的按鍵信息，并儲存在內部控制電路內，在肩咪連接對講機后，使用時無需手動按壓按鍵模塊，直接輸入語音信息或人體信息即可在內部控制模塊內調取相應的按鍵模塊的按鍵信息，實現對對講機的使用和控制，使用十分方便，無需手動操作。

附圖說明

圖1為本實用新型通過語音識別和人體感應實現按鍵功能的肩咪的結構示意圖；

圖2本實用新型通過語音識別和人體感應實現按鍵功能的肩咪的工作原理圖。

主要元件符號說明如下：

1、第一麥克風 2、揚聲器

3、按鍵模塊 4、語音控制模塊

5、人體感應控制模塊 6、內部控制電路

7、指示燈 31、語音發送按鍵

32、音量增加按鍵 33、音量減小按鍵

34、緊急呼叫按鍵 35、模式轉換按鍵

41、第二麥克風 42、語音識別電路

51、人體感應金屬片 52、感應電容

53、人體感應控制電路 61、對講接口。

具體實施方式

為了更清楚地表述本實用新型，下面結合附圖對本實用新型作進一步地描述。

請參閱圖1，本實用新型提供的通過語音識別和人體感應實現按鍵功能的肩咪，包括第一麥克風1、揚聲器2、按鍵模塊3、接收語音信息的語音控制模塊4、接收人體信息的人體感應控制模塊5和將語音信號和人體信息轉化成按鍵信息的內部控制電路6，第一麥克風1、揚聲器2、語音控制模塊4、人體感應控制模塊5、按鍵模塊3均與內部控制電路6電連接，內部控制電路6還設置有與對講機連接的對講接口61。

相比與現有技術，本實用新型可以通過語音控制模塊4收集語音信息和人體感應控制模塊5收集人體信息，并將語音信息和人體信息發送到內部控制電路6處理轉換成按鍵模塊3的按鍵信息，并儲存在內部控制電路6內，在肩咪連接對講機后，使用時無需手動按壓按鍵模塊3，直接輸入語音信息或人體信息即可在內部控制模塊6內調取相應的按鍵模塊3的按鍵信息，實現對對講機的使用和控制，使用十分方便，無需手動操作。

在本實施例中，語音控制模塊4包括第二麥克風41和語音識別電路42，第二麥克風41的輸出端與語音識別電路42的輸入端電連接，且語音識別電路42的輸出端與內部控制電路6電連接。第二麥克風41在接收到人體的語音信息時，將語音信息通過語音識別電路42處理后傳輸到內部控制電路6中，經過內部控制電路6和按鍵模塊3的共同處理使語音信息轉換成按鍵信息儲存在語音識別電路42中，使用者通過說話等方式輸入對應的語音信息即可實現對肩咪的使用。其中，語音識別電路42為現有技術中常用的語音識別電路，如申請號為201410019227.0的專利所描述的自動語音識別電路；內部控制電路6為現有技術中常用的語音信息處理和人體信息處理電路。

在本實施例中，人體感應控制模塊5包括人體感應金屬片51、感應電容52和人體感應控制電路53，人體感應金屬片51與感應電容52的一端電連接，感應電容52的另一端與人體感應控制電路53的輸入端電連接，人體感應控制電路53的輸出端與內部控制電路6電連接。人體感應金屬片51感應到人 體信息之后，將信息傳輸到感應電容52，感應電容52對人體信息進行處理后發送到人體感應控制電路53，人體感應控制電路53處理后再將人體信息發送到內部控制電路6，內部控制電路6將人體信息處理成相應的按鍵信息并儲存在人體感應控制電路53中，使用者可以通過觸摸等方式來提取按鍵信息觸發相應的按鍵功能，實現對肩咪的使用。其中，人體信息只能處理成為語音發送按鍵的按鍵信息，且人體感應控制電路為現有技術中的普通人體信息識別電路，如申請號為200920072226.7所描述的人體觸摸檢測電路；又或者是人體紅外感應電路，當感應到人體靠近到一定距離(如1-2厘米)時實現人體感應控制。

在本實施例中，肩咪還包括指示燈7，指示燈7通過內部控制電路6與按鍵模塊3電連接。指示燈7可以在語音信號和人體信息處理和儲存過中提供提示，讓使用者更好地看到內部控制電路6的工作狀態。

在本實施例中，按鍵模塊3包括語音發送按鍵31、音量增加按鍵32、音量減小按鍵33、緊急呼叫按鍵34和模式轉換按鍵35，語音發送按鍵31、音量增加按鍵32、音量減小按鍵33、緊急呼叫按鍵34和模式轉換按鍵35均并聯后，每個按鍵均與內部控制電路6電連接。按鍵模塊3所包括的按鍵并不局限于上述按鍵，還可以根據對講機的實際需要設置其他類型的按鍵。

在本實施例中，內部控制電路包括第一電阻R1、第一電感L1、第二電感L2、第三電感L3、第四電感L4、第五電感L5、第八電感L8、第九電感L9、第十電感L10、第一電容C1、第二電容C2、第三二極管D3、第一模擬開關K1、第二模擬開關K2、第三模擬開關K3、第四模擬開關K4和第五模擬開關K5；第一電阻R1的一端與第四接口插座J1-1的第四端口連接，且其另一端通過第一電感L1連接至對講接口61的第一端口；第二電感L2的一端與第四接口插座J1-1的第二端口連接，且其另一端與對講接口61的第三端口連接；第三電感L3的一端與第四接口插座J1-1的第三端口連接，且其另一端與對講接口61的第二端口連接；模式轉換按鍵35和第三模擬開關K3的第一I/O接口的公共端與第四電感L4的一端連接，且第四電感L4的另一端與對講接口61的第五端口連接；語音發送按鍵31和第四模擬開關K4的第一I/O接口的公共端與第五電感L5的一端連接，且第五電感L5的另一端與對講接口61的第四端口連接；第八電感L8的一端與第二接口插座J2-1的第四端口連接， 且其另一端與對講接口61的第七端口連接；第九電感L9的一端連接在第二接口插座J2-1的第三端口，且其另一端與對講接口61的第八端口連接；緊急呼叫按鍵34和第五模擬開關K5的第一I/O接口的公共端與第十電感L10的一端連接，且第十電感L10的另一端與對講接口61的第十一端口連接；第一電容C1的一端與第八電感L8的一端連接，且第一電容C1的另一端與第九電感L9的一端連接；第二接口插座J2-1的第二端口與對講接口61的第九端口的公共端與第二電容C2的一端連接，第二電容C2的另一端與第三二極管D3的正極連接且其公共端接地，第三二極管D3的負極與第二電容C2的一端連接；第一模擬開關K1、第二模擬開關K2、第三模擬開關K3、第四模擬開關K4和第五模擬開關K5的第二I/O接口均接地，且第一模擬開關K1、第二模擬開關K2、第三模擬開關K3、第四模擬開關K4和第五模擬開關K5的GND接口均接地；第一模擬開關K1的Cont接口與包含語音識別電路和人體感應控制電路的識別處理控制芯片的第六端口連接，且其第一I/O接口與音量增加按鍵32的一端連接；第二模擬開關K2的Cont與識別處理控制芯片的第八端口連接，且其第一I/O接口與音量減小按鍵33的一端連接；第三模擬開關K3的Cont與識別處理控制芯片的第十二端口連接，第四模擬開關K4的Cont與識別處理控制芯片的第十四端口連接，第五模擬開關K5的Cont與識別處理控制芯片的第十端口連接。

在本實施例中，識別處理控制芯片的第五端口和第七端口均與第二麥克風41連接，且其第二十一端口和二十三端口分別與人體感應電容C5的兩端連接。

在本實施例中，該肩咪還包括外圍電路，外圍電路包括第一發光二極管D1、第二二極管D2、第三電容C3和第二電阻R2；第一發光二極管D1的負極與第三接口插座J1-2的第一端口連接且其公共端接地，其正極與第三接口插座J1-2的第三端口連接；第三電容C3的一端與第二二極管D2的正極連接后其公共端接地，第三電容C3的另一端與第二二極管D2的負極連接且其公共端連接至對講接口61的第十端口；第二電阻R2的一端接地，且其另一端與對講接口61的第六端口連接。

在本實用新型當中，將語音信息和人體信息通過內部控制電路6和按鍵模塊3共同處理并儲存在內部控制電路6的過程簡稱為“學習”。具體過程 為肩咪連接至對講機，使用者用手按住相應的按鍵模塊3內的按鍵，然后對著第二麥克風41發出語音詞條命令，如果語音識別電路42已經識別，并且發送到內部控制電路6，并完成了詞條的儲存，指示燈7將會閃爍，使用者可以進行下一個語音詞條的輸入。如果指示燈7沒有出現閃爍，表示輸入語音詞條失敗，需要進行重新操作。例：要輸入“語音發送”詞條命令。將“語音發送按鍵”按住，然后向第二麥克風41發出使用者特定的語音，如果“學習”成功，指示燈閃爍，反之，需要重新操作直到成功。完成了“學習”操作后，就可以開始使用相應功能操作。當使用者發出一條語音詞條命令，如果肩咪響應了，對講機會發出“滴滴”聲，表示相應的指令已經傳送到對講機，命令成功接收。這樣就實現了肩咪語音控制功能。

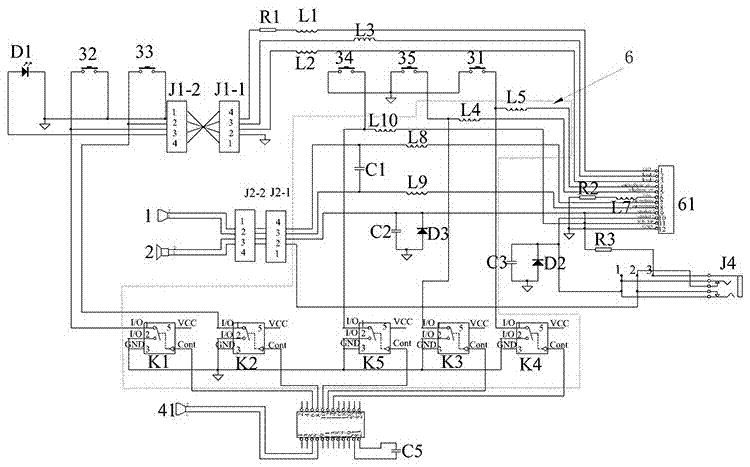

請參照圖2，這是本實用新型的工作原理圖，其中，人體感應控制電路和語音識別電路集成為一塊識別處理控制芯片，其中語音識別電路為普通的語音識別芯片中的識別電路，其優選型號為WTK6900，人體信息識別電路為普通人體信息識別芯片內的識別電路。音量增加按鍵32的一端與型號為BU4S66的第一模擬開關K1的第一I/O接口連接，且第一模擬開關K1的Cont接口與識別處理控制芯片的第六接口連接；音量減小按鍵33的一端與型號為BU4S66的第二模擬開關K2的第一I/O接口連接，且第二模擬開關K2的Cont接口與識別處理控制芯片的第八接口連接；模式轉換按鍵35的一端與型號為BU4S66的第三模擬開關K3的第一I/O接口連接，且第三模擬開關K3的Cont接口與識別處理控制芯片的第十二接口連接；語音發送按鍵31的一端與型號為BU4S66的第四模擬開關K4的第一I/O接口連接，且第四模擬開關K4的Cont接口與識別處理控制芯片的第十四接口連接；緊急呼叫按鍵34的一端與型號為BU4S66的第五模擬開關K5的第一I/O接口連接，且第五模擬開關K5的Cont接口與識別處理控制芯片的第十接口連接；第一模擬開關K1、第二模擬開關K2、第三模擬開關K3、第四模擬開關K4和第五模擬開關K5的第二I/O接口、GND接口均接地。音量增加按鍵32、音量減小按鍵33、模式轉換按鍵35、語音發送按鍵31和緊急呼叫按鍵34的另一端也均接地。第一麥克風1與型號為CON4的第二接口插座J2-2的第一端口和第二端口連接，揚聲器2與第二接口插座J2-2的第三端口和第四端口連接；第二麥克風2與識別處理控制芯片的第五接口和第七接口連接；人體感應電容C5，即感應電容52的兩端分別 與識別處理控制芯片的第二十一接口和第二十三接口連接。型號為CON4的第一接口插座J2-1的第四端口與第二接口插座J2-2的第一端口連接，第一接口插座J2-1的第三端口與第二接口插座J2-2的第二端口連接，第一接口插座J2-1的第二端口與第二接口插座J2-2的第三端口連接，第一接口插座J2-1的第一端口與第二接口插座J2-2的第四端口連接；同時，第一接口插座J2-1的第四端口通過第八電感L8連接到對講接口61的第七端口，J2-1的第三端口通過第九電感L9連接到對講接口61的第八端口，J2-1的第二端口與對講接口61的第九端口連接，且J2-1的第二端口和對講接口61的第九端口之間的線路上并聯有第二電容C2和第三二極管D3，第二電容與第三二極管的公共端接地，J2-1的第一端口與耳機連接座J4的第三端口和第四端口連接，耳機連接座J4的第二端口和第五端口均連接至對講接口61的第十端口，且連接線上并聯有第三電容C3和第二二極管D2，第三電容C3和第二二極管D2的公共端接地；耳機連接座J4的第一端口通過第三電阻R3連接至對講接口61的第九端口。第一發光二極管D1，即指示燈7的一端接地，且其另一端與第三接口插座J1-2的第四端口連接，并通過第四接口插座J1-1的第四端口依次連接第一電阻R1和第一電感L1，并最終連接到對講接口61的第一端口；音量增加按鍵32的一端連接第三接口插座J1-2的第三端口，且依次通過第四接口插座J1-1的第三端口和第三電感L3連接在對講接口61的第二端口；音量減小按鍵33的一端連接第三接口插座J1-2的第二端口，且依次通過第四接口插座J1-1的第二端口和第二電感L2連接在對講接口61的第三端口；音量增加按鍵32和音量減小按鍵33的另一端均連接第三接口插座J1-2的第一端口，且通過第四接口插座J1-1的第一端口接地。模式轉換按鍵35的一端通過第四電感L4連接到對講接口61的第五端口，語音發送按鍵31通過第五電感L5連接到對講接口61的第四端口，緊急呼叫按鍵34通過第十電感L10連接到對講接口61的第11端口。第八電感L8與第九電感L9之間串聯有第一電容C1。其中，語音信息和人體信息均轉換成相應的按鍵信息之后，均儲存在識別處理控制芯片中；耳機連接座J4的作用是提供一個耳機接口，當用戶想要戴上耳機使用肩咪時，肩咪的聲音不會從揚聲器中發出，而是由耳機接收。

其中，內部控制電路6包括第一電阻R1、第一電感L1、第二電感L2、第 三電感L3、第四電感L4、第五電感L5、第八電感L8、第九電感L9、第十電感L10、第一電容C1、第二電容C2、第三二極管D3、第一模擬開關K1、第二模擬開關K2、第三模擬開關K3、第四模擬開關K4和第五模擬開關K5。內部控制電路主要作用為按鍵模塊3中各按鍵與對講接口61電連接后的濾波，保證信號的穩定和準確，同時通過多個模擬開關的控制能夠使得按鍵模塊3中各按鍵更好地與識別處理控制芯片組合工作，并保證每個線路的工作信號相互獨立。

以上公開的僅為本實用新型的幾個具體實施例，但是本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
