本實用新型涉及一種固定式鋼琴調音裝置，屬于樂器輔助設備技術領域。

背景技術：

鋼琴，是西洋古典音樂中的一種鍵盤樂器，有“樂器之王”的美稱。由88個琴鍵和金屬弦音板組成。鋼琴音域范圍從A2（27.5Hz）至 c5（4186Hz），幾乎囊括了樂音體系中的全部樂音，是除了管風琴以外音域最廣的樂器。鋼琴普遍用于獨奏、重奏、伴奏等演出，作曲和排練音樂十分方便。演奏者通過按下鍵盤上的琴鍵，牽動鋼琴里面包著絨氈的小木槌，繼而敲擊鋼絲弦發出聲音。

鋼琴的音域范圍廣，琴鍵多，調音難度大，現有的鋼琴調音工作多由調音師進行專業的調節，對調音師的要求很高，現有的調音設備體積大，采用收聲的原理進行調節，容易受到周圍環境中聲波的影響，因此，有必要設計一種體積小巧，準確性高的鋼琴調音的工具。

技術實現要素：

為了克服上述問題，本實用新型提供了一種固定式鋼琴調音裝置。

本實用新型的技術方案是：一種固定式鋼琴調音裝置，包括：伸縮固定桿、收波器、調節閥、中心控制器、走馬燈指示條、固定旋鈕、固定套口、收波檢測塊、固定塊、支座、硬質傳導塊、收波器連接端、上下調節旋鈕、固定桿、控制按鈕、控制器連接板、LED指示燈，在固定式鋼琴調音裝置的中心段設有一個伸縮固定桿，所述的伸縮固定桿的一端連接在支座上，另一端連接在固定桿上，在所述的伸縮固定桿與支座的連接處通過固定套口進行嵌套，所述的固定套口通過固定旋鈕安裝在支座上，所述的支座固定在收波器頂端，在所述的收波器右側設有收波檢測塊，所述的收波檢測塊通過硬質傳導塊連接到收波器連接端上，所述的收波器連接端與收波器內的檢測端口相接，所述的收波器的側面設有一個中心控制器，所述的中心控制器通過控制器連接板固定在收波器上，在所述的中心控制器的頂部設有走馬燈指示條，所述的走馬燈指示條上安裝有LED指示燈，在所述的中心控制器內設有控制按鈕，在所述的固定桿上設有調節閥和上下調節旋鈕，所述的固定桿的側壁上設有固定塊，所述的固定塊連接在上下調節旋鈕上。

作為一種優選的技術方案，所述的中心控制器上設有收波器和走馬燈指示條的電路控制系統，在所述的中心控制器上設有控制按鈕。

作為一種優選的技術方案，所述的收波檢測塊由低碳鋼材料鑄成，所述的收波檢測塊在使用時，直接與鋼琴音箱的側壁相互接觸傳導。

作為一種優選的技術方案，所述的走馬燈指示條上至少設有5個LED指示燈。

本實用新型的積極效果是：

1、本實用新型采用收波檢測塊和固定塊將鋼琴調音裝置直接固定在鋼琴側壁，使用硬質傳導材料，將聲波完整的收入收波器中，并通過走馬燈指示條上的LED指示燈進行實時反映，有效協助調音，其具有結構簡單，高效快捷，便于攜帶，受環境干擾小，指示方式明顯，可快速有效地對鋼琴聲波的調節進行反饋的優點。

附圖說明

下面結合附圖對本實用新型進一步說明。

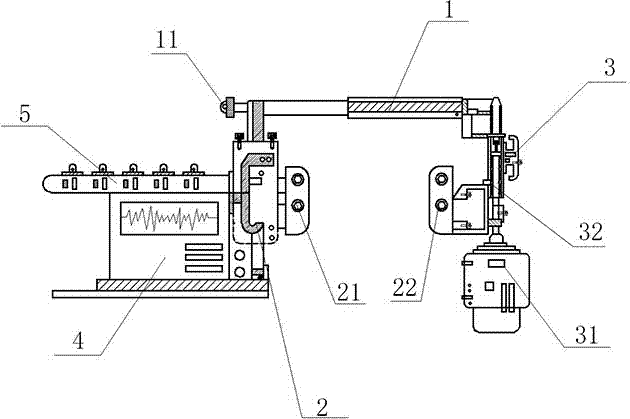

圖1是一種固定式鋼琴調音裝置的結構示意圖；

圖2是一種固定式鋼琴調音裝置的中心控制器部分的結構示意圖；

圖3是一種固定式鋼琴調音裝置的支座部分的結構示意圖；

圖4是一種固定式鋼琴調音裝置的收波檢測塊部分的結構示意圖；

圖中包括：伸縮固定桿（1）、收波器（2）、調節閥（3）、中心控制器（4）、走馬燈指示條（5）、固定旋鈕（11）、固定套口（12）、收波檢測塊（21）、固定塊（22）、支座（23）、硬質傳導塊（24）、收波器連接端（25）、上下調節旋鈕（31）、固定桿（32）、控制按鈕（41）、控制器連接板（42）、LED指示燈（51）。

具體實施方式

下面結合附圖對本實用新型進一步說明。

如圖1、圖2、圖3和圖4所示，一種固定式鋼琴調音裝置，包括：伸縮固定桿（1）、收波器（2）、調節閥（3）、中心控制器（4）、走馬燈指示條（5）、固定旋鈕（11）、固定套口（12）、收波檢測塊（21）、固定塊（22）、支座（23）、硬質傳導塊（24）、收波器連接端（25）、上下調節旋鈕（31）、固定桿（32）、控制按鈕（41）、控制器連接板（42）、LED指示燈（51），在固定式鋼琴調音裝置的中心段設有一個伸縮固定桿（1），所述的伸縮固定桿（1）的一端連接在支座（23）上，另一端連接在固定桿（32）上，在所述的伸縮固定桿（1）與支座（23）的連接處通過固定套口（12）進行嵌套，所述的固定套口（12）通過固定旋鈕（11）安裝在支座（23）上，所述的支座（23）固定在收波器（2）頂端，在所述的收波器（2）右側設有收波檢測塊（21），所述的收波檢測塊（21）通過硬質傳導塊（24）連接到收波器連接端（25）上，所述的收波器連接端（25）與收波器（2）內的檢測端口相接，所述的收波器（2）的側面設有一個中心控制器（4），所述的中心控制器（4）通過控制器連接板（42）固定在收波器（2）上，在所述的中心控制器（4）的頂部設有走馬燈指示條（5），所述的走馬燈指示條（5）上安裝有LED指示燈（51），在所述的中心控制器（4）內設有控制按鈕（41），在所述的固定桿（32）上設有調節閥（3）和上下調節旋鈕（31），所述的固定桿（32）的側壁上設有固定塊（22），所述的固定塊（22）連接在上下調節旋鈕（31）上。

如圖1和圖2所示，所述的中心控制器（4）上設有收波器（2）和走馬燈指示條（5）的電路控制系統，在所述的中心控制器（4）上設有控制按鈕（41）。

如圖1和圖4所示，所述的收波檢測塊（21）由低碳鋼材料鑄成，所述的收波檢測塊（21）在使用時，直接與鋼琴音箱的側壁相互接觸傳導。

如圖1和圖2所示，所述的走馬燈指示條（5）上至少設有5個LED指示燈（51）。

在使用時，將固定式鋼琴調音裝置的收波檢測塊（21）和固定塊（22）放置在鋼琴音箱側壁的兩邊，通過固定旋鈕（11）和固定套口（12）對伸縮固定桿（1）進行固定，當鋼琴的琴鍵按下時，音箱產生共振發聲，收波檢測塊（21）通過硬質傳導塊（24）將共振傳導到收波器（2）上，通過中心控制器（4）進行數據處理后，反映到走馬燈指示條（5）上，協助進行調音，其結構簡單，受環境干擾小，指示方式明顯，可以快速有效地對鋼琴聲波的調節進行反饋，有利于對鋼琴進行準確快速的調音。

本實施例是描述性的，不是限定性的，不由此限定本實用新型的保護范圍。
