本實用新型涉及樂器技術領域，具體為一種新型塑料小號。

背景技術：

市場上現有的小號活塞采用金屬活塞套，金屬材質具有質量太重，容易生銹，加工困難和應力變形的缺陷，而且現有的小號活塞進氣孔正對出氣孔，導致過氣空間不足，過氣量不夠，聲音悶沉，吹奏費力，變音不準確。為此，我們提出了一種新型塑料小號投入使用，以解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種新型塑料小號，以解決上述背景技術中提出的現有的塑料小號活塞進氣孔正對出氣孔，導致過氣空間不足，過氣量不夠，聲音悶沉，吹奏費力，變音不準確的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型塑料小號，包括小號主體管，所述小號主體管的右端連接有喇叭口，所述小號主體管的左端通過大彎管與活塞體相連通，所述活塞體的外壁分別連接有第一副管、第二副管和第三副管，所述第三副管的右側彎管處安裝有小漏水件，所述活塞體的上端連接有活塞上蓋，所述活塞上蓋上貫穿有按鍵，且按鍵的底端與按鍵連桿連接，所述按鍵連桿的底部連接有彈簧，且彈簧的另一端與定位支架連接，所述定位支架位于活塞內芯的內腔，所述活塞內芯套接在陶瓷活塞內套的內腔，所述陶瓷活塞內套位于陶瓷活塞外套的內腔，所述陶瓷活塞外套套接在活塞主體的內腔，所述活塞主體的底部連接有活塞底蓋，所述活塞體右端連接有主體下管，所述主體下管通過漏水件彎管與哨管連接，所述漏水件彎管上安裝有大漏水件，所述哨管左端連接有號嘴。

優選的，所述號嘴與哨管通過莫氏錐度連接。

與現有技術相比，本實用新型的有益效果是：本實用新型活塞體與內部活塞芯的接觸面鑲有陶瓷材料加工而成的活塞套，陶瓷經1300攝氏度燒制無毒無味、質量輕、硬度高、耐磨、無應力變形、無油自潤滑。且活塞芯的氣道為45度交叉過氣的新型結構，本實用新型塑料小號的活塞相對現有技術過氣量更加精準，使吹奏省力省氣，變音準確，聲音通透洪亮，并采用陶瓷活塞套，使活塞按鍵更加輕盈、耐磨、平順穩定。

附圖說明

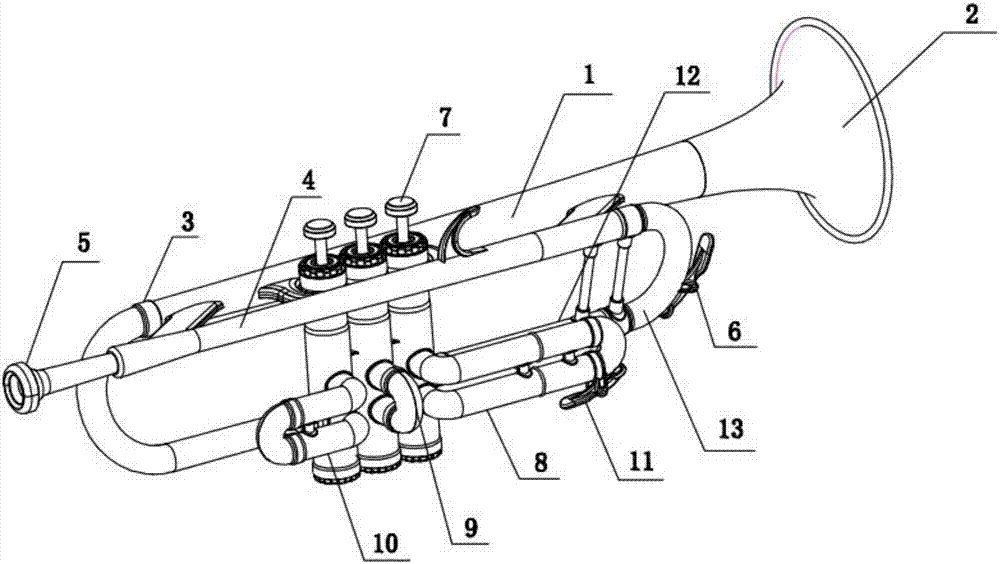

圖1為本實用新型結構示意圖；

圖2為本實用新型活塞體爆炸圖；

圖3為本實用新型爆炸圖；

圖4為本實用新型副管連接結構示意圖；

圖5為本實用新型活塞體進氣剖視圖。

圖中：1小號主體管、2喇叭口、3大彎管、4哨管、5號嘴、6大漏水件、7活塞體、71按鍵、72按鍵連桿、73活塞上蓋、74彈簧、75定位支架、76活塞內芯、77陶瓷活塞內套、78活塞內套堵頭、79平頭螺絲、80活塞主體、81陶瓷活塞外套、82活塞底蓋、8第三副管、9第二副管、10第一副管、11小漏水件、12主體下管、13漏水件彎管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種新型塑料小號，包括小號主體管1，所述小號主體管1的右端連接有喇叭口2，所述小號主體管1的左端通過大彎管3與活塞體7相連通，所述活塞體7的外壁分別連接有第一副管10、第二副管9和第三副管8，所述第三副管8的右側彎管處安裝有小漏水件11，所述活塞體7的上端連接有活塞上蓋73，所述活塞上蓋73上貫穿有按鍵71，且按鍵71的底端與按鍵連桿72連接，所述按鍵連桿72的底部連接有彈簧74，且彈簧74的另一端與定位支架75連接，所述定位支架75位于活塞內芯76的內腔，所述活塞內芯76套接在陶瓷活塞內套77的內腔，所述陶瓷活塞內套77位于陶瓷活塞外套81的內腔，所述陶瓷活塞外套81套接在活塞主體80的內腔，所述活塞主體80的底部連接有活塞底蓋82，所述活塞體7右端連接有主體下管12，所述主體下管12通過漏水件彎管13與哨管4連接，所述漏水件彎管13上安裝有大漏水件6，所述哨管4左端連接有號嘴5，所述號嘴5與哨管4通過莫氏錐度連接。

工作原理：本實用新型在吹奏時，把嘴唇貼近號嘴5，震動嘴唇并帶動小號管體內的空氣震動而發聲，通過按下按鍵71，使活塞套體7接通第三副管8、第二副管9和第一副管10，以達到延長小號震動管體長度來變換音調的目的，本實用新型的小號所有管體的管壁厚度經反復試驗調整，最終確定壁厚1.5mm為最佳，音質洪亮、音程精準，且小號所有管體的材料使用重新調配的PC+ABS塑料，硬度更高，震動音頻更佳，新型塑料小號的優點，活塞結構相對現有技術結構過氣量更加精準，使吹奏省力省氣，變音準確，聲音通透洪亮。經反復研發、加工、實驗，成功制造出陶瓷材料的活塞體7，具有耐高溫、耐寒、硬度高、耐磨、耐腐蝕、無油自潤滑、無應力變形、受力彈性小、質量輕等優點，成功解決了現有小號金屬活塞容易生銹，質量重，磕碰變形等缺點。本實用新型陶瓷活塞使小號的重量更輕，長時間演奏節省體力；減少清理活塞口水、添加潤滑油的麻煩；耐磕碰震動，使用壽命更長。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
