本發明涉及網絡傳輸數據，尤其涉及一種動態二維碼音頻傳輸方法及系統。

背景技術：

1、二維碼又稱二維條碼，其根據某種特定的幾何圖形和規律，在二維平面上利用黑白相間的圖形來記錄數據信息，它比傳統的條形碼能存更多信息，能表示更多的數據類型。隨著移動互聯網的快速發展，二維碼已經成為日常生活中不可或缺的一部分。傳統的二維碼主要用于靜態信息的存儲與傳輸，如網址、文本等。然而，在音頻傳輸方面，傳統二維碼存在一定的局限性。因此，目前需要一種能夠有效擴展二維碼應用的數據傳輸方式。

技術實現思路

1、為解決上述問題，本發明提供了一種動態二維碼音頻傳輸方法及系統，通過將音頻分塊，并逐一將分塊后的音頻數據流轉換為二維碼，解決了現有二維碼傳輸數據應用面窄的問題。

2、為實現上述目的，本發明提供以下技術方案：

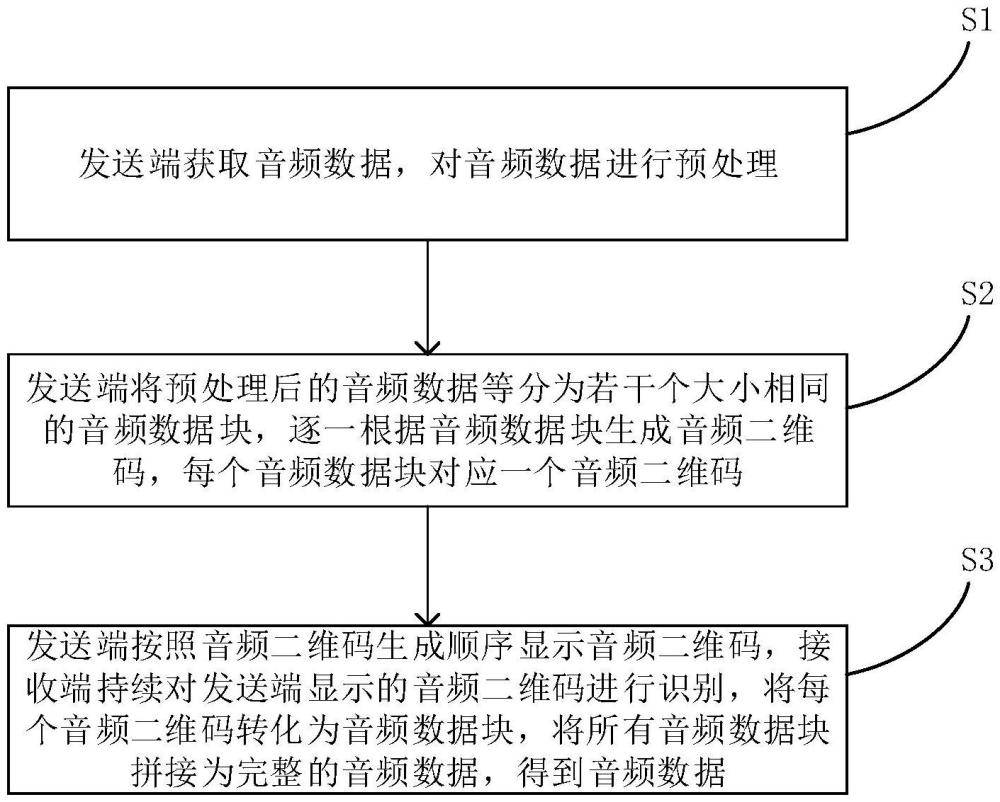

3、一種動態二維碼音頻傳輸方法，包括發送端和接收端，所述方法包括以下步驟：

4、s1.發送端獲取音頻數據，對音頻數據進行預處理；

5、s2.發送端將預處理后的音頻數據等分為若干個大小相同的音頻數據塊，逐一根據音頻數據塊生成音頻二維碼，每個音頻數據塊對應一個音頻二維碼；

6、s3.發送端按照音頻二維碼生成順序顯示音頻二維碼，接收端持續對發送端顯示的音頻二維碼進行識別，將每個音頻二維碼轉化為音頻數據塊，將所有音頻數據塊拼接為完整的音頻數據，得到音頻數據。

7、進一步地，在步驟s1中，所述預處理的具體實現方式包括：將音頻數據的采樣率轉化為同一采樣率，將轉化為同一采樣率的音頻數據壓縮為同一格式。

8、進一步地，在步驟s2中，所述發送端將預處理后的音頻數據等分為若干個大小相同的音頻數據塊后，還包括：將每個音頻數據塊轉化為二進制格式。

9、進一步地，在步驟s2中，在將每個音頻數據塊轉化為二進制格式后，還包括對于每個音頻數據塊，生成一個糾錯碼，將所述糾錯碼插入音頻數據塊。

10、進一步地，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，其具體實現方式包括：對于每個音頻數據塊，從音頻數據塊的起始位置開始，每兩位二進制數字為一組，每組數字對應二維碼的一個點位，生成音頻二維碼。

11、進一步地，在步驟s2中，所述每組數字對應一個點位，其具體實現方式包括：所述每組數字包括多種數字組合，每種數字組合對應一個顏色，每組數字對應點位的顏色與該組數字的數字組合所對應的顏色相同。

12、進一步地，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，還包括：根據音頻數據塊在音頻數據中的位置，在對應生成的音頻二維碼的預設位置插入預設圖案。

13、進一步地，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，還包括：每次生成音頻二維碼時，向音頻二維碼添加生成時間的時間戳。

14、進一步地，在步驟s3中，所述發送端按照音頻二維碼生成順序顯示音頻二維碼，其具體實現方式包括：按照音頻順序，同時顯示一個或多個音頻二維碼，每個音頻二維碼不重復顯示。

15、通過上述技術方案，本發明具有以下有益效果：將音頻數據處理為統一格式后對音頻數據進行分塊，并將分塊后的音頻數據逐一轉化為二維碼，將所有二維碼進行顯示，供接收端進行識別轉化，從而得到音頻數據，通過上述方法能夠擴展二維碼的使用場景，為數據傳輸提供便利。

技術特征：

1.一種動態二維碼音頻傳輸方法，其特征在于，包括發送端和接收端，所述方法包括以下步驟：

2.根據權利要求1所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s1中，所述預處理的具體實現方式包括：將音頻數據的采樣率轉化為同一采樣率，將轉化為同一采樣率的音頻數據壓縮為同一格式。

3.根據權利要求1所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，所述發送端將預處理后的音頻數據等分為若干個大小相同的音頻數據塊后，還包括：將每個音頻數據塊轉化為二進制格式。

4.根據權利要求3所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，在將每個音頻數據塊轉化為二進制格式后，還包括對于每個音頻數據塊，生成一個糾錯碼，將所述糾錯碼插入音頻數據塊。

5.根據權利要求4所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，其具體實現方式包括：對于每個音頻數據塊，從音頻數據塊的起始位置開始，每兩位二進制數字為一組，每組數字對應二維碼的一個點位，生成音頻二維碼。

6.根據權利要求5所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，所述每組數字對應一個點位，其具體實現方式包括：所述每組數字包括多種數字組合，每種數字組合對應一個顏色，每組數字對應點位的顏色與該組數字的數字組合所對應的顏色相同。

7.根據權利要求1所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，還包括：根據音頻數據塊在音頻數據中的位置，在對應生成的音頻二維碼的預設位置插入預設圖案。

8.根據權利要求1所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s2中，所述逐一根據音頻數據塊生成音頻二維碼，還包括：每次生成音頻二維碼時，向音頻二維碼添加生成時間的時間戳。

9.根據權利要求1所述的一種動態二維碼音頻傳輸方法，其特征在于，在步驟s3中，所述發送端按照音頻二維碼生成順序顯示音頻二維碼，其具體實現方式包括：按照音頻順序，同時顯示一個或多個音頻二維碼，每個音頻二維碼不重復顯示。

10.一種動態二維碼音頻傳輸系統，其特征在于，包括：

技術總結
本發明公開了一種動態二維碼音頻傳輸方法及系統，包括發送端和接收端，所述方法包括以下步驟：發送端獲取音頻數據，對音頻數據進行預處理；將預處理后的音頻數據等分為若干個音頻數據塊，逐一根據音頻數據塊生成音頻二維碼，每個音頻數據塊對應一個音頻二維碼；發送端按照音頻二維碼生成順序顯示音頻二維碼，接收端持續對發送端顯示的音頻二維碼進行識別，將每個音頻二維碼轉化為音頻數據塊，將所有音頻數據塊拼接為完整的音頻數據，得到音頻數據。本發明通過將分塊后的音頻數據逐一轉化為二維碼，將所有二維碼進行顯示，供接收端進行識別轉化，從而得到音頻數據，通過上述方法能夠擴展二維碼的使用場景，為數據傳輸提供便利。

技術研發人員：黃漢貴,詹楚偉,朱正輝,黃小強
受保護的技術使用者：廣東保倫電子股份有限公司
技術研發日：
技術公布日：2025/3/20
