本技術涉及溫度計，特別是一種食物溫度計及食物溫度檢測系統。

背景技術：

1、隨著生活水平的提高，人們對食物的要求也越來越高，食物如牛排的溫度和其口感、營養都是息息相關的。在燒烤和烹飪時，為了保證食物有良好的口感，需要對食物的溫度進行實時的檢測，食物溫度計應運而生。烹飪過程中，用戶將食物溫度計插入待烹飪的食物中，食物溫度計通過其天線將溫度信號以無線信號傳輸至用戶終端，從而實現用戶在烹飪過程中實時獲取食物內部的溫度。

2、在相關技術中，食物溫度計通常包括陶瓷殼體、電路板、天線、溫度傳感器和儲能元件，電路板、天線、溫度傳感器和儲能元件均設置在陶瓷殼體內，天線、溫度傳感器和儲能元件均與電路板電連接，外部供電電源通過電路板為儲能元件充電。

3、然而，上述方案中，天線的無線信號傳輸容易受到儲能元件充電信號的干擾，傳輸不穩定。

技術實現思路

1、本實用新型實施例要解決的技術問題在于，提供一種食物溫度計及食物溫度檢測系統，以解決現有技術中食物溫度計的無線信號傳輸容易受到干擾，傳輸不穩定的問題。

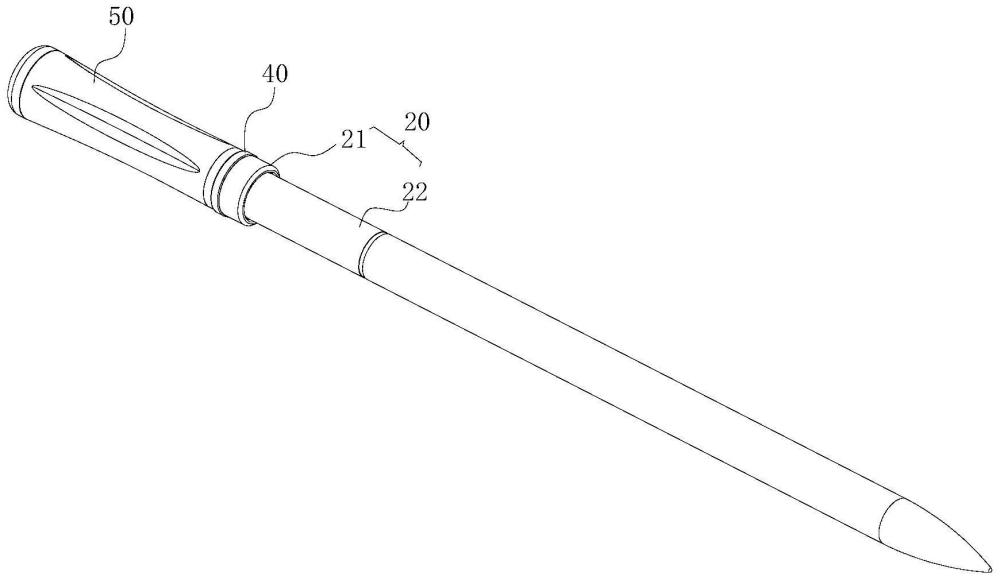

2、本實用新型公開了一種食物溫度計，包括電路板、充電組件、儲能元件、絕緣件、第一金屬外殼和用于檢測食物溫度的第一溫度檢測單元，其中，

3、所述電路板與所述充電組件和所述儲能元件電連接，且所述電路板、所述充電組件和所述儲能元件均設于所述絕緣件的一側；

4、所述第一金屬外殼與所述電路板電連接并設于所述絕緣件的另一側；

5、所述第一溫度檢測單元與所述電路板電連接，以將溫度信號傳輸至所述電路板，并通過所述第一金屬外殼以無線信號傳輸至外部終端。

6、可選地，所述絕緣件上設置有通孔，所述食物溫度計還包括穿設所述通孔設置的第一導電件，所述第一導電件的一端與所述電路板電連接，另一端與所述第一金屬外殼電連接。

7、可選地，所述充電組件包括分別與所述電路板的兩電極端電連接的第二導電件和第二金屬外殼，所述儲能元件、電路板和所述第一溫度檢測單元均設于所述第二金屬外殼內。

8、可選地，所述絕緣件包括第一安裝部、隔離部和第二安裝部，所述隔離部設于所述第一安裝部和第二安裝部之間，所述第一金屬外殼套接于所述第一安裝部上，所述第二金屬外殼和所述第二導電件間隔設置且均套接于所述第二安裝部上。

9、可選地，所述充電組件還包括第三導電件，所述第二安裝部上設置有容納槽，所述第三導電件收容于所述容納槽內，且一端與所述電路板電連接，另一端與所述第二導電件電連接。

10、可選地，所述第二安裝部包括第一安裝凸起和第二安裝凸起，所述第二安裝凸起凸設于所述第一安裝凸起的端面上并與所述第一安裝凸起同軸設置，所述第二導電件套接于所述第一安裝凸起上，所述第二金屬外殼套接于所述第二安裝凸起上，所述第二導電件與所述第二金屬外殼之間形成間隙。

11、可選地，所述第二安裝部還包括凸設于所述第一安裝凸起的端面上的限位凸起，所述限位凸起與所述第二金屬外殼抵靠，以限制所述第二金屬外殼套接于所述第二安裝凸起的深度。

12、可選地，所述充電組件還包括至少一設于所述電路板上的導電頂針，所述電路板通過所述導電頂針與所述第二金屬外殼抵靠電連接。

13、可選地，所述至少一導電頂針包括第一導電頂針和第二導電頂針，所述第一導電頂針和第二導電頂針對稱設置在所述電路板的正面和背面，所述電路板通過所述第一導電頂針和/或所述第二導電頂針與所述第二金屬外殼抵靠電連接。

14、本實用新型還公開了一種食物溫度檢測系統，包括中繼裝置和如上述所述的食物溫度計，所述中繼裝置與所述食物溫度計的第一金屬外殼通信連接，并將所述第一金屬外殼傳輸的溫度信號傳輸至外部終端，所述中繼裝置可與所述食物溫度計的充電組件電連接。

15、與現有技術相比，本實用新型實施例提供的食物溫度計及食物溫度檢測系統的有益效果在于：通過將實現無線信號傳輸的第一金屬外殼和實現食物溫度計充電的電路板、充電組件和儲能元件分隔設置在絕緣件的兩側，將無線信號的傳輸和充電信號分隔開，降低充電信號對無線信號傳輸的干擾，提高無線信號傳輸的穩定性，同時，由于直接將第一金屬外殼作為天線進行無線信號的傳輸，相比天線設置在陶瓷殼體的方案，本申請能降低無線信號的衰減，無線信號傳輸效果更佳。

技術特征：

1.一種食物溫度計，其特征在于，包括電路板、充電組件、儲能元件、絕緣件、第一金屬外殼和用于檢測食物溫度的第一溫度檢測單元，其中，

2.根據權利要求1所述的食物溫度計，其特征在于，所述絕緣件上設置有通孔，所述食物溫度計還包括穿設所述通孔設置的第一導電件，所述第一導電件的一端與所述電路板電連接，另一端與所述第一金屬外殼電連接。

3.根據權利要求1或2所述的食物溫度計，其特征在于，所述充電組件包括分別與所述電路板的兩電極端電連接的第二導電件和第二金屬外殼，所述儲能元件、電路板和所述第一溫度檢測單元均設于所述第二金屬外殼內。

4.根據權利要求3所述的食物溫度計，其特征在于，所述絕緣件包括第一安裝部、隔離部和第二安裝部，所述隔離部設于所述第一安裝部和第二安裝部之間，所述第一金屬外殼套接于所述第一安裝部上，所述第二金屬外殼和所述第二導電件間隔設置且均套接于所述第二安裝部上。

5.根據權利要求4所述的食物溫度計，其特征在于，所述充電組件還包括第三導電件，所述第二安裝部上設置有容納槽，所述第三導電件收容于所述容納槽內，且一端與所述電路板電連接，另一端與所述第二導電件電連接。

6.根據權利要求5所述的食物溫度計，其特征在于，所述第二安裝部包括第一安裝凸起和第二安裝凸起，所述第二安裝凸起凸設于所述第一安裝凸起的端面上并與所述第一安裝凸起同軸設置，所述第二導電件套接于所述第一安裝凸起上，所述第二金屬外殼套接于所述第二安裝凸起上，所述第二導電件與所述第二金屬外殼之間形成間隙。

7.根據權利要求6所述的食物溫度計，其特征在于，所述第二安裝部還包括凸設于所述第一安裝凸起的端面上的限位凸起，所述限位凸起與所述第二金屬外殼抵靠，以限制所述第二金屬外殼套接于所述第二安裝凸起的深度。

8.根據權利要求3所述的食物溫度計，其特征在于，所述充電組件還包括至少一設于所述電路板上的導電頂針，所述電路板通過所述導電頂針與所述第二金屬外殼抵靠電連接。

9.根據權利要求8所述的食物溫度計，其特征在于，所述至少一導電頂針包括第一導電頂針和第二導電頂針，所述第一導電頂針和第二導電頂針對稱設置在所述電路板的正面和背面，所述電路板通過所述第一導電頂針和/或所述第二導電頂針與所述第二金屬外殼抵靠電連接。

10.一種食物溫度檢測系統，其特征在于，包括中繼裝置和如權利要求1-9任一項所述的食物溫度計，所述中繼裝置與所述食物溫度計的第一金屬外殼通信連接，并將所述第一金屬外殼傳輸的溫度信號傳輸至外部終端，所述中繼裝置可與所述食物溫度計的充電組件電連接。

技術總結
本技術涉及溫度計技術領域，具體涉及一種食物溫度計及食物溫度檢測系統。該食物溫度計包括電路板、充電組件、儲能元件、絕緣件、第一金屬外殼和用于檢測食物溫度的第一溫度檢測單元，其中，電路板與充電組件和儲能元件電連接，且電路板、充電組件和儲能元件均設于絕緣件的一側；第一金屬外殼與電路板電連接并設于絕緣件的另一側；第一溫度檢測單元與電路板電連接，以將溫度信號傳輸至電路板，并通過第一金屬外殼以無線信號傳輸至外部終端。本申請能降低充電信號對無線信號傳輸的干擾，提高無線信號傳輸的穩定性，且能降低無線信號的衰減，無線信號傳輸效果更佳。

技術研發人員：姚國棟
受保護的技術使用者：上海馨祁電子科技有限公司
技術研發日：20240318
技術公布日：2025/3/20
