本技術屬于錄音降噪設備，尤其涉及一種底部增強的降噪防風屏。

背景技術：

1、錄音棚內、室內主持和演員錄音時需要使用錄音話筒，如果錄音環境中有風或噪聲較大，采集的音頻質量會顯著下降，產生音頻失真、噪聲大等不良現象，嚴重影響錄音效果。

2、因此，在錄音過程中要經常用到錄音設備防風屏裝置，現有技術中錄音設備的防風屏裝置連接圍出安靜的錄音環境，但僅對正面和上部圍擋防護，隔音效果不夠理想，防風屏裝置擺放時底部存在空隙，影響隔音效果，不能夠營造安靜的錄音環境。

技術實現思路

1、本實用新型要解決的技術問題是杜絕防風屏使用時底部傳來的聲音，全面加強隔音效果，營造安靜的錄音環境。

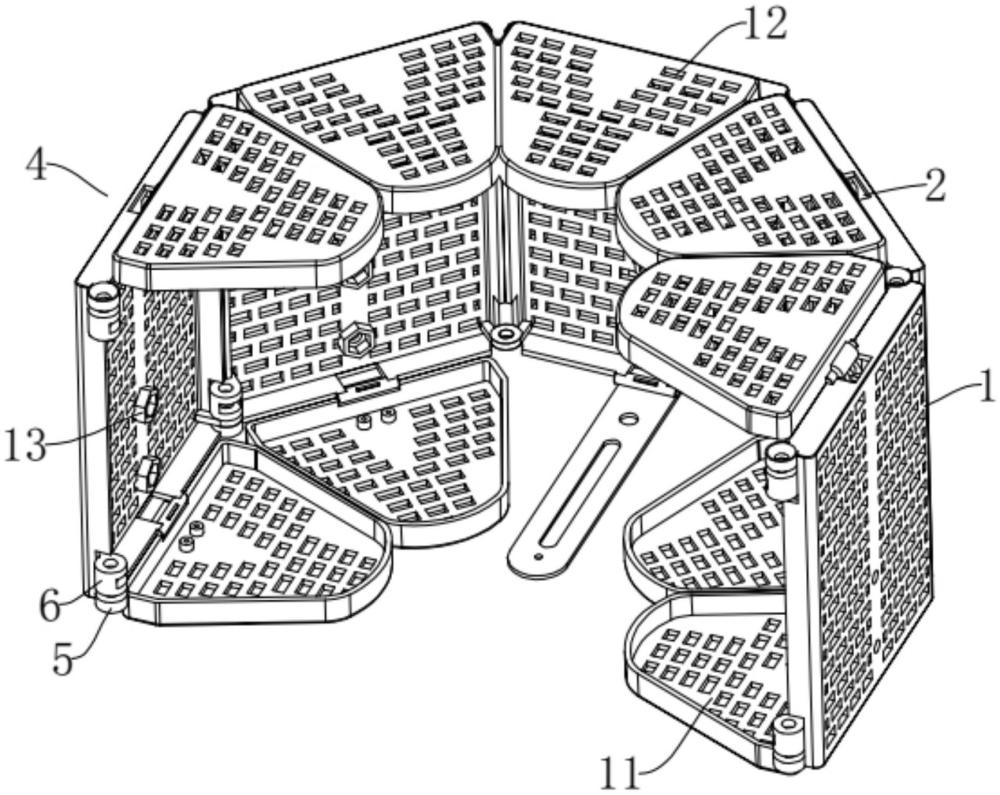

2、為解決上述技術問題，本實用新型采用的技術方案如下：一種底部增強的降噪防風屏，包括立板，所述立板呈一側開口的矩形中空設置，所述立板的上下兩側中間處開有連接缺口，所述連接缺口呈上下對稱設置，還包括連接組件和翻轉調節組件，所述連接組件固定連接于立板的兩側壁，通過連接組件使立板逐個鉸接相連，所述翻轉調節組件活動連接于立板的上下兩側，用于立板上下兩側的隔音防護。

3、進一步地，所述連接組件包括定位環、定位塊和連接環，所述定位環和定位塊固定連接于立板側壁的上下兩側，所述定位環與定位塊呈間隔設置，所述定位環與定位塊之間形成連接槽，所述定位塊內部開有連接孔，所述連接孔與定位環同軸設置，所述連接環固定連接于立板遠離定位環一側側壁，所述連接環與連接槽高度位置相匹配。

4、進一步地，所述翻轉調節組件包括轉軸和調節翻板，所述轉軸固接于連接缺口內，所述調節翻板的一端轉動連接于轉軸外側壁，所述調節翻板呈一側開口的中空等腰三角形設置，所述調節翻板與立板開口方向相同。

5、進一步地，所述立板和調節翻板內開有通孔，所述通孔呈矩形設置。

6、進一步地，所述立板的中間處貫穿連通有連接管。

7、進一步地，所述立板遠離開口一側側壁底部設有連接板，所述連接板呈l型設置，所述連接板平行于立板一側開有安裝孔，所述安裝孔與連接管的孔位相對應，所述連接板垂直于立板的底部中間處開有滑槽。

8、采用上述結構后，本實用新型有益效果如下：針對防風屏的防護面，加強隔音效果，利用連接組件使立板逐個鉸接連接，通過連接在立板上下兩側的翻轉調節組件對立板的上下兩側保護，使立板上下兩側的調節翻板圍成安靜的錄音環境，提高錄音質量，通過立板下方安裝的連接板，利用螺栓貫穿滑槽連接，使滑槽在螺栓的限位作用下對防風屏的位置及角度調節。

技術特征：

1.一種底部增強的降噪防風屏，包括立板，所述立板呈一側開口的矩形中空設置，所述立板的上下兩側中間處開有連接缺口，所述連接缺口呈上下對稱設置，其特征在于：還包括連接組件和翻轉調節組件，所述連接組件固定連接于立板的兩側壁，通過連接組件使立板逐個鉸接相連，所述翻轉調節組件活動連接于立板的上下兩側，用于立板上下兩側的隔音防護。

2.根據權利要求1所述的一種底部增強的降噪防風屏，其特征在于：所述連接組件包括定位環、定位塊和連接環，所述定位環和定位塊固定連接于立板側壁的上下兩側，所述定位環與定位塊呈間隔設置，所述定位環與定位塊之間形成連接槽，所述定位塊內部開有連接孔，所述連接孔與定位環同軸設置，所述連接環固定連接于立板遠離定位環一側側壁，所述連接環與連接槽高度位置相匹配。

3.根據權利要求1所述的一種底部增強的降噪防風屏，其特征在于：所述翻轉調節組件包括轉軸和調節翻板，所述轉軸固接于連接缺口內，所述調節翻板的一端轉動連接于轉軸外側壁，所述調節翻板呈一側開口的中空等腰三角形設置，所述調節翻板與立板開口方向相同。

4.根據權利要求3所述的一種底部增強的降噪防風屏，其特征在于：所述立板和調節翻板內開有通孔，所述通孔呈矩形設置。

5.根據權利要求1所述的一種底部增強的降噪防風屏，其特征在于：所述立板的中間處貫穿連通有連接管。

6.根據權利要求5所述的一種底部增強的降噪防風屏，其特征在于：所述立板遠離開口一側側壁底部設有連接板，所述連接板呈l型設置，所述連接板平行于立板一側開有安裝孔，所述安裝孔與連接管的孔位相對應，所述連接板垂直于立板的底部中間處開有滑槽。

技術總結
本技術公開的一種底部增強的降噪防風屏，包括立板，立板呈一側開口的矩形中空設置，立板的上下兩側中間處開有連接缺口，連接缺口呈上下對稱設置，還包括連接組件和翻轉調節組件，連接組件固定連接于立板的兩側壁，通過連接組件使立板逐個鉸接相連，翻轉調節組件活動連接于立板的上下兩側，用于立板上下兩側的隔音防護。本技術屬于錄音降噪設備技術領域，具體是一種針對防風屏的防護面，加強隔音效果，使立板逐個鉸接連接，對立板的上下兩側保護，使立板上下兩側的調節翻板圍成安靜的錄音環境，提高錄音質量，對防風屏的位置及角度調節的底部增強的降噪防風屏。

技術研發人員：潘新喜
受保護的技術使用者：恩平市浩飛五金有限公司
技術研發日：20240522
技術公布日：2025/4/24
