本發明屬于電子設備技術領域，具體涉及一種智能無線供電磁懸浮臺燈。

背景技術：

臺燈，是一種電器，主要放置在寫字臺或餐桌上，以供照明之用。通過針對消費者關于臺燈使用、需求等情況進行了多次跟蹤調研，并對臺燈市場的產品類別、市場情況、新產品設計評估等進行了全面的分析，發現，目前的臺燈功能單一，缺乏科技創新，難以滿足消費者對高端產品的需求。

技術實現要素：

針對上述現有技術中描述的不足，本發明的目的是提供一種無線供電，簡化布線，降低故障率，使用方便，安全可靠，無機械磨損，且節能環保，功耗低，智能化程度較高的智能無線供電磁懸浮臺燈。

為實現上述技術目的，本發明所采用的技術方案如下：

一種智能無線供電磁懸浮臺燈，包括供電底座，供電底座的下端安裝有插頭，插頭與供電底座內的控制器連接；在供電底座的上端安裝有磁懸浮燈座，所述磁懸浮燈座的上端面環設有永磁體Ⅰ，在磁懸浮燈座上位于永磁體Ⅰ內對稱安裝有若干無線發射線圈，在磁懸浮燈座中心位置安裝有霍爾傳感器，所述無線發射線圈與控制器的輸出端連接；霍爾傳感器與控制器的輸入端連接；在磁懸浮燈座上方設置有永磁體Ⅱ，永磁體Ⅱ懸浮在磁懸浮燈座的正上方，燈罩通過定位環卡設在永磁體Ⅱ上，在燈罩上設置有無線接收線圈，無線接收線圈與燈罩內的照明燈連接。

在供電底座的殼體上安裝有按鍵，插頭通過按鍵與控制器連接。

所述磁懸浮燈座上端設置有容納槽，永磁體Ⅰ安裝在容納槽內。

所述容納槽為環形或方形。

在磁懸浮燈座上的無線發射線圈為四個，無線發射線圈關于磁懸浮燈座的中心為對稱中心。

在磁懸浮燈座上設置有四個凹槽Ⅰ，磁懸浮燈座位于在凹槽內側的中心位置設置有凹槽Ⅱ，霍爾傳感器安裝在凹槽Ⅱ內；無線發射線圈安裝在凹槽Ⅰ內。

所述定位環的直徑小于永磁體Ⅱ的直徑。

在供電底座上安裝有指示燈，所述指示燈為LED燈。

所述指示燈包括黃色指示燈和紅色指示燈。

所述照明燈為LED燈管。

在供電底座上安裝有溫濕度傳感器和顯示屏，溫濕度傳感器與控制器的輸入端連接，顯示屏與控制器的輸出端連接。

本發明通過控制器控制無線發射線圈上的電流值，一方面起到控制照明燈明滅的作用，另一方面起到控制永磁體Ⅱ在磁懸浮燈座上的懸浮位置，保證燈罩位于磁懸浮燈座的正上方，防止跑偏，霍爾傳感器時刻檢測上方永磁體Ⅱ的運動，并將檢測信號傳輸給控制器，控制器處理后控制無線發射線圈上的電流值，進而使永磁體Ⅱ受到洛倫茲力的作用回到磁懸浮燈座的中心位置，確保燈罩不會跑偏。而且指示燈能直觀顯示出本發明的工作狀態，如果有故障則紅色指示燈亮，否則，黃色指示燈亮。本發明具有價格低廉、結構簡單、方便、安全、性能可靠、智能化、趣味性強、觀賞性強、實用性強、節能環保、功耗低、便攜等優點，可以實現無線供電、磁懸浮、照明和裝飾的功能。本發明采用無線供電技術，更加方便、安全、可靠，無機械磨損，電能傳輸效率高；采用磁懸浮技術可以使照明部分懸浮在空中，增加臺燈的觀賞性；照明部分采用LED燈管照明，具有節約環保、低功耗的優點；采用通用芯片，降低成本，價格低廉。

隨著傳感器、智能控制以及能源等方面技術日新月異的發展，越來越多的智能家電走向千家萬戶。無線供電磁懸浮臺燈無論是在裝飾還是實用方面，都增加了趣味性和科技標簽，屬于信息技術和人民生活密切結合的電子設備高端產品，在電子技術的基礎上進行結構創新，具有智能化的特點，是傳統臺燈無法比擬的，和當前方興未艾的無線供電技術和磁懸浮技術一脈相承；本產品電路集成度高，技術成熟，制板工序少，容易生產；整個臺燈重量較輕，結構緊湊堅固，外觀設計合理，具有很高的投入產出比；為消費者設計適合他們需求的產品，是社會發展的需要，補充了傳統臺燈市場。

附圖說明

圖1為本發明的結構示意圖。

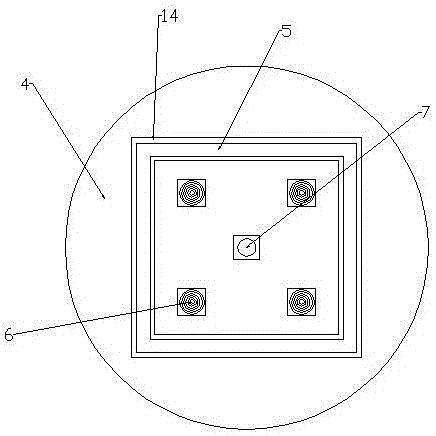

圖2為實施例1的磁懸浮燈座的俯視圖。

圖3為實施例2的磁懸浮燈座的俯視圖。

具體實施方式

實施例1：如圖1- 2所示，一種智能無線供電磁懸浮臺燈，包括供電底座1，供電底座1的下端安裝有插頭2，插頭2與供電底座1內的控制器3連接。

優選地，在供電底座1的殼體上安裝有按鍵13，插頭2通過按鍵13與控制器3連接。通過按鍵可實現控制器供電與否，雙重保障，保護使用者的安全。所述控制器為單片機。

在供電底座1的上端安裝有磁懸浮燈座4，所述磁懸浮燈座4的上端面環設有永磁體Ⅰ5。

具體地，所述磁懸浮燈座4上端設置有容納槽14，永磁體Ⅰ5安裝在容納槽14內。所述容納槽14為方形。

在磁懸浮燈座4上位于永磁體Ⅰ5內對稱安裝有若干無線發射線圈6，

在磁懸浮燈座4中心位置安裝有霍爾傳感器7，所述無線發射線圈6與控制器3的輸出端連接；霍爾傳感器7與控制器3的輸入端連接。

具體地，在磁懸浮燈座4上的無線發射線圈6為四個，無線發射線圈6關于磁懸浮燈座4的中心為對稱中心。在磁懸浮燈座4上設置有四個凹槽Ⅰ，磁懸浮燈座4位于在凹槽內側的中心位置設置有凹槽Ⅱ，霍爾傳感器7安裝在凹槽Ⅱ內；無線發射線圈6安裝在凹槽Ⅰ內。

在磁懸浮燈座4上方設置有永磁體Ⅱ8，永磁體Ⅱ8懸浮在磁懸浮燈座4的正上方，燈罩9通過定位環10卡設在永磁體Ⅱ8上，所述定位環10的直徑小于永磁體Ⅱ8的直徑。

在燈罩9上設置有無線接收線圈11，無線接收線圈11與燈罩9內的照明燈12連接。所述照明燈為LED燈管。

為了直觀看出使用情況，在供電底座1上安裝有指示燈，所述指示燈為LED燈。所述指示燈包括黃色指示燈和紅色指示燈。

優選地，在供電底座1上安裝有溫濕度傳感器和顯示屏，溫濕度傳感器與控制器3的輸入端連接，顯示屏與控制器3的輸出端連接。溫濕度傳感器時刻檢測外界溫濕度，并將檢測信號傳輸給控制器3內，控制器3接收并處理后，在顯示屏上顯示實時的溫度和濕度。

使用方法為：

將插頭插上外部電源，控制器初始化，并將照明燈點亮。霍爾傳感器時刻檢測燈罩或永磁體Ⅱ的狀態，并將檢測信號傳輸給控制器，控制器接收信號并進行處理，若檢測狀態正常則使黃色指示燈亮，如果有異常，則使紅色指示燈亮并調節無線發射線圈上電流大小，使永磁體Ⅱ在洛倫茲力的作用下回歸到中心位置。本發明通過無線發射線圈和無線接收線圈之間的電磁耦合實現無線供電。

實施例2：如圖1和3所示，一種智能無線供電磁懸浮臺燈，所述容納槽14為環形，其余均與實施例1相同。
