本實用新型涉及終端技術領域，尤其涉及一種閃光燈罩、閃光燈組件及終端。

背景技術：

現有的終端中，進行拍攝時所使用的閃光燈一般都是單個，或者冷暖兩個LED燈，LED燈是使用LED發光二極體對被攝物體進行補光，LED燈由于能耗低亮度高一般用在手機或數碼攝像機上，用于光線不補時的補光。

由于LED發光二極體的亮度有限，而且是單個或冷暖兩個LED燈，這樣在光線復雜的環境以及光線較暗的環境下拍攝時，補光的效果很差，不能滿足用戶的拍攝需求。

技術實現要素：

本實用新型實施例提供了一種閃光燈罩、閃光燈組件及終端，用于增強散光，從而提高補光效果，提高用戶的產品體驗。

有鑒于此，本實用新型第一方面提供一種閃光燈罩，包括：

燈罩底座，所述燈罩底座上具有環形凸起部，所述環形凸起部具有圓柱形容納腔；

環形鏡片，所述環形鏡片設置于所述環形凸起部上，所述環形鏡片朝向所述燈罩底座的一面具有光線散射紋。

結合本實用新型第一方面，本實用新型第一方面第一實施方式中，所述閃光燈罩還包括：

半透鏡片，所述半透鏡片設置于所述環形鏡片的中間。

結合本實用新型第一方面，本實用新型第一方面第二實施方式中，

所述光線散射紋具有多條散射紋路，所述散射紋路與所述環形鏡片具有相同的圓心。

結合本實用新型第一方面，本實用新型第一方面第三實施方式中，

所述光線散射紋具有多個散射區，所述散射區具有多個同心圓，所述多個同心圓的圓心位置為預設的LED燈位置。

結合本實用新型第一方面、第一方面第一實施方式、第一方面第二實施方式或第一方面第三實施方式，本實用新型第一方面第四實施方式中，

所述燈罩底座、所述環形凸起部及所述環形鏡片為一體注塑成型。

結合本實用新型第一方面第四實施方式，本實用新型第一方面第五實施方式中，所述閃光燈罩還包括：

導光柱，所述導光柱設置于所述環形鏡片具有光線散射紋的一面。

本實用新型第二方面提供一種閃光燈組件，包括：

激光輔助對焦組件、N個LED燈、柔性電路板及權利要求1至3所述的閃光燈罩；

所述激光輔助對焦組件放置于所述閃光燈罩的半透鏡片下方；

所述N個LED燈均勻分布于所述閃光燈罩的環形鏡片的下方；

所述激光輔助對焦組件及所述N個LED燈與所述柔性電路板電連接，所述閃光燈罩固定于所述柔性電路板上。

結合本實用新型第二方面，本實用新型第二方面第一實施方式中，

所述N個LED燈中冷光LED燈和暖光LED燈的數量相等，所述冷光LED燈和所述暖光LED燈均勻且交替設置于所述環形鏡片的下方，位置與所述閃光燈罩的導光柱對應；

或，

所述N個LED燈中冷光LED燈和暖光LED燈的數量不相等，所述冷光LED燈和所述暖光LED燈均勻設置于所述環形鏡片的下方，位置與所述閃光燈罩的導光柱對應。

結合本實用新型第二方面第一實施方式，本實用新型第二方面第二實施方式中，

所述柔性電路板的兩端具有第一硬板區域及第二硬板區域；

所述第一硬板區域與所述閃光燈罩相匹配，所述第一硬板區域具有定位孔，所述定位孔與所述燈罩底座的定位柱相匹配；

所述第一硬板區域具有LED燈槽；

所述LED燈槽的數量與LED燈的數量相等，且位置與所述導光柱對應。

本實用新型第三方面提供一種終端，包括：

攝像頭組件、終端主板、終端外殼及權利要求7至9中所述的閃光燈組件；

所述攝像頭組件及所述閃光燈組件與所述終端主板電連接；

所述終端外殼用于固定所述攝像頭組件、所述終端主板及所述閃光燈組件。

從以上技術方案可以看出，本實用新型實施例具有以下優點：

終端的閃光燈組件具有燈罩底座和燈罩鏡片，燈罩鏡片具有環形鏡片，環形鏡片朝向燈罩底座的一面具有光線散射紋，LED燈放置于光線散射紋下，使得閃光燈組件的散光效果增強，從而提高了終端的補光效果，使得終端可以在光線復雜的環境以及光線較暗的環境下拍攝，提高了用戶的產品體驗。

附圖說明

為了更清楚地說明本實用新型實施例技術方案，下面將對實施例和現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。

圖1為本實用新型實施例中閃光燈罩的一個結構示意圖；

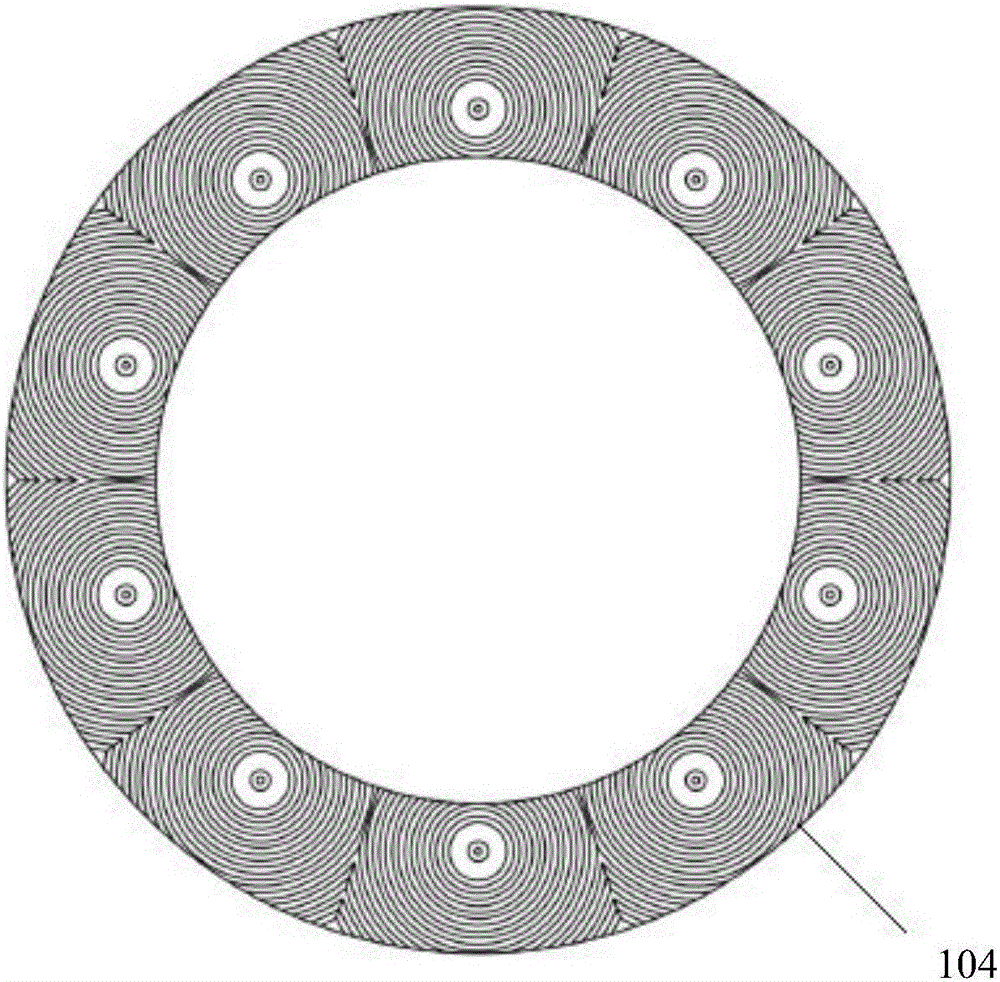

圖2a和圖2b為本實用新型實施例中光線散射紋的示意圖；

圖3為本實用新型實施例中閃光燈組件的一個結構示意圖；

圖4為本實用新型實施例中閃光燈組件的另一個結構示意圖；

圖5為本實用新型實施例中柔性電路板的一個結構示意圖；

圖6為本實用新型實施例中終端的一個結構示意圖。

具體實施方式

本實用新型實施例提供了一種閃光燈罩、閃光燈組件及終端，用于增強散光，從而提高補光效果，提高用戶的產品體驗。

為了使本技術領域的人員更好地理解本實用新型方案，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分的實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本實用新型保護的范圍。

下面通過具體實施例，分別進行詳細說明。

請參閱圖1，本實用新型提供一種閃光燈罩，包括：

燈罩底座101，燈罩底座101上具有環形凸起部102，環形凸起部102具有圓柱形容納腔103；

環形鏡片104，環形鏡片104設置于環形凸起部102上，環形鏡片102朝向所述燈罩底座101的一面具有光線散射紋。

按照現有的工藝，一般制作環形鏡片103的標準為內徑5至6mm和外徑7至8mm的圓環形的透明注塑材料，在環形鏡片103上制作光線散射紋。

本實用新型實施例中，終端上閃光燈罩的環形鏡片104上具有光線散射紋，當LED燈處于閃光燈罩下時，光線散射紋可以使得散光效果增強，從而提高了補光效果，使得終端可以在光線復雜的環境以及光線較暗的環境下拍攝，提高了用戶的產品體驗。

可選的，如圖1所示，本實用新型的一些實施例中，

半透鏡片105，半透鏡片105設置于環形鏡片104的中間。

半透鏡片105的半徑與環形鏡片104的內徑相等。

可選的，如圖2a和圖2b所示，本實用新型的一些實施例中，

光線散射紋具有多條環形散射紋路，環形散射紋路與環形鏡片104具有相同的圓心；

或者，

光線散射紋具有多個散射區，散射區具有多個同心圓，多個同心圓的圓心位置為預設的LED燈位置。

根據光學原理，合理的設置光線散射紋，可以更好的增加散光效果。

需要說明的是，除了本實用新型實施例中舉例的兩種方式，光線散射紋 還可以為其他方式，具體不做限定。

可選的，本實用新型的一些實施例中，

燈罩底座101、環形凸起部102及環形鏡片104為一體注塑成型，注塑的材料使用的是有機玻璃(Polymethyl methacrylate，PMMA)，化學名稱叫聚甲基丙烯酸甲酯，是由甲基丙烯酸甲酯聚合而成的高分子化合物，是一種開發較早的重要熱塑性塑料，有機玻璃分為無色透明，有色透明，珠光及壓花有機玻璃四種。

可選的，如圖1所示，本實用新型的一些實施例中，閃光燈罩還包括：

導光柱106，導光柱106設置于環形鏡片104具有光線散射紋的一面。

定位柱107，定位柱107位于燈罩底座101上。

本實施例中，導光柱106更加有利于增強散光效果，定位柱107在燈罩底座101上一般為兩個以上，如果為兩個時，定位柱107設置在燈罩底座101的對角位置，起到穩定閃光燈罩的作用。

請參閱圖3及圖4，本實用新型提供一種閃光燈組件，包括：

激光輔助對焦組件301、N個LED燈302、柔性電路板303及上述實施例中的閃光燈罩10；

激光輔助對焦組件301放置于閃光燈罩10的半透鏡片104下方；

N個LED燈302均勻分布于閃光燈罩10的環形鏡片103的下方；

激光輔助對焦組件301及N個LED燈302與柔性電路板303電連接，閃光燈罩10固定于柔性電路板303上。

本實用新型實施例中，終端的閃光燈組件中閃光燈罩10的環形鏡片103上具有光線散射紋，N個LED燈302均勻分布于閃光燈罩10的環形鏡片103的下方，可以增強散光效果，從而提高了補光效果，使得終端可以在光線復雜的環境以及光線較暗的環境下拍攝，提高了用戶的產品體驗。

可選的，本實用新型的一些實施例中，

當閃光燈罩10包括導光柱時，N個LED燈302均勻分布于閃光燈罩10的環形鏡片104的下方，且位置與導光柱對應。

可選的，本實用新型的一些實施例中，

N個LED燈302中冷光LED燈和暖光LED燈的數量相等，冷光LED燈 和暖光LED燈均勻且交替設置于環形鏡片104的下方，位置與閃光燈罩10的導光柱對應；

或，

N個LED燈中冷光LED燈和暖光LED燈的數量不相等，冷光LED燈和暖光LED燈均勻設置于環形鏡片104的下方，位置與閃光燈罩10的導光柱對應。

根據實際測試的情況，暖光LED燈和冷光LED燈數量相等時，達到的補光效果是最好的；根據閃光燈的數量設置與燈光強度分析得到，冷光LED燈和暖光LED燈的總數為8、10和12個的時候，散光效果比較好，因為數量過少時，總體燈光強度過小；數量過多時，閃光燈過于密集，達不到散光效果，并且在設置暖光LED燈和冷光LED燈位置時，可以交替且均勻設置于環形鏡片104的下方，也可不交替且均勻設置與環形鏡片104的下方，需要說明的是，暖光LED燈和冷光LED燈數量相等時，交替設置是最好的方式，暖光LED燈和冷光LED燈數量不相等時，則無法按照交替設置的方式實現設置，此時，通過其他排布方式進行設置。

可選的，如圖5所示，本實用新型的一些實施例中，

柔性電路板303的兩端具有第一硬板區域501及第二硬板區域502；

第一硬板區域501與閃光燈罩10相匹配，第一硬板區域501具有定位孔503，定位孔503與燈罩底座10的定位柱相匹配。

本實施例中，柔性電路板303是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性的可撓性印刷電路板，具有配線密度高、重量輕、厚度薄及彎折性好的特點，由于柔性電路板彎折性好，因此需要在一端設置第一硬板區域501，用于固定閃光燈罩10，另外，在另一端同樣設置第二硬板區域502，用于安裝連接主板的接口。

可選的，本實用新型的一些實施例中，

第一硬板區域501具有LED燈槽；

LED燈槽的數量與LED燈的數量相等，且冷光LED燈和暖光LED燈交錯放置于LED燈槽中。

本實施例中，設置LED燈槽是為了穩固LED燈的位置，防止終端的震動 造成LED燈位置變動。

請參閱圖6，本實用新型提供一種終端，包括：

攝像頭組件601、終端主板602、終端外殼603及上述實施例中的閃光燈組件40；

攝像頭組件601及閃光燈組件40與終端主板602電連接；

終端外殼603用于固定攝像頭組件601、終端主板602及閃光燈組件40。

綜上，本實用新型具有以下優點：

終端的閃光燈組件具有閃光燈罩，閃光燈罩的環形鏡片具有光線散射紋，將LED燈放置于光線散射紋下，使得閃光燈組件的散光效果增強，從而提高了終端的補光效果，使得終端可以在光線復雜的環境以及光線較暗的環境下拍攝，提高了用戶的產品體驗。

在上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳細描述的部分，可以參見其它實施例的相關描述。

需要說明的是，對于前述的各方法實施例，為了簡單描述，故將其都表述為一系列的動作組合，但是本領域技術人員應該知悉，本實用新型并不受所描述動作順序的限制，因為依據本實用新型，某些步驟可以采用其它順序或者同時進行。其次，本領域技術人員也應該知悉，說明書中所描述的實施例均屬于優選實施例，所涉及的動作和模塊并不一定是本實用新型所必須的。

以上所述，以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
