本申請涉及電子蠟燭。

背景技術：

電子蠟燭又可被稱為電子LED蠟燭，其由剛開始的簡單的模擬蠟燭的外形做出LED燈芯，發展到現在可模擬噴泉聲效的電子音樂噴泉蠟燭，其功能越來越多，色彩越來越多，樣式也越來越豐富。其不僅具有照明的實用性和安全性，而且具有觀賞性和裝飾性。模擬真火的電子蠟燭，因其發光器件能夠模擬傳統礦物蠟燭的燃燒形態，能夠營造出一種寧靜祥和的氣氛，使人情緒放松，因而大受歡迎，越來越多的人選擇將其作為一種軟裝飾品。

目前，為了追求電子蠟燭燭光搖曳的效果，人們大多數都在火焰片及照射燈光變化方面下功夫。但是，人們對美的追求是無限的，為了追求更加逼真的藝術效果，仍然還有進一步完善的空間。

技術實現要素：

本申請提供一種新型的電子蠟燭。

本申請提供的電子蠟燭，包括火焰片、磁性體、磁場產生機構以及防護件，所述磁性體位于磁場產生機構上方，所述磁場產生機構能產生磁場驅動磁性體運動，所述磁性體能夠帶動火焰片搖晃；所述防護件設置在磁性體與磁場產生機構之間，所述防護件至少在磁場產生機構的上方形成遮擋，對磁場產生機構進行防護。

作為所述電子蠟燭的進一步可選方案，所述防護件具有至少一個第一排水口，用于排出防護件上的積水。

作為所述電子蠟燭的進一步可選方案，所述防護件至少具有擋板，所述第一排水口位于擋板表面的最低位置，使所述擋板上的積水能夠向第一排水口流動。

作為所述電子蠟燭的進一步可選方案，所述擋板表面具有從中間向側邊由高到低延伸的擋面和圍繞擋面設置的排水槽，所述第一排水口設置在排水槽內，所述排水槽的槽底向第一排水口傾斜設置，使所述排水槽內的積水向第一排水口流動。

作為所述電子蠟燭的進一步可選方案，所述擋板具有向一側傾斜的斜面，所述第一排水口設置在斜面上較低的一側。

作為所述電子蠟燭的進一步可選方案，還包括排水通道，所述排水通道一端與所述第一排水口連通，另一端通向電子蠟燭外，用以排出積水。

作為所述電子蠟燭的進一步可選方案，所述電子蠟燭底部還具有第二排水口，所述第一排水口與第二排水口通過排水通道連通。

作為所述電子蠟燭的進一步可選方案，所述防護件和磁場產生機構安裝在支架上，所述磁場產生機構位于防護件的下方。

作為所述電子蠟燭的進一步可選方案，所述防護件基本呈杯狀，所述支架安裝在防護件的杯體內，所述磁場產生機構位于防護件杯底的下方，所述杯底對磁場產生機構形成遮擋。

作為所述電子蠟燭的進一步可選方案，所述磁場產生機構為線圈。

本申請的有益效果是：

本申請提供的電子蠟燭包括火焰片、磁性體、磁場產生機構以及防護件。該磁性體位于磁場產生機構上方，該磁場產生機構能產生磁場驅動磁性體運動，該磁性體能夠帶動火焰片晃動，從而營造逼真的火焰搖晃效果。防護件設置在磁性體與磁場產生機構之間，其至少在磁場產生機構的上方形成遮擋，對磁場產生機構進行防護，避免水、灰塵等落到磁場產生機構上，影響磁場產生機構的工作。

附圖說明

圖1為本申請電子蠟燭第一種實施例的剖視圖；

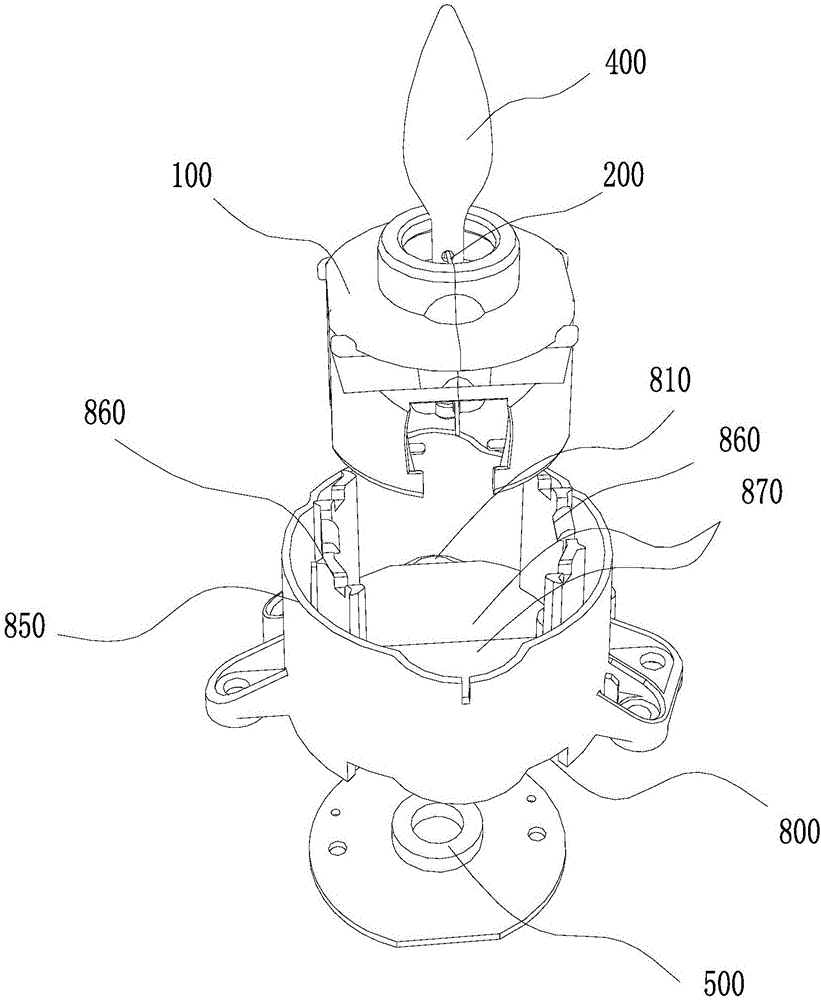

圖2為圖1所示實施例中支架、防護件和線圈分解圖；

圖3為圖2所示結構組裝后示意圖；

圖4為圖2所示結構中防護件的示意圖；

圖5為圖1所示電子蠟燭的機座底部示意圖；

圖6為本申請電子蠟燭第二種實施例的剖視圖；

圖7為本申請電子蠟燭第三種實施例的分解圖；

圖8為圖7所示實施例中支架、火焰片示意圖；

圖9為圖8所示結構的分解圖；

圖10為圖8所示實施例中省略第一支架后的結構示意圖。

具體實施方式

下面通過具體實施方式結合附圖對本發明作進一步詳細說明。本申請可以以多種不同的形式來實現，并不限于本實施例所描述的實施方式。提供以下具體實施方式的目的是便于對本申請公開內容更清楚透徹的理解，其中上、下、左、右等指示方位的字詞僅是針對所示結構在對應附圖中位置而言。

然而，本領域的技術人員可能會意識到其中的一個或多個的具體細節描述可以被省略，或者還可以采用其他的方法、組件或材料。在一些例子中，一些實施方式并沒有描述或沒有詳細的描述。

此外，本文中記載的技術特征、技術方案還可以在一個或多個實施例中以任意合適的方式組合。對于本領域的技術人員來說，易于理解與本文提供的實施例有關的方法的步驟或操作順序還可以改變。因此，附圖和實施例中的任何順序僅僅用于說明用途，并不暗示要求按照一定的順序，除非明確說明要求按照某一順序。

本文中為部件所編序號本身，例如“第一”、“第二”等，僅用于區分所描述的對象，不具有任何順序或技術含義。而本申請所說“連接”、“聯接”，如無特別說明，均包括直接和間接連接(聯接)。

本申請主要提供一種電子蠟燭，其包括支架、火焰片、磁性體、磁場產生機構以及防護件。該磁場產生機構能產生磁場驅動磁性體運動，該磁性體能夠帶動火焰片晃動。該防護件則至少在磁場產生機構的上方形成遮擋，對磁場產生機構進行防護，避免水、灰塵等落到磁場產生機構上，影響磁場產生機構的工作。

實施例一：

本實施例一提供一種電子蠟燭。

該電子蠟燭包括機芯和蠟筒。請參考圖1，該機芯包括支架100、支承件200、磁性體300、火焰片400、磁場產生機構500、發光元件600、座體700以及控制電路(未示出)。

該支架100的中部具有一個通孔，火焰片400通過支承件200安裝在支架上，并且火焰片400的上端從該通孔中伸出。發光元件600位于火焰片400的側下方，也固定在支架100上，保證發光元件600發出的光可照射在火焰片400上。

該火焰片400以可活動的方式安裝在支承件200上。磁性體300(如磁鐵)安裝在火焰片400上，用于傳動火焰片400，例如支承件200是銅絲，通過設孔懸掛方式安裝在該銅絲上。磁場產生機構500能產生磁場驅動安裝在火焰片400上的磁性體300運動。進而帶動火焰片400運動，使火焰片400在燈光的照射下形成更逼真的燭火搖曳效果。

當然，在其他實施方式中，該支承件200也可以是以可活動的方式安裝在支架100上，磁性體300安裝在支承件200上，用于傳動支承件200。磁場產生機構500能產生磁場驅動安裝在支承件200上的磁性體300運動。火焰片400安裝在支承件200上，該支承件200能夠在磁性體300的傳動下一起運動，進而帶動火焰片400運動。

請參考圖1至4，本實施還包括防護件800。該防護件800至少在磁場產生機構500的上方形成遮擋，對磁場產生機構500進行防護。本實施例磁場產生機構500以線圈為例，該磁性體300位于線圈500上方，由于線圈500上方對著支架100上的通孔，因此時有液體或者灰塵落入到線圈500內。防護件800設置在磁性體300與線圈500之間。從支架100的通孔掉落的液體和灰塵會被防護件800攔著，避免其對線圈500造成影響。

具體地，防護件800還具有至少一個第一排水口810，用于排出防護件800上的積水。該第一排水口810的設置可以使得防護件800上的積水可以及時的排出去，避免在電子蠟燭內部累積。同時積水的排出也可以帶走防護件800上積累的灰塵，順便排出灰塵等。

當然，也可以不設置第一排水口810，當防護件800上的液體積累到一定量，取出防護件800，倒掉積水。

請繼續參考圖1至4，該防護件800至少具有擋板820，該第一排水口810位于擋板820表面的最低位置，使擋板820上的積水能夠向第一排水口810流動。利用重力的作用，積水會自動自高處流向低處，最后從第一排水口810排出。該第一排水口810可設計成喇叭口形狀，以便于積水的排出。

該擋板820表面具有從中間向側邊由高到低延伸的擋面，本實施例具體擋面870大致呈中間高兩邊低的形狀。擋板820還具有圍繞擋面870設置的排水槽830，該第一排水口810設置在排水槽830內，排水槽830的槽底向第一排水口810傾斜設置，使排水槽830內的積水向第一排水口810流動。

該排水槽830內可設置多個第一排水口810，每個第一排水口810的周圍均由高處向其延伸，從而將積水匯集到第一排水口810處。

請參考圖1和4，該擋面870中間高兩邊低，其由中部的頂端開始向兩側傾斜設置。當然，該擋面870也可以是中間高四周低這種形狀，例如基本成錐面、球面或者類似形狀。

請參考圖2和3，該防護件800基本呈杯狀，該杯狀的防護件800通過固定部860固定在座體700上。支架100安裝在防護件800的杯體內，具體可在杯體內設置對稱的安裝架840，將支架100兩端固定在安裝架840上。線圈500位于防護件800杯底的下方，杯底對磁場產生機構500形成遮擋。該杯狀的防護件800不僅可用于積水的排出，而且在第一排水口810排水不及時或者堵塞時，該防護件800還可以起到緩存積水的作用。

當然，除了以上設置成中部高邊緣低這種方式外，也可能為其他形狀，例如，一側高一側低這種形狀。

進一步地，請參考圖1和3，還包括排水通道710，該排水通道710一端與第一排水口810連通，另一端通向電子蠟燭外，用以排出積水。

請參考圖3和5，在電子蠟燭的底部，本實施例具體為座體700的底部設有第二排水口711，第一排水口810和第二排水口711通過排水通道710連通，直接將水向下排出。這樣在使用時可及時排出電子蠟燭中的積水，避免影響內部各部件的工作，尤其是電子元器件。

該排水通道710可以使豎直排列，也可以是沿斜下方延伸設置。無論采用何種形狀布置，只要保證積水能夠向下流走即可。

該座體700起支撐作用，例如電池(未示出)、支架100、火焰片400等都可支撐在該座體700上。該蠟筒900罩設在機芯上。座體700的底面具有支撐部，支撐部底端與蠟筒900底端齊平或向下凸出于蠟筒900底端，使電子蠟燭能夠通過支撐部實現支撐。

該支撐部可以是一些設置在座體700底面的支撐件，也可以是底面的部分平面，即面支撐。該支撐部底端與蠟筒900底端齊平或向下凸出于蠟筒900底端，可以保證座體700受力，避免座體700懸空掉落。

考慮到如果支撐部底端與蠟筒900底端齊平，即支撐部和蠟筒900同時支撐受力，在這種情況下，如果電子蠟燭在一個地方放置太久，蠟筒900容易粘住放置平臺。如果是這種情況，可選擇將支撐部底端向下凸出于蠟筒900底端，即只利用支撐部來支撐受力，蠟筒900懸空，與放置平臺分離。

當支撐部為自座體700底面凸起的支撐件時，該支撐件的底端與蠟筒900底端齊平或凸出于蠟筒900底端。

支撐件為至少三個，請參考圖5，該實施例中支撐件720為三個，該三個支撐件720成三角形分布在座體700的底面，支撐效果非常穩固。

該支撐件720與座體700底面一體成型，如注塑成型。或者，支撐件720與座體700可拆式固定，例如采用自粘腳作為支撐件720。

其中，當座體700底部具有開關730時，最好是將支撐件720凸出的高度大于開關730凸出的高度，以免開關730接觸到放置平臺。

在蠟筒900底部與座體700底部的配合處可設置有密封圈進行密封防水處理，使該電子蠟燭可使用到戶外等濕氣較重的環境中。而且座體700上具有電池倉和倉蓋，在電池倉與倉蓋之間也可設置密封圈進行密封防水處理，避免水汽進入到電池倉內。

實施例二：

本實施例二提供另一種電子蠟燭。

本實施例所示電子蠟燭與實施例一的區別之處在于：防護件800的擋板820a形狀不同。

具體地，請參考圖6，該防護件800的擋板820a具有向一側傾斜的斜面，該第一排水口810設置在斜面上較低的一側。該擋板820a也可以設置一圈如實施例一所示的排水槽830，用于將積水匯集到第一排水口810處。

實施例三：

本實施例三提供第三種電子蠟燭。

本實施例所示電子蠟燭與實施例一的區別之處在于：防護件結構以及其與支架的配合不同。

該防護件和磁場產生機構(以線圈為例)安裝在支架上，該磁場產生機構位于防護件的下方，至少在磁場產生機構的上方形成遮擋，對磁場產生機構500進行防護。

具體地，請參考圖7至10，該電子蠟燭的機芯還包括機殼920，該機殼920罩設在座體700上，將支架100、磁性體300、火焰片400、線圈500、發光元件600等均罩住，僅火焰片400從機殼920中伸出。蠟筒900則罩扣在該機殼920上。

請參考圖9至10，該支架100包括第一支架110和第二支架120，其相互拼接扣合連接。

請參考圖9，該防護件800a就是一個擋板，該擋板820a固定在第二支架120上，可以是一體注塑成型，也可以是焊接、粘接或者螺接等方式固定，而在第一支架110上設有卡臺112，拼接時該擋板820a放置在卡臺112上，由卡臺112對擋板820a進行支撐。該卡臺112為對稱設置，分別對應擋板820a的兩側。

如圖9所示，在第一支架110和第二支架120上還分別設有安裝槽111、121，該安裝槽111、121位于擋板820a的下方，將裝有線圈500的電路板卡接在安裝槽111、121內實現固定，使擋板820a擋在線圈500的正上方。

同樣地，該擋板820a上也設置了第一排水口810a，用以排出擋板820a上的積水。此外，擋板820a也可以根據實施例一和二所述相關結構進行變形，如擋板820a的形狀、排水通道710的設置、支撐件720的設置等。

以上內容是結合具體的實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換。
