本實用新型涉及一種導光裝置，尤其涉及一種燈具導光裝置。

背景技術：

反光罩被廣泛應用于各種燈具中，用來提高燈具的投光均勻度。傳統的反光罩往往很大，以達到所需的發光均勻度或是強度分布，但由于成本及材料的限制，發光均勻度常常差強人意，更降低了燈具的整體照明效率。尤其對于基于LED燈珠的燈具，由于LED發光集中于垂直方向，傳統燈具的反光罩很難起到均勻投光或是改變投光強度分布的效果?，F在市場上還有基于透鏡設計的燈具來取代傳統反光罩，但由于成本高、重量和體積過大，很難被廣泛接受。

有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種燈具導光裝置，使其更具有產業上的利用價值。

技術實現要素：

為解決上述技術問題，本實用新型的目的是提供一種燈具導光裝置。

本實用新型的燈具導光裝置，包括有裝置本體，其中：所述裝置本體包括有導光板，所述導光板的上方，或是下方，或是內部設置有一個或是若干導光結構，所述導光結構為實體造型結構和/或是空洞造型結構。

進一步地，上述的燈具導光裝置，其中，所述導光結構的垂直橫截面為，三角形，和/或是梯形，和/或是矩形構成。

更進一步地，上述的燈具導光裝置，其中，所述三角形、梯形、矩形的邊為直線構造，和/或是曲線構造。

更進一步地，上述的燈具導光裝置，其中，所述導光結構的垂直橫截面為，圓柱體，和/或是圓錐體，和/或是圓臺，和/或是球體，和/或是橢球體，和/或是棱錐體，和/或是棱臺構造。

更進一步地，上述的燈具導光裝置，其中，所述導光板為上下雙層結構，所述上下雙層結構之間構成容納空間，所述容納空間內分布有導光結構，或是，上層平板分布有導光結構，或是，下層平板分布有導光結構。

再進一步地，上述的燈具導光裝置，其中，所述導光板的邊緣設置有銜接結構，所述銜接結構為卡槽，或是為凸塊。

借由上述方案，本實用新型至少具有以下優點：

1、通過導光板與導光結構的相互配合，實現均勻投光，滿足較佳的照明效果。

2、可實現免反光罩的設計，且無需采用價格高昂的透鏡，降低了實施成本。

3、整體構造簡單，易于制造，重量輕，滿足多渠道的使用需求。

4、能夠針對現有燈具，只需要進行局部的改動，對燈罩前端進行替換即可，便于實施。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。

附圖說明

圖1是導光結構位于導光板上方的結構示意圖。

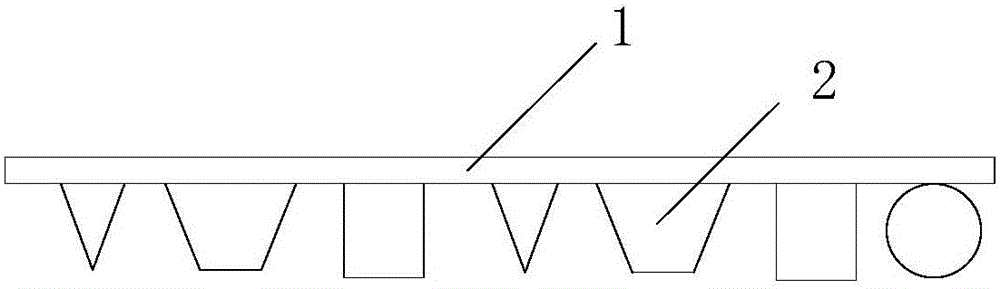

圖2是導光結構位于導光板下方的結構示意圖。

圖3是導光結構位于導光板中間的結構示意圖。

圖4是垂直橫截面為三角形結構的導光結構的光路示意圖。

圖5是三角形結構的導光結構的橫截面構造示意圖。

圖中各附圖標記的含義如下。

1導光板 2導光結構

3容納空間

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1至5的燈具導光裝置，包括有裝置本體，其與眾不同之處在于：該裝置本體包括有導光板1。具體來說，為了實現有效的到導光效果，擴大光輻照面積，同時滿足投光均勻的使用需求，在導光板1的上方，或是下方，或是內部設置有一個或是若干導光結構2。同時，考慮到制造工藝的不同，以及照射光波的不同，能夠有效貼合實際使用的需要，導光結構2為實體造型結構和/或是空洞造型結構。

結合本實用新型一較佳的實施方式來看，所采用的導光結構2的垂直橫截面為，三角形，和/或是梯形，和/或是矩形構成，以此滿足不同的投光均勻度需要。當然，亦可以采用其他多邊形構造，再次不再窮舉贅述。并且，考慮到制造工藝的不同，所采用的三角形、梯形、矩形的邊為直線構造，和/或是曲線構造。這樣，在實際配置使用的時候，依據直線構造、曲線構造，可形成不同的投光角度與范圍，在免反光罩使用的同時，起到較佳的使用效果。

進一步來看，還可以采用如下方式來實現，比如，導光結構2的垂直橫截面為，圓柱體，和/或是圓錐體，和/或是圓臺，和/或是球體，和/或是橢球體，和/或是棱錐體，和/或是棱臺構造。當然，也可采用其他的多面體構造。這些構造可與多邊形構造相輔相成，提升使用效果。

同時，為了能夠實現有效的透鏡效果，更好的取代反光罩，滿足適度的聚焦需求，導光板1為上下兩個相互平行分布的平板構成，平板之間構成容納空間3，容納空間3內分布有導光結構2?；蚴?，上層平板分布有導光結構2。當然，亦可以是在下層平板分布有導光結構2，滿足某些特殊構造的使用需要。

具體來說，結合不同的實際使用需求來看，本實用新型所采用的導光板1可以是平板，也可以是彎的或弧形的，只要上下兩個表面平行或間距不變就行。同時，針對某些特殊使用需求來看，導光板1甚至可以不是均勻厚度，也就是說上下兩個表面可以不平行，這樣起到一定的透鏡作用。同時，導光板1上下表面不平行帶來的另一個好處是，光相對于導光結構的入射角可以更自由的根據需要調整，滿足不同的使用需求。

再進一步來看，考慮到能夠有效配合LED照明的使用，提升投光的均勻度，所采用的導光結構2，呈環形分布在導光板1的上方，或是下方，或是內部。與此同時，呈環形分布的導光結構2相對于導光板1中心的對稱性，與后續安裝的燈具的光源分布相對于其中心的對稱性相同。并且，導光結構2的中心與燈具內光源分布的中心同軸，能夠起到更好的照射效果。當然，結合實際的使用來看，由于照明燈具的外形，照明零部件的分布均不盡相同。為此，導光結構2也可以采用其他方式分布，比如對于方形的燈具，導光結構最好是方形的環。又比如，對于燈管，導光結構最好是一條一條的平行結構?？傊?，導光結構的分布盡量采用燈具本身的對稱性即可。

再者，為了便于與燈具的燈殼進行穩固的結合，且盡可能減少配套固定組件的使用，方便安裝的同時，降低成本，在導光板1的邊緣設置有銜接結構。當然，考慮到燈殼上預留定位的結構不一樣，采用的銜接結構為卡槽，或是為凸塊，予以相適應的配合。

本實用新型的工作原理如下：

以棱錐體作為導光結構為例，一束平行光線垂直射入棱錐體(由三角形代表)。空氣的折射率為1.0，棱錐的折射率設為1.5(一般有機玻璃的折射率)。由于棱錐的折射率大于空氣，根據菲涅爾定律光線的折射角小于入射角，入射光線在椎體內改變方向。光線在射出棱錐時，由同樣原理入射角小于折射角，出射光線進一步改變方向。因此，不難看出此種棱錐結構可以將垂直入射的光線(也包括小角度的光線)大角度射出。

LED光源不同于傳統光源，其發光多集中與垂直方向，因此傳統的拋物線形反光罩很難起到作用。如果將上面提到的棱錐放到LED光源的正上方，就可有效的將垂直射入的光線轉向周圍。設計中最重要的是確定棱錐的夾角，因為它決定了光線的出射角度。為了進一步降低結構整體的體積、重量和成本，可以采用多個小棱錐代替一個大棱錐的辦法(類似于菲涅爾透鏡)。下面具體給出此種帶有導光結構的導光板的數值模擬結果。

導光板為1.5毫米厚的有機玻璃平板，直徑100毫米。本實施例的，導光板上的導光結構為三個同心的圓環，圓環的橫截面為變長為2毫米三角形。三角形的間距為2.5毫米，直徑分別為32，41，50毫米。導光板被放置于燈具整體的中心軸。通過進行數值模擬可以得出結論，在2.3米遠處垂直方向上4米直徑范圍內，投光的均勻度可以達到71％。

通過上述的文字表述并結合附圖可以看出，采用本實用新型后，擁有如下優點：

1、通過導光板與導光結構的相互配合，實現均勻投光，滿足較佳的照明效果。

2、可實現免反光罩的設計，且無需采用價格高昂的透鏡，降低了實施成本。

3、整體構造簡單，易于制造，重量輕，滿足多渠道的使用需求。

4、能夠針對現有燈具，只需要進行局部的改動，對燈罩前端進行替換即可，便于實施。

以上所述僅是本實用新型的優選實施方式，并不用于限制本實用新型，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
