本實用新型涉及LED燈具技術領域，尤其涉及一種LED燈具的控制裝置。

背景技術：

當前全球能源短缺的憂慮再度升高的背景下，節約能源是我們未來面臨的重要的問題，在照明領域，LED發光產品的應用正吸引著世人的目光，LED作為一種新型的綠色光源產品，必然是未來發展的趨勢，二十一世紀將進入以LED為代表的新型照明光源時代。LED被稱為第四代照明光源或綠色光源，具有節能、環保、壽命長、體積小等特點，可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明和城市夜景等領域。世界上一些經濟發達國家圍繞LED的研制展開了激烈的技術競賽。

然而現有的LED燈具的控制裝置在使用過程中存在著一些不足之處，傳動的LED燈具固定在某個地方不能進行移動，使得房間中的光照亮度不均與，有的地方比較亮，有的地方比較暗，當用戶需要在光線比較暗的地方需找東西時，LED燈具難以進行照明。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種LED燈具的控制裝置。

為了實現上述目的，本實用新型采用了如下技術方案：一種LED燈具的控制裝置，包括LED燈泡，所述LED燈泡的外側安裝有燈泡面罩，所述LED燈泡的內部通過緩沖保護層與AVR中央控制處理器連接，且AVR中央控制處理器的外側安裝有散熱板，所述散熱板的頂部通過彎曲連接桿與伸縮控制器，所述伸縮控制器的兩側通過轉動連接桿與固定軸承，所述轉動連接桿上通過伸縮鏈條與旋轉控制器傳動連接，所述AVR中央控制處理器的輸出端與遙控器輸入端通過局域網連接，所述遙控器上設置有第一調節按鈕和第二調節按鈕。

作為上述技術方案的進一步描述：

所述伸縮控制器的內部中間位置處安裝有連接線。

作為上述技術方案的進一步描述：

所述LED燈泡由白熾燈、紅燈泡、和綠燈泡組成，藍燈泡位于白熾燈的外側，紅燈泡位于藍燈泡的外側，綠燈泡位于紅燈泡的外側。

作為上述技術方案的進一步描述：

所述AVR中央控制處理器輸出端與旋轉控制器和伸縮控制器輸入端電性連接。

作為上述技術方案的進一步描述：

所述散熱板與燈泡面罩之間為可拆卸結構。

本實用新型中，首先在LED燈具中設置有伸縮控制器，通過該伸縮控制器可以調節彎曲連接桿進行不同角度的調節，使得LED照明燈可以對著房間不同角度的地方進行照明，當用戶需要在房間里面較為黑暗的地區需找東西時，可以將LED照明燈對準所在地進行照明，使用效果更好，其次該LED燈具可以通過旋轉控制器將其收縮到墻體中，在LED燈具不使用時，可以防止灰塵的堆積，使得該LED燈具的使用壽命更長，最后該LED燈具的轉動和收縮均通過遙控器進行控制，并且該遙控器還可以控制燈光的顏色，根據用戶的需求自行進行調節，改變以往的燈光色彩編程式調節的問題，使得燈光調節的自主性更好。

附圖說明

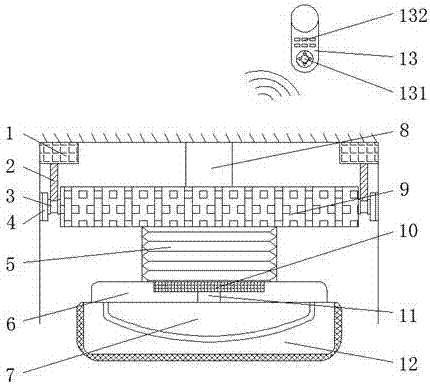

圖1為本實用新型提出的一種LED燈具的控制裝置的結構示意圖；

圖2為本實用新型LED燈泡的內部結構示意圖。

圖例說明：

1-旋轉控制器、2-伸縮鏈條、3-轉動連接桿、4-固定軸承、5-彎曲連接桿、6-散熱板、7-LED燈泡、71-白熾燈、72-紅燈泡、73-藍燈泡、74-綠燈泡、8-連接線、9-伸縮控制器、10-AVR中央控制處理器、11-緩沖保護層、12-燈泡面罩、13-遙控器、131-第一調節按鈕、132-第二調節按鈕。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1-2，一種LED燈具的控制裝置，包括LED燈泡7， LED燈泡7的外側安裝有燈泡面罩12，LED燈泡7的內部通過緩沖保護層11與AVR中央控制處理器10連接，且AVR中央控制處理器10的外側安裝有散熱板6，散熱板6的頂部通過彎曲連接桿5與伸縮控制器9，伸縮控制器9的兩側通過轉動連接桿3與固定軸承4，轉動連接桿3上通過伸縮鏈條2與旋轉控制器1傳動連接，AVR中央控制處理器10的輸出端與遙控器13輸入端通過局域網連接，遙控器13上設置有第一調節按鈕131和第二調節按鈕132。

伸縮控制器9的內部中間位置處安裝有連接線8。

LED燈泡7由白熾燈71、紅燈泡72、和綠燈泡74組成，藍燈泡73位于白熾燈71的外側，紅燈泡72位于藍燈泡73的外側，綠燈泡74位于紅燈泡72的外側。

AVR中央控制處理器10輸出端與旋轉控制器1和伸縮控制器9輸入端電性連接。

散熱板6與燈泡面罩12之間為可拆卸結構。

旋轉控制器1用于控制伸縮鏈條2的收縮，使得轉動連接桿3向上提起，固定軸承4用于固定轉動連接桿3的位置，彎曲連接桿5用于控制散熱板6及其以下的零部件進行位置上的調節，散熱板6用于散熱，白熾燈71、紅燈泡72、藍燈泡73和綠燈泡74用于調節不同顏色的光亮，伸縮控制器9用于控制彎曲連接桿5的位置，AVR中央控制處理器10用于接收和處理信息，緩沖保護層10用于保護彎曲連接桿5的移動，遙控器13用于輸送信息。

工作原理：使用時，連接線8連通電源，使得LED燈泡7進行照明，當用戶需要調節LED燈泡7照明的方向時，按動遙控器13中的第一調節按鈕131,信息會輸送到AVR中央控制處理器10中，AVR中央控制處理器10在控制伸縮控制器9調節彎曲連接桿5的位置，使得LED燈泡7的照明方向進行改變，對用戶需要照明的地方進行照明，當用戶用不到該照明燈時，旋轉控制器1控制伸縮鏈條2的收縮，伸縮鏈條2帶動轉動連接桿3向上提起，從而帶動LED燈具整體進行收縮，使得LED燈具整體放置于墻體中進行保存，遙控器13中的第二調節按鈕132可以調節LED燈泡7中的白熾燈71、紅燈泡72、藍燈泡73和綠燈泡74不同程度的亮起，從而提高燈光調節的自主性。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
