本實用新型系應用于燈具的技術領域，尤指一種拼接式燈具。

背景技術：

習知天井燈多半吊掛于天花板下方，用于工業廠房、倉庫、車站大廳或來提供使用者照亮大面積場地或空間的照明燈具。

以天井燈照明裝置為例，一般傳統照明用的熒光燈、金屬鹵素化物燈、高壓鈉燈、水銀燈和白熾燈，無法有效地適切的照明距離提供足夠亮度。

請參閱圖6如下所示，習用的天井燈系由一燈座90裝設一燈泡91，且該燈泡91周圍罩設一聚光罩92，該聚光罩92往往體積龐大且笨重，當制作完成后的成品庫存所需空間大，以及于包裝的包材使用上成本高，此外載運成品時容易因外力碰撞而使該聚光罩92塌陷、破裂或變形而變成不良品造成整體成本的提高等問題，困擾相關人員已久。

有鑒于上述習知燈具結構的缺失，針對傳統燈具結構所存在的問題點，如何開發一種更具理想實用性的創新結構，實是消費者所殷切企盼，亦系相關業者須努力研發突破的目標及方向；有鑒于此，新型人本于多年從事相關產品的制造開發與設計經驗，針對上述的目標，詳加設計與審慎評估后，終得一確具實用性的本實用新型。

欲解決上述技術問題點:傳統燈具往往體積龐大且笨重，當制作完成后的成品庫存所需空間大，以及在包裝材料使用上成本高，此外載運成品時容易因外力碰撞而使該聚光罩塌陷、破裂或變形而變成不良品造成整體成本的提高等問題。

技術實現要素：

本實用新型的目的在于提供一種拼接式燈具，其結構更加簡單，裝卸便利，還具有快速散熱，有效利用室內空間，避免輕微碰撞而造成毀損等多項優點。

為實現上述們對，本實用新型公開了一種拼接式燈具，其特征在于包含:

至少二導熱板，該導熱板呈片狀扇形且兩側半徑的夾角處設一結合端，并于該導熱板的頂面由該結合端向扇形的弧邊放射狀設數散熱凸肋，此外該導熱板的底面固設數發光元件；以及

該導熱板的弧邊外周緣縱向固設數散熱管體，各散熱管體外側設二連結端，各連結端對應于該導熱板的兩側半徑，各導熱板的兩側半徑彼此抵靠且螺固各連結端，并將各結合端螺固于一中心定位件以形成一燈具本體。

其中，該燈具本體的頂面覆設一頂蓋件，該頂蓋件呈十字形且中央穿設一第一穿孔，該第一穿孔一側穿設一第二穿孔，并于該頂蓋件開設數散熱長孔，此外該頂蓋件的頂面中央螺固一吊掛元件。

其中，該頂蓋件的底面凸設二抵靠片，各抵靠片彼此平行，且該頂蓋件螺設二限位件，各限位件呈U形且相互平行對應于各抵靠片，并于各抵靠片及各限位件之間設一控制單元。

其中，各散熱管體的外周緣各自連接延伸于該導熱板頂面，并朝向該結合端形成一弧形散熱面，該弧形散熱面為縱向，以及該導熱板頂面固設一接合元件，該接合元件位于該弧形散熱面的一側，并由該頂蓋件的頂面向下對應螺固數定位元件于各接合元件中。

其中，該吊掛元件呈7字形開口式，且該吊掛元件的底部連通至該第一穿孔，并于該吊掛元件底部的頂面裝設一防水元件。

其中，該吊掛元件呈圓圈形封閉式，且該吊掛元件的底部密封該第一穿孔。

其中，該第二穿孔的頂面裝設一管線迫緊件。

其中，該導熱板的底部設一殼體，該殼體呈透明狀且覆設于各發光元件。

對照先前技術的功效:本實用新型的該燈具本體系由各該導熱板拼接而成，且各該發光元件系使用高效率的LED并配合各該導熱板及各該散熱管體來達成快速散熱的功效，此外各該導熱板體積小及重量輕并省略聚光罩的結構，因此不僅成品庫存所需空間要求較低能有效利用室內空間，以及降低整體包裝的使用的包材成本外，同時載運時整體結構不易因輕微碰撞而造成毀損，再者當本實用新型部分故障時僅需更換該發光元件故障對應該導熱板，能大幅降低更換或維修時的費用等優點。

附圖說明

圖1:本實用新型的外觀立體圖。

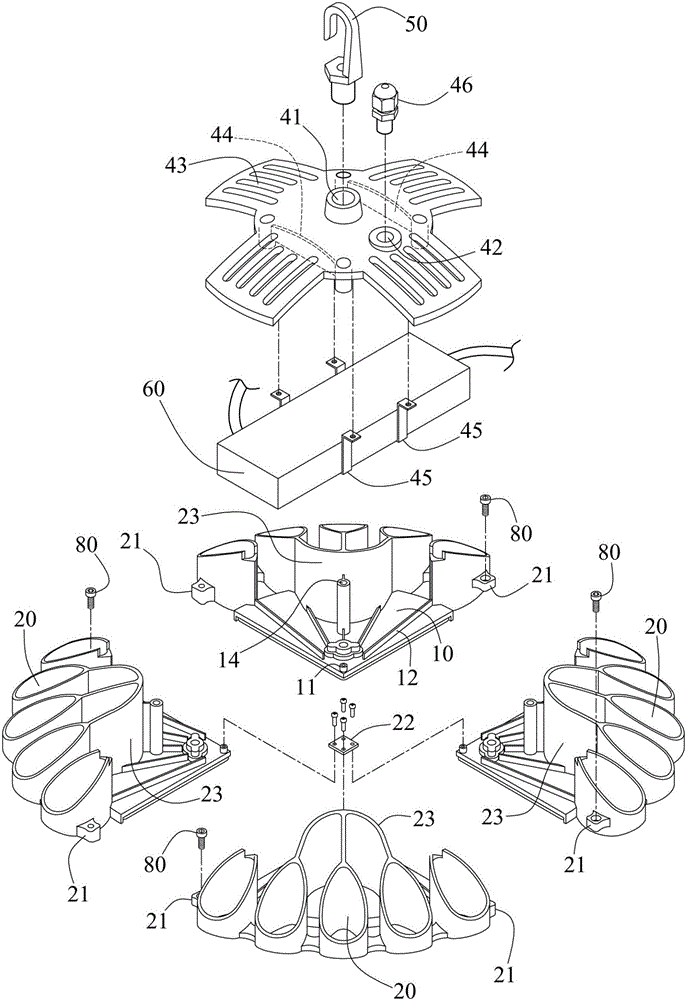

圖2:本實用新型的立體分解圖，

圖3:本實用新型的殼體分解示意圖。

圖4:本實用新型的部分分解立體示意圖。

圖5:本實用新型的吊掛元件另一實施例的作動示意圖。

圖6:習知的作動時側面剖視示意圖。

具體實施方式

首先，如圖1至圖5所示，系本實用新型較佳實施例，為此等實施例僅供說明之用，專利申請上并不受此結構的限制，本實用新型的實施例為一種拼接式燈具，系包含:

至少二導熱板10，該導熱板10呈片狀扇形且兩側半徑的夾角處設一結合端11，并于該導熱板10的頂面由該結合端11向扇形的弧邊放射狀設數散熱凸肋12，此外該導熱板10的底面固設數發光元件13。

該導熱板10的弧邊外周緣縱向固設數散熱管體20，各該散熱管體20外側設二連結端21，各該連結端21對應于該導熱板10的兩側半徑，令各該導熱板10的兩側半徑彼此抵靠且螺固各該連結端21，并將各該結合端11螺固于一中心定位件22以形成一燈具本體30。

其中，該燈具本體30的頂面覆設一頂蓋件40，各該頂蓋件40呈十字形且中央穿設一第一穿孔41，該第一穿孔41一側穿設一第二穿孔42，并于該頂蓋件40開設數散熱長孔43，此外該頂蓋件40的頂面中央螺固一吊掛元件50。

其中，該頂蓋件40的底面凸設二抵靠片44，各該抵靠片44彼此平行，且該頂蓋件40螺設二限位件45，各該限位件45呈U形且相互平行對應于各該抵靠片44，并于各該抵靠片44及各該限位件45之間設一控制單元60。

其中，各該散熱管體20的外周緣各自連接延伸于該導熱板10頂面，并朝向該結合端11形成一弧形散熱面23，該弧形散熱面23為縱向，以及該導熱板10頂面固設一接合元件14，該接合元件14位于該弧形散熱面23的一側，并由該頂蓋件40的頂面向下對應螺固數定位元件80于各該接合元件14中。

其中，該吊掛元件50呈7字形開口式，且該吊掛元件50的底部連通至該第一穿孔41，并于該吊掛元件50底部的頂面裝設一防水元件(圖未示)。

其中，該吊掛元件50呈圓圈形封閉式，且該吊掛元件50的底部密封該第一穿孔41。

其中，該第二穿孔42的頂面裝設一管線迫緊件46。

其中，該導熱板10的底部設一殼體70，該殼體70呈透明狀且覆設于各該發光元件13。

本實用新型組合時，系將各該導熱板10的兩側彼此相互抵靠，且各該連結端21成上下對應，同時各該連結端21固設于該中心定位件22后形成該燈具本體30，以及該頂蓋件40同心覆設于該燈具本體30的頂部，并由該頂蓋件40向下螺設各該定位元件80于各該接合元件14中，此外各該發光元件13穿設對應的各該導熱板10后電連接至該控制單元60，再由該控制單元60經該第一穿孔41或該第二穿孔42連接電連接特定動力源，令該控制單元60能操控各該發光元件13來因應使用者各種 光線強度或照射范圍等需求。

藉由以上構造，本實用新型所具優點如下：該燈具本體30主要由各該導熱板10的兩側邊相互抵靠后組合而成，且各該導熱板10底面裝設LED的各該發光元件13，并省略聚光罩的結構，當各該發光元件13部分損壞時能直接更換對應的該導熱板10，因此本實用新型的成品庫存時所需空間要求較低，更能有效利用室內空間，且降低整體包裝的使用的包材成本，同時載運時整體結構不易因輕微碰撞而造成毀損，再者當本實用新型僅需針對故障的該發光元件13所對應該導熱板10來更換，能大幅降低更換或維修時的費用等多項功效。

綜上所述，本實用新型確實已達突破性的結構設計，而具有改良的創作內容，同時又能夠達到產業上的利用性與進步性，且本實用新型未見于任何刊物，亦具新穎性，當符合專利法相關法條的規定，爰依法提出新型專利申請，懇請鈞局審查委員授予合法專利權，至為感禱。

唯以上所述，僅為本實用新型的一較佳實施例而已，當不能以的限定本實用新型實施的范圍；即大凡依本實用新型申請專利范圍所作的均等變化與修飾，皆應仍屬本實用新型專利涵蓋的范圍內。
