本實用新型涉及于燈具領域，尤其是一種抽拉式LED節能燈固定裝置。

背景技術：

抽拉式LED節能燈一般包括燈體和殼體，燈體的尾部設置于殼體內部并與殼體滑動配合，燈體外漏的長度可以根據需求調整。由于現有的抽拉式LED節能燈體積和重量較大，使用時必須拿在手中以便于隨時調節燈體外漏的長度，造成使用不方便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種抽拉式LED節能燈固定裝置，能夠?qū)⒊槔絃ED節能燈固定在人體上，以便于隨時調整，方便使用。

本實用新型是這樣實現的：一種抽拉式LED節能燈固定裝置，包括固定座和導向筒，

所述導向筒設置有導向腔，且導向筒上設置有多個螺紋孔和電線槽，所述電線槽軸向延伸至導向筒的口部，所述螺紋孔內設置有壓緊螺柱；

所述固定座上設置有一對夾持板，所述夾持板上設置有多個通孔，所述導向筒位于兩夾持板之間且其尾部與固定座鉸接，所述導向筒通過穿過通孔的螺釘與夾持板固定連接；

所述固定座上設置有用于整體固定的捆綁繩。

進一步地，所述導向腔的口部設置有墊圈。

進一步地，所述固定座和導向筒均為PVC材質。

進一步地，所述導向腔的深度為5至10mm。

進一步地，所述導向筒的橫截面呈矩形或者圓形。

本實用新型的有益效果是：使用本裝置時，先將抽拉式LED節能燈尾部的導線放入電線槽，再將抽拉式LED節能燈的外殼插入導向筒的導向腔內，插入深度根據使用需求確定，再利用壓緊螺柱將抽拉式LED節能燈的外殼的壓緊使其保持固定，轉動導向筒，調整好導向筒與固定座之間的角度，并利用螺釘將導向筒固定，最后，利用捆綁繩將本裝置連同抽拉式LED節能燈整體捆綁在身體合適的部位即可使用。利用本裝置固定抽拉式LED節能燈，使用者能夠騰出手來進行操作，方便使用，提高工作效率。

附圖說明

圖1是本實用新型的側視剖視示意圖；

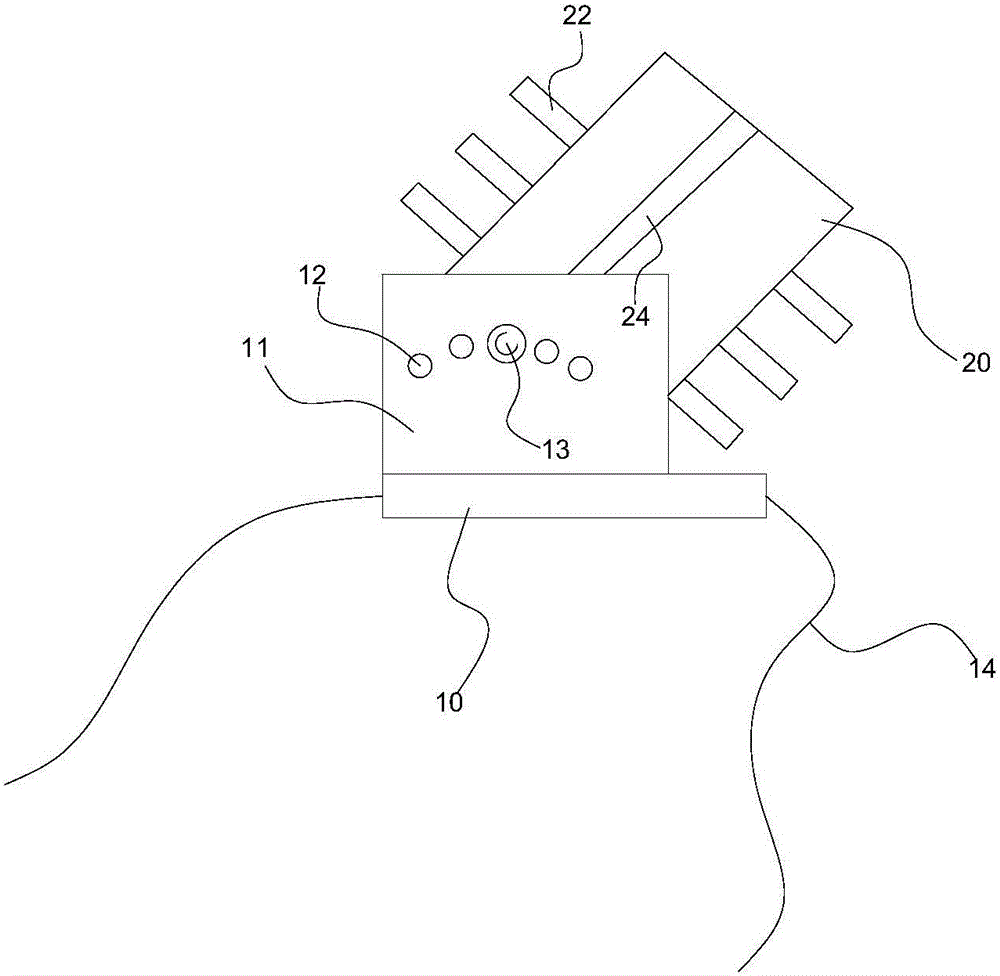

圖2是本實用新型的側視示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明，文字部分所述的左、右等方位均以說明書附圖作為參照。

如圖1和圖2所示，本實用新型的一種抽拉式LED節能燈固定裝置，包括固定座10和導向筒20，

所述導向筒20設置有導向腔21，且導向筒20上設置有多個螺紋孔和電線槽24，所述電線槽24軸向延伸至導向筒20的口部，所述螺紋孔內設置有壓緊螺柱22；

所述固定座10上設置有一對夾持板11，所述夾持板11上設置有多個通孔12，所述導向筒20位于兩夾持板11之間且其尾部與固定座10鉸接，所述導向筒20通過穿過通孔12的螺釘13與夾持板11固定連接；

所述固定座10上設置有用于整體固定的捆綁繩14。

導向腔21用于容納抽拉式LED節能燈的殼體，其大小和形狀根據容納抽拉式LED節能燈殼體的大小和形狀確定，作為優選的技術方案，所述導向腔21的深度為5至10mm。所述導向筒20的橫截面呈矩形或者圓形。電線槽24用于容納抽拉式LED節能燈的導線，使其在固定時隨著殼體的同步移動，防止導線彎折導致斷裂。使用本裝置時，先將抽拉式LED節能燈尾部的導線放入電線槽24，再將抽拉式LED節能燈的外殼插入導向筒20的導向腔21內，插入深度根據使用需求確定，再利用壓緊螺柱22將抽拉式LED節能燈的外殼的壓緊使其保持固定。轉動導向筒20，調整好導向筒20與固定座10之間的角度，并利用螺釘13將導向筒20固定，最后，利用捆綁繩14將本裝置連同抽拉式LED節能燈整體捆綁在身體合適的部位即可使用。利用本裝置固定抽拉式LED節能燈，使用者能夠騰出手來進行操作，方便使用，提高工作效率。

為了提高抽拉式LED節能燈固定的穩定性，所述導向腔21的口部設置有墊圈23。

固定座10和導向筒20可采用金屬等材質，優選的，所述固定座10和導向筒20均為PVC材質。PVC材質重量輕，減輕了使用者的負擔，便于更加靈活地使用。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
