本實用新型涉及照明設備領域，尤其涉及一種燈具模組連接結構。

背景技術：

市面上現有的燈具模組固定方式主要有兩種。一種是側滑式結構，即燈具模組組件從燈體一端順著燈體內部的預留滑槽推到燈體的另一端，拆卸時也是需要從燈體端面滑出。另一種是卡簧式結構，即在燈體卡槽或燈具模組組件卡槽兩側各安裝2片彈片或彈弓,利用彈簧變形的原理將燈具模組組件卡緊固定在燈體卡槽上，拆卸時用吸盤吸附或者用其他工具撬出，將燈具模組組件與燈體完全分離后進行下一步操作。以上這兩種模組固定方式，產品在現場安裝維護或拆卸時均要把燈具模組組件拆卸下來后才能進行安裝或維護，且由于燈具一般懸空，所有的操作步驟都是需要在空中操作完成。因此，以上兩種燈具模組的固定方式對操作人員要求比較高，產品在安裝或維護時一般需要兩個人以上相互配合才能進行作業，且產品的主體零配件主要是由金屬材料構成，一般重量比較重，勞動強度大，且對于卡簧式結構來說，產品在使用過程中由于重力、振動或卡簧老化等因素會影響產品的可靠性。

技術實現要素：

本實用新型的目的在于提出一種燈具模組連接結構，結構簡單，連接牢固可靠，維修方便，省時省力。

為達此目的，本實用新型采用以下技術方案：

一種燈具模組連接結構，包括燈具模組組件、燈體、鉸接件和卡接件，所述鉸接件包括至少兩段依次鉸接的搖臂，所述燈具模組組件容置于所述燈體，所述鉸接件的兩端分別連接所述燈具模組組件的一側和所述燈體的一側，所述燈具模組組件的另一側通過卡接件固定于所述燈體的另一側，所述燈具模組組件通過所述鉸接件可以從燈體內部翻轉到外部。

其中，所述卡接件包括彈性部和與所述彈性部配合的支撐部，所述燈體的內壁與所述燈具模組組件的外壁兩者之間，一個設置有所述彈性部，另一個設置有所述支撐部，當所述燈具模組組件從外向內壓向所述燈體，所述彈性部被所述支撐部壓縮，直至所述支撐部壓過所述彈性部的頂端，所述彈性部回彈，卡住所述支撐部，將所述燈具模組組件固定于所述燈體。

其中，所述彈性部包括折疊彈片，所述折疊彈片的內端固定于所述燈體的內壁，外端折疊形成彈性凸起部，用于卡接所述支撐部。

其中，所述燈體的內壁設置有固定槽，所述固定槽的外端設置有限位擋邊，所述折疊彈片的內端為U型固定彈片，所述U形固定彈片的兩側向內彎折形成固定卡接彈片，所述U形固定彈片卡入所述固定槽，且所述固定卡接彈片卡入所述限位擋邊。

其中，所述鉸接件包括依次鉸接的搖臂固定板、第一搖臂和第二搖臂，所述搖臂固定板固定于所述燈體的內壁，所述第二搖臂鉸接于所述燈具模組組件的一側。

其中，所述燈體的內壁設置有卡槽，所述搖臂固定板通過卡槽固定，所述搖臂固定板垂直設置有相對的兩個鉸接臂，所述第一搖臂的第一端通過銷釘鉸接于兩個所述鉸接臂之間，所述第二搖臂的第一端設置有與所述第一搖臂的第二端相對應的搖臂凹槽，所述第一搖臂的第二端通過銷釘鉸接于所述搖臂凹槽。

其中，所述燈具模組組件的外壁設置有與所述鉸接件鉸接配合的鉸接部，且兩個所述支撐部對稱設置于所述燈具模組組件的兩側，每個所述支撐部的內部均形成所述鉸接部。

其中，所述鉸接部為鉸接孔。

其中，所述燈體的表面設置有用于拆卸卡接件的拆卸孔，所述拆卸孔與所述卡接件在同一側。

其中，所述燈體通過螺栓固定于安裝支架內。

有益效果：本實用新型提供了一種燈具模組連接結構，包括燈具模組組件、燈體、鉸接件和卡接件，所述鉸接件包括至少兩段依次鉸接的搖臂，所述燈具模組組件容置于所述燈體，所述鉸接件的兩端分別連接所述燈具模組組件的一側和所述燈體的一側，所述燈具模組組件的另一側通過卡接件固定于所述燈體的另一側，所述燈具模組組件通過所述鉸接件可以從燈體內部翻轉到外部。在拆卸或者維修時，只需要將卡接件拆開，即可將燈具模組組件從燈體內部翻轉到外部，燈具模組組件通過鉸接件仍然連接在燈體上，不需要完全拆下，可以直接維修，連接牢固且維修方便，也減少了勞動強度，省時省力。

附圖說明

圖1是實施例1提供的燈具模組連接結構的燈具模組組件裝配后的狀態示意圖。

圖2是實施例1提供的燈具模組連接結構的燈具模組組件打開時的狀態示意圖。

圖3是實施例1提供的燈具模組連接結構的爆炸圖一。

圖4是實施例1提供的燈具模組連接結構的爆炸圖二。

圖5是圖4的A處的局部放大圖。

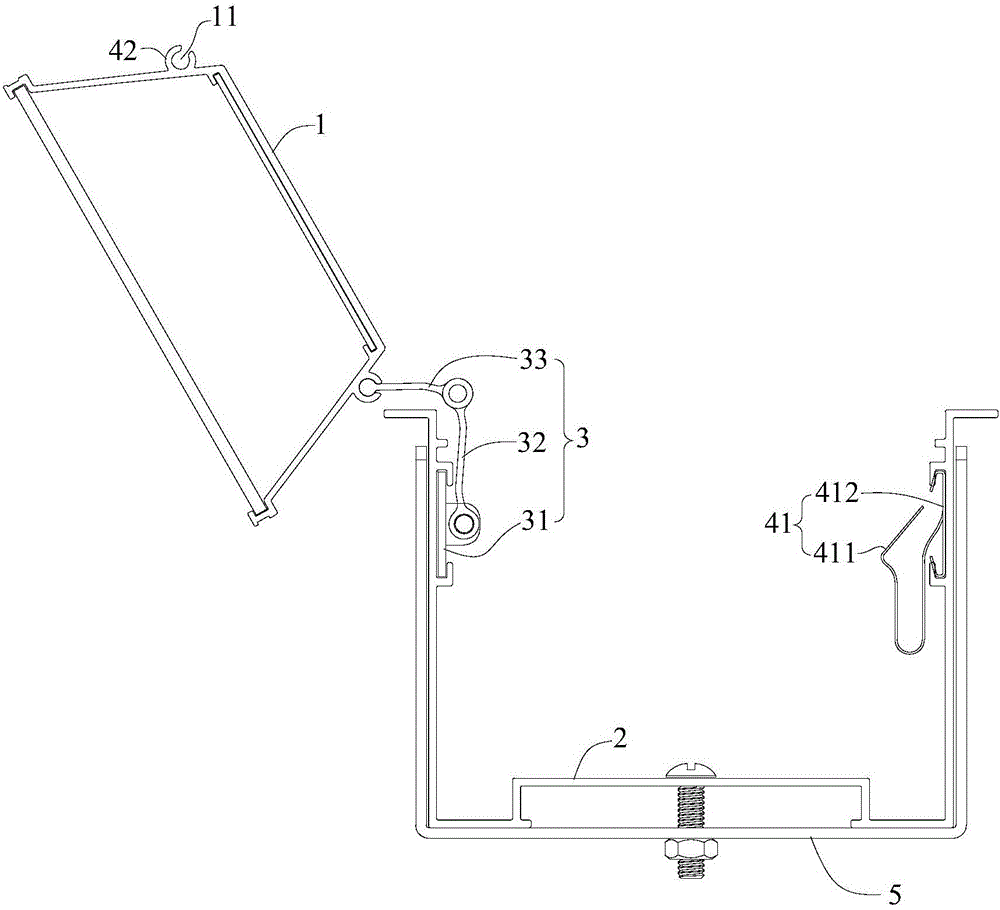

圖6是實施例1提供的燈具模組連接結構的燈具模組組件打開時的結構示意圖一。

圖7是實施例1提供的燈具模組連接結構的燈具模組組件打開時的結構示意圖二。

圖8是圖6的B處的局部放大圖。

圖9是圖7的C處的局部放大圖。

圖10是實施例1提供的燈具模組連接結構的燈具模組組件裝配后的結構示意圖。

其中：

1-燈具模組組件，11-鉸接部，2-燈體，21-固定槽，211-限位擋邊，22-卡槽，23-拆卸孔，3-鉸接件，31-搖臂固定板，311-鉸接臂，32-第一搖臂，33-第二搖臂，331-搖臂凹槽，4-卡接件，41-彈性部，411-彈性凸起部，412-U形固定彈片，42-支撐部，5-安裝支架。

具體實施方式

為使本實用新型解決的技術問題、采用的技術方案和達到的技術效果更加清楚，下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

實施例1

參考圖1至圖10，本實施例提供了一種燈具模組連接結構，包括燈具模組組件1、燈體2、鉸接件3和卡接件4，鉸接件3包括至少兩段依次鉸接的搖臂，燈具模組組件1容置于燈體2，鉸接件3的兩端分別連接燈具模組組件1的一側和燈體2的一側，燈具模組組件1的另一側通過卡接件4固定于燈體2的另一側，燈具模組組件1通過鉸接件3可以從燈體2內部翻轉到外部。在拆卸或者維修時，只需要將卡接件4拆開，即可將燈具模組組件1從燈體2的內部翻轉到外部，燈具模組組件1通過鉸接件3仍然連接在燈體2上，不需要完全拆下，可以直接維修，連接牢固且維修方便，也減少了勞動強度，省時省力。本實施例的燈具模組連接結構可以應用于LED燈具，尤其是應用于線性燈具，即條形的燈具，也可以應用于其他形狀的燈具。

卡接件4包括彈性部41和與彈性部41配合的支撐部42，燈體2的內壁與燈具模組組件1的外壁兩者之間，一個設置有彈性部41，另一個設置有支撐部42，當燈具模組組件1從外向內壓向燈體2，彈性部41被支撐部42壓縮，直至支撐部42壓過彈性部41的頂端，彈性部41回彈，卡住支撐部42，將燈具模組組件1固定于燈體2。通過彈性部41與支撐部42的配合，維修完成后進行裝配時，燈具模組組件1只需要按壓至彈性部41將支撐部42卡住即可，安裝便利。參考圖5，燈體2的表面設置有用于拆卸卡接件4的拆卸孔23，拆卸孔23與卡接件4在同一側。通過螺絲刀或拆卸工具，從燈體2的外部通過拆卸孔23將彈性部41向內拉，脫離對支撐部42的卡接，完成卡接件4的拆卸。彈性部41包括折疊彈片，折疊彈片的內端固定于燈體2的內壁，外端折疊形成彈性凸起部411，用于卡接支撐部42。折疊彈片彈性較佳，卡接牢固，且加工簡單，便于生產。燈體2的內壁設置有固定槽21，固定槽21的外端設置有限位擋邊211，折疊彈片的內端為U型固定彈片412，U形固定彈片412的兩側向內彎折形成固定卡接彈片，U形固定彈片412卡入固定槽21，且固定卡接彈片卡入限位擋邊211，將U形固定彈片412牢固的固定在固定槽21中。本實施例的支撐部42設置于燈具模組組件1的外壁，為圓形凸起狀結構。

鉸接件3包括依次鉸接的搖臂固定板31、第一搖臂32和第二搖臂33，搖臂固定板31固定于燈體2的內壁，第二搖臂33鉸接于燈具模組組件1的一側，通過第一搖臂32和第二搖臂33，可以將燈具模組組件1完全外翻出到燈體2的外部，使得燈具模組組件1具有極大的活動能夠范圍，為維修提供便利。燈具模組組件1需要裝配進入燈體2內部時，第一搖臂32和第二搖臂33可以折疊成非常小的角度，占據很小的空間，收納方便。燈體2的內壁設置有卡槽22，搖臂固定板31通過卡槽22固定，搖臂固定板31垂直設置有相對的兩個鉸接臂311，第一搖臂32的第一端通過銷釘鉸接于兩個鉸接臂311之間，第二搖臂33的第一端設置有與第一搖臂32的第二端相對應的搖臂凹槽331，第一搖臂32的第二端通過銷釘鉸接于搖臂凹槽331，連接牢固。

燈具模組組件1的外壁設置有與鉸接件3鉸接配合的鉸接部11，且兩個支撐部42對稱設置于燈具模組組件1的兩側，每個支撐部42的內部均形成鉸接部11，鉸接部11可以為鉸接孔。燈具模組組件1的左右兩側具有互換性，即左右兩側均設置有支撐部42和鉸接孔11，使用左側或者右側，均可以與相應的鉸接件3或者彈性部41配合，增強了燈具模組組件1的通用性，提高了安裝效率。固定槽21和卡槽22也可以為相同的結構，均可以與搖臂固定板31或者U形固定彈片412配合，當把燈體2的兩個相對的側壁均設置拆卸孔23時，則固定槽21與卡槽22也具有互換性，進一步提高安裝效率。

燈體2的外部還通過螺栓固定有安裝支架5，通過安裝支架5固定在天花板或者其他安裝位置。

實施例2

與實施例1不同的是，本實施例的卡接件包括彈性部和與彈性部配合的支撐部，燈體的內壁上設置支撐部，燈具模組組件的外壁設置彈性部，支撐部為凸起結構，彈性部可以為折疊彈片，折疊彈片的內端與燈體相固定，外端與支撐部相配合卡接。彈性部的內端可以與燈具模組組件直接通過螺栓等固定，不需要通過固定槽等結構進行固定，降低加工難度。支撐部的凸起結構可以直接由燈體的內壁一體成型，也可以是將單獨的凸起件固定在燈體的內壁。鉸接件的搖臂固定板直接通過螺栓固定在燈體的內壁，不需要通過卡槽等結構進行固定，降低加工難度。

實施例3

與實施例1和實施例2不同的是，本實施例的卡接件包括彈性部和與彈性部配合的支撐部，彈性部為一片在頭部設置有倒鉤部的彈片，彈片的尾部可以直接通過螺釘固定在燈具模組組件的外壁，支撐部為設置于燈體的內壁的凸起部，當燈具模組組件向內裝配時，彈片的倒鉤部被壓縮后回彈，掛住凸起部完成固定。本實施例的彈性部和支撐部的位置也可以互換，并不影響其使用。

以上內容僅為本實用新型的較佳實施例，對于本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。
