本實用新型涉及照明設備技術領域，特別涉及一種多光源散熱LED路燈。

背景技術：

LED路燈與傳統路燈相比具有色度好、壽命長的優點，而且也不需經常進行維護，所以目前已得到廣泛的應用，然而LED路燈也存在散熱的問題，散熱性能及燈具本身的溫度對LED燈具的各項性能存在較大的影響，目前采用的鋁基散熱器是在傳熱基板的一側分布若干垂直的散熱片，這種散熱的方式為被動散熱，散熱性能有限。

技術實現要素：

本實用新型目的是提供一種多光源散熱LED路燈，其結構簡單，多光源設計，分散燈具光源的瓦數，降級單顆光源的發光熱量，菱形空心柱排布成的陣列通透網，實現了空氣快速對流的效果，加速燈殼散熱，此結構延長了LED路燈的使用壽命。

基于上述問題，本實用新型提供的技術方案是：

一種多光源散熱LED路燈，包括散熱燈殼、LED光源及安裝部件，所述LED光源安裝在所述散熱燈殼上，所述散熱燈殼包括散熱器、光源安裝基面，所述散熱器下設有光源安裝基面，所述散熱器為若干菱形的空心柱互相緊靠排布的陣列通透網，其分布于光源安裝基面四周，所述光源安裝基面上設有LED光源，所述安裝部件下設有用于放置驅動電源的凹腔，所述驅動電源盒蓋安裝于凹腔上，將驅動電源隱蔽于內，所述安裝部件設在所述散熱燈殼的一側。

進一步的，所述散熱燈殼為采用鋁鎂合金材料一次鑄壓成型結構。

進一步的，所述散熱器的下表面設有光源安裝基面，所述光源安裝基面的周圍若干菱形的空心柱互相緊靠排布的陣列通透網，菱形空心柱角度為20-160度，使所述散熱器的上下面形成通透的空氣流動散熱孔。

進一步的，所述LED光源包括LED芯片、透鏡及透鏡壓環，所述LED芯片通過螺絲安裝于光源安裝基面上，所述透鏡經所述透鏡壓環通過螺絲固定在所述光源安裝基面上。

進一步的，所述安裝部件，包括安裝端，通過螺栓固定在燈桿或燈臂上。

與現有技術相比，本實用新型的優點是：

采用本實用新型的技術方案，免維護，雨水可沖洗，不需要清潔，菱形空心柱內可產生空氣對流，散熱效果好，延長LED燈具的壽命。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種多光源散熱LED路燈實施例的結構示意圖；

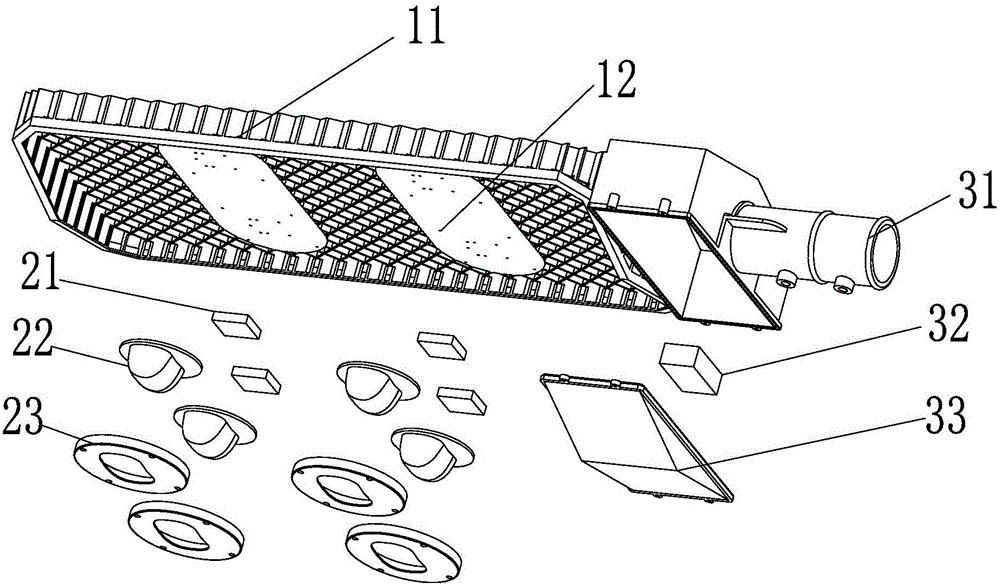

圖2為本實用新型實施例的分解圖；

其中：1、散熱燈殼；11、散熱器；12、光源安裝基面；2、LED光源；21、LED芯片；22、透鏡；23、透鏡壓環；3、安裝部件；31、安裝端；32、驅動電源；33、驅動電源盒蓋。

具體實施方式

以下結合具體實施例對上述方案做進一步說明。應理解，這些實施例是用于說明本實用新型而不限于限制本實用新型的范圍。實施例中采用的實施條件可以根據具體廠家的條件做進一步調整，未注明的實施條件通常為常規實驗中的條件。

參見圖1-2，為本實用新型實施例的結構示意圖及分解圖，提供一種多光源散熱LED路燈，其包括散熱燈殼1、LED光源2及安裝部件3，LED光源2設置在散熱燈殼1的下方，安裝部件3用于將該LED路燈安裝在燈桿或燈臂上，一般通過螺栓將該LED投光燈固定在燈桿或燈臂上。

散熱燈殼1包括散熱器11和其下方的光源安裝面12，其為采用鋁鎂合金材料一次鑄壓成型結構，散熱器11為若干菱形的空心柱互相緊靠排布的陣列通透網，菱形空心柱角度為20-160度，使散熱器11的上下面形成通透的空氣流動散熱孔。

LED光源2包括LED芯片21、透鏡22及透鏡壓環23，LED芯片21通過螺絲安裝于光源安裝基面12上，透鏡22經所述透鏡壓環23通過螺絲固定在光源安裝基面12上。

安裝部件3，包括安裝端31，通過螺栓固定在燈桿或燈臂上。

本實用新型與現有技術相比具有以下有益效果：多光源設計，外觀新穎，分散燈具光源的瓦數，降級單顆光源的發光熱量，再通過空氣對流的方式，加速燈殼散熱，此結構對LED路燈的散熱效能高。

上述實例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人是能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所做的等效變換或修飾，都應涵蓋在本實用新型的保護范圍之內。
