本實用新型涉及LED照明技術，尤其涉及一種有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構。

背景技術：

鋁線燈以金屬鋁和燈為元素，以擺飾、花卉、建筑等為模型，融入現代家居生活。粗獷的金屬風格，多彩的顏色搭配，安全的低壓燈頭，形成了鋁線燈飾的獨特魅力。鋁線燈用纖細的鋁線設計成燈的藝術，充滿靈性的簡單造型，不規則的表面絮狀物使藝術的魅力得到盡情地發揮，與現代家居交相輝映。

隨著LED的發展，LED也應用在鋁線燈上，LED鋁線燈，也叫LED線條燈，節能環保，安裝方便。LED鋁線燈是一種可裸視的LED線狀燈具，采用氧化處理的堅固鋁材支架，一般用突出建筑輪廓造型如臺階、酒吧、夜場中墻面、樓梯裝飾等。鋁線燈，工序復雜，大部分需要人工編織，編制工藝的好壞直接決定燈具的美觀；另外，根據不同家居裝修風格和空間位置選擇適合的鋁線燈具。

本案指出的是現有LED鋁線燈的急需解決的問題：

①LED鋁線燈飾一般都采用焊接模式，連接口處都會有焊接的暗點；

②采用螺絲固定，露出螺絲孔或頭，結構不合理；

③需要重點提及的是，鋁材管上套有PC罩，當PC罩圍著鋁材一圈的時候是會向外彈開而無法固定。

因此，針對以上方面，需要對現有技術進行合理的改進。

技術實現要素：

針對以上缺陷，本實用新型提供一種造價低廉、結構簡單且緊湊、便于生產、可解決PC罩彈起無法固定問題的有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構，以解決現有技術的諸多不足。

為實現上述目的，本實用新型采用以下技術方案：

一種有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構，由帶鉆孔的鋁塊、鋁片蓋以及LED發光體組成，所述帶鉆孔的鋁塊為U形結構并且該鋁塊前端面的上、下方分別設置定位孔Ⅰ、定位孔Ⅱ，該帶鉆孔的鋁塊后部開設一個后擋片，此帶鉆孔的鋁塊前、后擋片之間增設一個安裝槽并且該安裝槽底部帶有一個垂直向下的鉆孔；所述帶鉆孔的鋁塊的安裝槽固定嵌入LED發光體并且此LED發光體上方通過鋁片蓋固定鎖緊，從而使帶鉆孔的鋁塊、鋁片蓋以及LED發光體組裝。

相應地，所述鉆孔相鄰位置處設置一個固定孔；所述鋁片蓋為U形結構，帶鉆孔的鋁塊、鋁片蓋分別設置于LED發光體的兩側。

本實用新型所述的有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構的有益效果為：

⑴通過設置帶鉆孔的鋁塊、鋁片蓋，造價低廉、結構簡單且緊湊、便于生產、可解決PC罩彈起無法固定問題；

⑵避免傳統的焊接模式，連接口處無焊接的暗點，提升了美觀度；

⑶不存在露出螺絲孔或頭的現象，結構合理。

附圖說明

下面根據附圖對本實用新型作進一步詳細說明。

圖1是本實用新型實施例所述有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構示意圖；

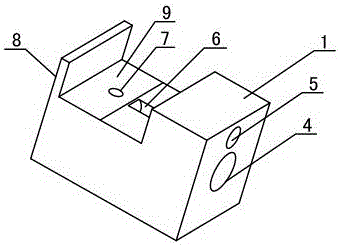

圖2是本實用新型實施例所述有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構的帶鉆孔的鋁塊示意圖；

圖3是本實用新型實施例所述有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構的鋁片蓋示意圖；

圖4是圖1的A-A方向的剖面示意圖。

圖中：

1、帶鉆孔的鋁塊；2、鋁片蓋；3、LED發光體；4、定位孔Ⅰ；5、定位孔Ⅱ；6、鉆孔；7、固定孔；8、后擋片；9、安裝槽。

具體實施方式

如圖1-4所示，本實用新型實施例所述的有利于提升燈體美觀程度的LED鋁線燈簡易安裝結構，由帶鉆孔的鋁塊1、鋁片蓋2以及LED發光體3組成，所述帶鉆孔的鋁塊1為U形結構并且該鋁塊前端面的上、下兩側分別設置定位孔Ⅰ4、定位孔Ⅱ5，該帶鉆孔的鋁塊1后部開設一個后擋片8，此帶鉆孔的鋁塊1前、后擋片之間增設一個安裝槽9并且該安裝槽9底部帶有一個垂直向下的鉆孔6；

相應地，所述鉆孔6相鄰位置處設置一個固定孔7，該帶鉆孔的鋁塊1的安裝槽9固定嵌入LED發光體3并且此LED發光體3上方通過鋁片蓋2固定鎖緊，從而使帶鉆孔的鋁塊1、鋁片蓋2以及LED發光體3完美的固定安裝組合，提升了外部美觀程度，可解決PC罩彈起無法固定問題。

上述對實施例的描述是為了便于該技術領域的普通技術人員能夠理解和應用本案技術，熟悉本領域技術的人員顯然可輕易對這些實例做出各種修改，并把在此說明的一般原理應用到其它實施例中而不必經過創造性的勞動。因此，本案不限于以上實施例，本領域的技術人員根據本案的揭示，對于本案做出的改進和修改都應該在本案的保護范圍內。
