本實用新型屬于LED照明領域，尤其涉及一種LED平板燈模組。

背景技術：

隨著科技水平的進步，人們的生活質量也越來越高，LED技術與照明市場也發展的日漸成熟，照明市場逐漸分化成為智能、流通、商照、辦公、家居等多個細分專業領域。

目前辦公照明側發光類平板燈具采用光源加反光紙加導光板加擴散板加外殼加背板五件套配合技術。首先準備好外殼再把光源板直接裝在外殼內側再依次配合擴散板與導光板與反光紙進行裝。典型的側發光平板燈如專利申請號201110116719.8，申請名稱《LED平板燈》的實用新型專利中公開的LED平板燈，包括導光板及設置于導光板側邊的 LED模組，還包括一放置導光板及 LED模組的邊框 ；一散熱板 ；以及將邊框及散熱板固定在一起的鎖緊卡扣，使得導光板及 LED 模組定位于邊框及散熱板之間。

但是現有技術裝配成本高、操作復雜、生產效率低下且在大規模生產時操作性差，需要進行大量重復的工作。此外，針對不同外觀的側發光平板燈都需要進行不同的安裝設計，這大大增加了組裝的工作量。

所以，需要設計一種新的兼容性強的LED側發光平板燈模組，可以一次生產而適用于不同外觀的LED平板燈上，從而大大降低裝配成本、減少庫存成本，提高生產效率。

技術實現要素：

本實用新型的目的在于提供一種LED平板燈模組，旨在解決的問題。

本實用新型是這樣實現的，一種LED平板燈模組，由為所述LED平板燈模組提供力學支持的支撐模塊、與所述支撐模塊相連的將電能轉化為光能的光源模塊、與所述光源模塊相連并將所述光源模塊發出的光線進行共混以獲得均勻光的光學模塊、與所述光源模塊相連并控制所述光源模塊工作強度的控制模塊組成；所述支撐模塊設有固定部，所述光源模塊、光學模塊嵌入所述支撐模塊之中并被所述固定部鎖定。通過固定部將光學模塊和光源模塊固定成為一個整體，從而實現了將LED平板燈模組與不同外殼組裝即可形成不同的LED平板燈。這大大降低了裝配的復雜度。

本實用新型的進一步技術方案是：所述固定部與所述支撐模塊鉸接。固定部可以活動，在光源模塊、光學模塊嵌入所述支撐模塊之前固定部不進行固定，光源模塊、光學模塊嵌入所述支撐模塊之后再旋轉固定部以起到固定的作用。

本實用新型的進一步技術方案是：所述固定部為長方片層結構。

本實用新型的進一步技術方案是：所述支撐模塊為矩形，所述固定部設置在所述支撐模塊矩形的邊上，每個所述支撐模塊矩形的邊上至少設有一個固定部。

本實用新型的進一步技術方案是：所述支撐模塊為圓形或橢圓形，至少兩個所述固定部均勻的設置在所述支撐模塊的圓形或橢圓形上。

本實用新型的進一步技術方案是：所述光學模塊包括將所述光源模塊發出的光線的角度進行變化的反射單元；與所述反射單元相連的對將經過所述反射單元的光線的發射方向調節的混光單元；與所述支撐模塊相連的底板單元。

本實用新型的進一步技術方案是：所述支撐模塊還包括與所述光源模塊相連并將所述光源模塊的內能轉化為自身內能的導熱單元。導熱單元可以將光源發出的熱能發散出去，以增加安全性。

本實用新型的進一步技術方案是：所述導熱單元包括與所述光源單元相連的導熱雙面膠與導熱硅膠。導熱雙面膠和導熱硅膠成本低廉，容易獲得。

本實用新型的進一步技術方案是：所述混光單元包括導光板和擴散板。

本實用新型的有益效果是：本方案提供的LED平板燈模通過把光學系統、熱學系統與控制系進行模組化組合，組成了全新的一種全面均勻發光LED平板燈模組，該LED平板燈?？梢愿鼡Q不同的外框從而組成不同的LED平板燈；本方案結構簡單、更換方便、工藝成熟、散熱效果好、成本低、生產備料方便、組裝簡單牢靠，既節省資源，又提高了生產率，滿足專業客戶需求。

附圖說明

圖1是本實用新型實施例提供的LED平板燈模組的結構組成圖。

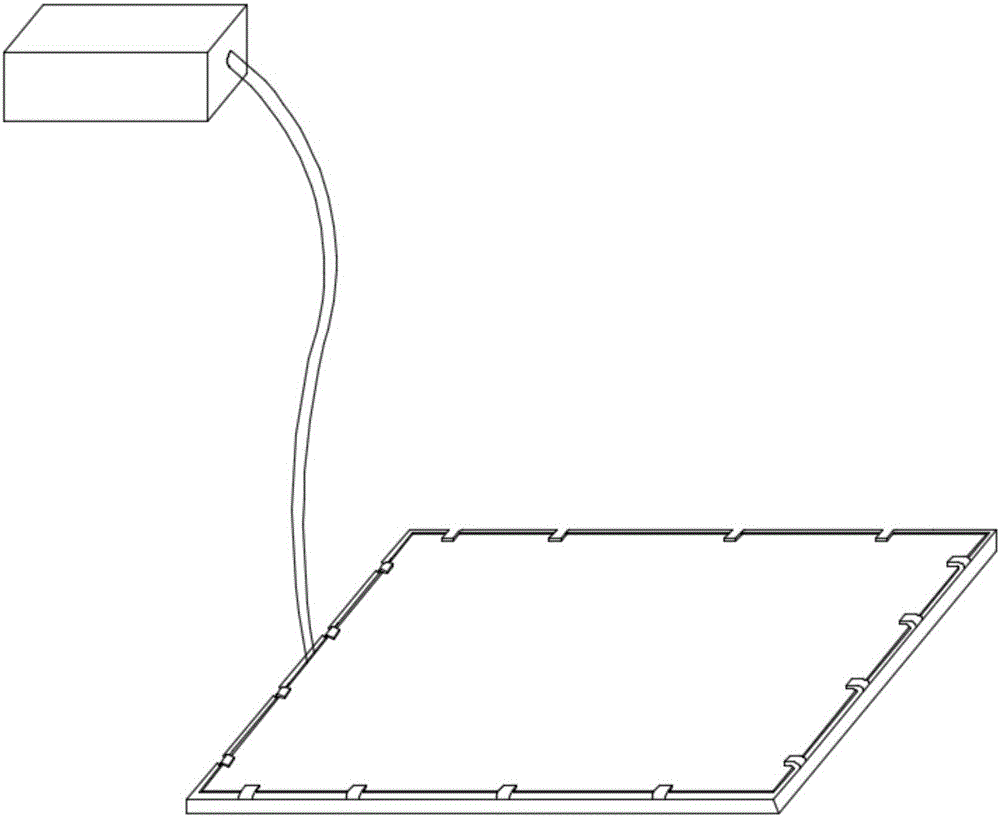

圖2是本實用新型實施例提供的LED平板燈模組組裝后結構。

附圖標記：支持模塊-1；光源模塊-2；底板單元-6；反射單元-5；導光板-4；擴散板-3；控制模塊-7；固定部-8。

具體實施方式

圖1示出了本實用新型提供的LED平板燈模組的結構組成圖；如圖，本方案提供的LED平板燈模組，由為所述LED平板燈模組提供力學支持的支撐模塊1、與所述支撐模塊1相連的將電能轉化為光能的光源模塊2、與所述光源模塊2相連并將所述光源模塊2發出的光線進行共混以獲得均勻光的光學模塊、與所述光源模塊2相連并控制所述光源模塊2工作強度的控制模塊7組成；所述支撐模塊1設有固定部8，所述光源模塊2、光學模塊嵌入所述支撐模塊1之中并被所述固定部8鎖定。所述光學模塊包括將所述光源模塊2發出的光線的角度進行變化的反射單元5；與所述反射單元5相連的對將經過所述反射單元5的光線的發射方向調節的混光單元，所述混光單元包括導光板4和擴散板3；與所述支撐模塊1相連的底板單元6。所述支撐模塊1還包括與所述光源模塊2相連并將所述光源模塊2的內能轉化為自身內能的導熱單元。所述導熱單元包括與所述光源模塊2相連的導熱雙面膠與導熱硅膠。導熱單元可以將光源發出的熱能發散出去，以增加安全性。導熱雙面膠和導熱硅膠成本低廉，容易獲得。通過固定部8將光學模塊和光源模塊2固定成為一個整體，從而實現了將LED平板燈模組與不同外殼組裝即可形成不同的LED平板燈。這大大降低了裝配的復雜度。

從圖中可以看出，所述固定部8為長方片層結構。所述支撐模塊1為矩形，所述固定部8設置在所述支撐模塊1矩形的邊上，每個所述支撐模塊1的矩形的邊上設有四個固定部8。固定部8的數量可以根據結構的需要而調整，既可以在矩形的每個邊上各設置一個，也可以在矩形的每個邊上設置多個。固定部8的形狀也可以設置成為長方形或圓形，只要能夠起到固定的效果即可。圖2是本實用新型實施例提供的LED平板燈模組組裝后結構。使用時，在光源模塊、光學模塊嵌入所述支撐模塊之前固定部8呈現出如圖1中顯示的豎直的狀態，不進行固定。當光源模塊、光學模塊嵌入所述支撐模塊之后，則如圖2所示，將固定部8向下壓住，將固定部8壓彎，從而起到固定的作用。

除了圖1中表示的形式之外，所述固定部8也可以設置成為所述支撐模塊1鉸接的樣子。例如，固定部8可以以支撐模塊1上一點為中心做水平方向上的轉動。使用時，在光源模塊、光學模塊嵌入所述支撐模塊之前固定部旋轉到支撐模塊1外圍的空間從而方便光源模塊、光學模塊進入支撐模塊，不進行固定，當光源模塊、光學模塊嵌入所述支撐模塊之后再旋轉固定部8到支撐模塊1上方的空間以起到固定的作用。

固定模塊除了圖1中的矩形外也可以設置成為圓形或者其他的形狀。例如，所述支撐模塊為圓形或橢圓形，此時至少兩個所述固定部8均勻的設置在所述支撐模塊的圓形或橢圓形上。

本方案提供的LED平板燈模通過把光學系統、熱學系統與控制系進行模組化組合，組成了全新的一種全面均勻發光LED平板燈模組，該LED平板燈?？梢愿鼡Q不同的外框從而組成不同的LED平板燈；本方案結構簡單、更換方便、工藝成熟、散熱效果好、成本低、生產備料方便、組裝簡單牢靠，既節省資源，又提高了生產率，滿足專業客戶需求。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
