本實用新型涉及LED照明技術領域，具體屬于一種大功率一體化LED日光燈。

背景技術：

現有LED日光燈，由于使用的LED發光元件較多、功率較大，因而工作過程中會產生較大的熱量，而LED日光燈產生的熱量又是使LED發光芯片產生光衰的主要因素。現有LED日光燈一般要另外增設一個散熱器才能保證使用壽命，同時還需要設置支架來支撐安裝，造成結構復雜，安裝拆卸不方便。

技術實現要素：

針對上述問題，本實用新型的目的是提供了一種大功率一體化LED日光燈，克服了現有技術的不足，設計合理、結構緊湊，通過對固定殼進行合理設計，固定殼安裝電源倉部分設置散熱結構，燈罩與固定殼上端部分卡合固定，安裝方便。

本實用新型采用的技術方案如下：

一種大功率一體化LED日光燈，包括LED光源、燈罩、驅動電源、燈頭和固定殼，所述的固定殼下端部具有腔體，驅動電源設置于腔體內，固定殼上端部兩側與構成腔體的頂面形成凹槽，所述的光源設置于凹槽中，光源外設有燈罩，燈罩卡合固定于固定殼上端，所述的燈罩和固定殼兩端通過燈頭固定，所述的固定殼下端外側壁上設有散熱筋。

所述的散熱筋設有多條，橫向延伸到固定殼兩端。

所述的固定殼外壁上具有多條向內凹陷的散熱槽，相鄰散熱槽之間凸起部分為散熱筋。

所述的固定殼兩側上端面設有卡槽，燈罩下端插入卡槽卡合固定。

與已有技術相比，本實用新型的有益效果如下：

本實用新型設計合理、結構緊湊，通過對固定殼進行合理設計，固定殼安裝電源倉部分設置散熱結構，燈罩與固定殼上端部分卡合固定，安裝方便。

附圖說明

圖1為本實用新型的結構示意圖；

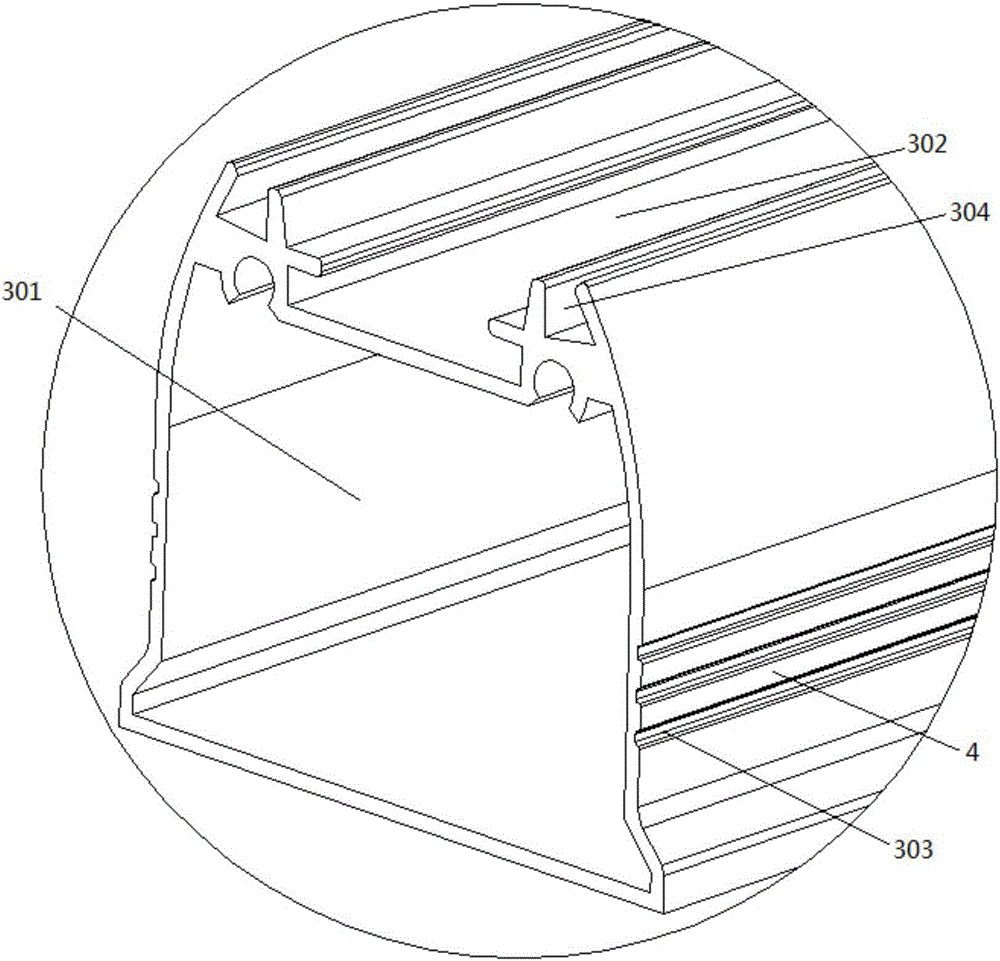

圖2為圖1A部放大的結構示意圖。

具體實施方式

參見附圖，一種大功率一體化LED日光燈，包括LED光源、燈罩1、驅動電源、燈頭2和固定殼3，所述的固定殼3下端部具有腔體301，驅動電源設置于腔體301內，固定殼3上端部兩側與構成腔體的頂面形成凹槽302，所述的光源設置于凹槽302中，光源外設有燈罩1，燈罩1卡合固定于固定殼3上端，所述的燈罩1和固定殼3兩端通過燈頭2固定，所述的固定殼3下端外側壁上設有散熱筋4，散熱筋4設有多條，橫向延伸到固定殼3兩端，散熱筋4在固定殼3上生成，所述的固定殼3外壁上具有多條向內凹陷的散熱槽303，相鄰散熱槽之間凸起部分為散熱筋4，所述的固定殼3兩側上端面設有卡槽304，燈罩1下端插入卡槽304卡合固定。本實用新型設計合理、結構緊湊，通過對固定殼進行合理設計，固定殼安裝電源倉部分設置散熱結構，燈罩與固定殼上端部分卡合固定，安裝方便。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
