本實用新型涉及照明燈技術領域，尤其涉及一種多功能太陽能燈。

背景技術：

太陽能是一種可再生能源，具有環保、無毒、無污染、分布廣泛的優點而受到越來越多人的關注。太陽能可以運用于很多領域，太陽能燈就是其中一種。但是，現在的太陽能燈，一般成型之后構型不可調，不方便攜帶，且一般僅能滿足照明需求。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種多功能太陽能燈，該太陽能燈的照射范圍和照射亮度可以調整，靈活性強，構型美觀大方。

本實用新型的目的采用以下技術方案實現：

一種多功能太陽能燈，包括燈罩、光照組件和開關；

所述燈罩包括上殼體、下殼體和伸縮式罩體；所述上殼體與所述下殼體以可拆卸的連接方式匹配扣合連接，并形成有容納腔；所述伸縮式罩體設置于所述容納腔內；所述伸縮式罩體由第一連接件和若干圓環片構成；所述若干圓環片依次上下連接，位于上一層的圓環片的內部邊緣與位于其下一層的圓環片的外部邊緣連接，使得所述若干圓 環片形成能夠進行上下拉伸或壓縮的立體構件；所述第一連接件的底端與所述上殼體可拆卸連接，其頂端與位于最上層的圓環片連接，而位于最下層的圓環片與所述下殼體連接；

所述光照組件包括太陽能板、蓄電池和光源；所述太陽能板設置于所述上殼體的頂壁上，所述蓄電池和所述光源均設置于所述上殼體內；所述太陽能板與所述蓄電池電性連接，所述蓄電池與所述光源電性連接；

所述開關設置于所述上殼體的外側壁上，所述開關與所述光源電性連接。

優選的，所述上殼體內設置有凸臺，所述凸臺上設置有向下凹陷的安裝部，所述蓄電池以可拆卸的方式設置于所述安裝部內；所述光源設置于所述凸臺上，并位于所述安裝部的旁邊。

優選的，所述凸臺的側壁上設置有外螺紋，所述第一連接件的側壁上設置有與所述外螺紋匹配的內螺紋；所述第一連接件與所述凸臺螺接。

優選的，所述上殼體的底部邊緣設置有若干延伸向下的卡鉤；所述下殼體內設置有若干與所述卡鉤匹配的卡槽；所述卡鉤與所述卡槽卡扣連接。

優選的，所述開關為四擋開關，用于控制所述光源在四種不同的工作狀態中切換；所述四種不同的工作狀態分別如下:

1)所述光源的關閉；

2)所述光源開啟，且所述光源的輸出功率為第一功率；

3)所述光源開啟，且所述光源的輸出功率為第二功率；

4)所述光源開啟，且所述光源處于閃爍狀態。

優選的，所述第一功率為所述光源的最大功率；所述第二功率為所述光源最大功率的十分之一。

優選的，所述圓環片由透明PE材料制備而成。PE材料既可以制備成軟性物品，也可以制備成硬性物品。由于伸縮式罩體要求活動性較靈敏，因此，在圓環片的連接位置可以用有一定軟度的PE材料制成，同時，此有一定軟度的PE材料也應該有一定的承托性，使得此伸縮式罩體被拉開時得到一定的支持；而圓環片的非連接位置可以選用較硬的PE材料制備。

優選的，還包括懸掛件，所述懸掛件設置于所述上殼體的頂壁上。

優選的，所述懸掛件為弧形懸掛件；所述上殼體的頂壁上設置有第一鉸接位和第二鉸接位；所述第一鉸接位和所述第二鉸接位相對而設；所述弧形懸掛件的一端與所述第一鉸接位鉸接，其另一端與所述第二鉸接位鉸接。

相比現有技術，本實用新型的有益效果在于：

(1)本實用新型所提供的多功能太陽能燈，太陽能板為蓄電池提供電能，電能被儲存。當上殼體和下殼體卡扣連接，伸縮式罩體被壓縮在殼體內時，整個燈體的體積較小，方便攜帶，光源打開后時，可以充當便攜式手電筒用。當上殼體和下殼體分離，伸縮式罩體被拉伸舒張開后，光的照射范圍擴大，通過上殼體頂部的懸掛件，可以把此太陽能燈懸掛起來，方便使用。

(2)本實用新型所提供的多功能太陽能燈，蓄電池以開拆卸的方式設于與上殼體內，當蓄電池儲電不足，可以更換其他類型的電池，避免了當戶外環境惡劣，充電不急時，電源不足，太陽能燈無法使用的困境。

(3)本實用新型所提供的多功能太陽能燈，開關可以把光源切換至四種不同的工作狀態，使用者可以根據實際情況靈活調整。開關按一次，光源全亮；再按一次，光源亮度調整至十分之一；再按，光源閃爍，達到警示作用；再按，光源關閉。通過4檔開關的調節，使該太陽能燈達到不同的照明效果，實用性強。

附圖說明

圖1為本實用新型所提供的多功能太陽能燈的收縮狀態圖；

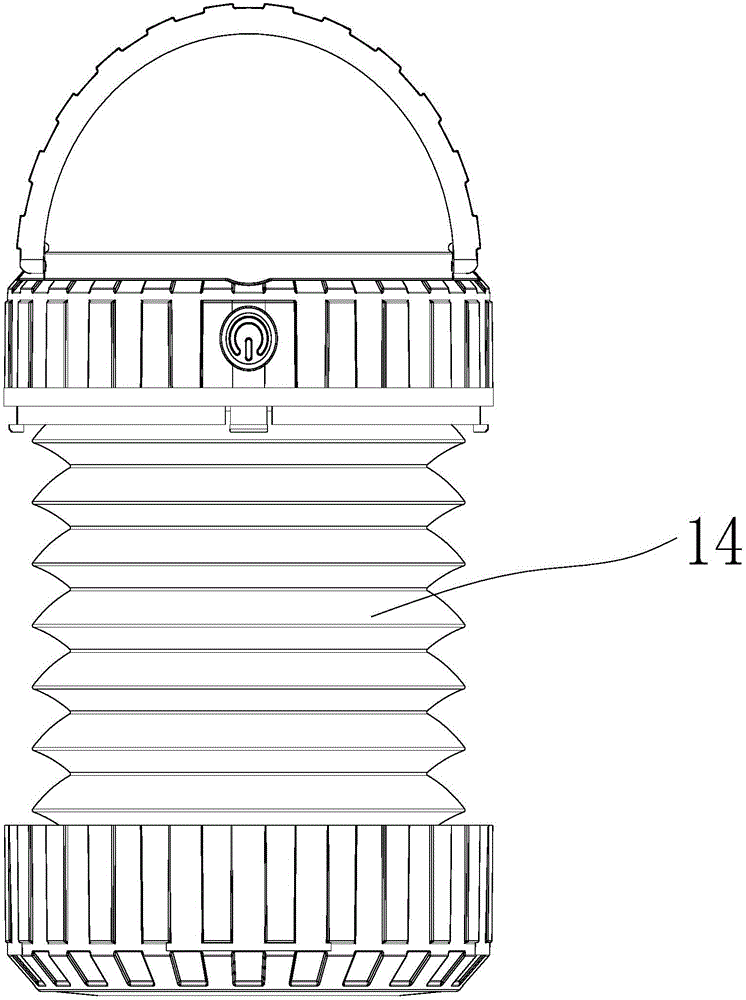

圖2為本實用新型所提供的多功能太陽能燈的拉伸狀態圖；

圖3為本實用新型所提供的多功能太陽能燈的俯視圖；

圖4為本實用新型所提供的多功能太陽能燈中上殼體的內部視圖；

圖中：10、上殼體；11、下殼體；12、開關；13、懸掛件；14、伸縮式罩體；15、凸臺；16、安裝部；17、卡鉤；20、太陽能板；21、光源。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1-4所示，一種多功能太陽能燈，包括燈罩、光照組件和開關12；所述燈罩包括上殼體10、下殼體11和伸縮式罩體14；上殼體10與下殼體11以可拆卸的連接方式匹配扣合連接，并形成有容納腔；伸縮式罩體14設置于所述容納腔內；伸縮式罩體14由第一連接件和若干圓環片構成；所述若干圓環片依次上下連接，位于上一層的圓環片的內部邊緣與位于其下一層的圓環片的外部邊緣連接，使得所述若干圓環片形成能夠進行上下拉伸或壓縮的立體構件；所述第一連接件的底端與上殼體10可拆卸連接，其頂端與位于最上層的圓環片連接，而位于最下層的圓環片與下殼體11連接；所述光照組件包括太陽能板20、蓄電池和光源21；太陽能板20設置于上殼體10的頂壁上，所述蓄電池和光源21均設置于上殼體10內；太陽能板20與所述蓄電池電性連接，所述蓄電池與光源21電性連接；開關12設置于上殼體10的外側壁上，開關12與光源21電性連接。

更具體的，如圖4所示，上殼體10內設置有凸臺15，凸臺15上設置有向下凹陷的安裝部16，所述蓄電池以可拆卸的方式設置于安裝部16內；光源21設置于凸臺15上，并位于安裝部16的旁邊。凸臺15的側壁上設置有外螺紋，所述第一連接件的側壁上設置有與所述外螺紋匹配的內螺紋；所述第一連接件與凸臺15螺接。

上殼體10和下殼體11卡接，上殼體10的底部邊緣設置有若干延伸向下的卡鉤17；下殼體11內設置有若干與卡鉤17匹配的卡槽；卡鉤17與所述卡槽卡扣連接。

另外，為了使得該太陽能燈能提供多種光照效果。開關12可以 設置為四擋開關，用于控制光源21在四種不同的工作狀態中切換，所述四種不同的工作狀態分別如下:(1)光源21的關閉；(2)光源21開啟，且光源21的輸出功率為第一功率；(3)光源21開啟，且光源21的輸出功率為第二功率；(4)光源21開啟，且光源21處于閃爍狀態。另外，所述第一功率為光源21的最大功率；所述第二功率可以為光源21最大功率的十分之一，也可以為其他百分比功率。

另外，圓環片由透明PE材料制備而成。為了方便該太陽能燈的懸掛，可以設置懸掛件13，懸掛件13設置于上殼體10的頂壁上。更具體的，懸掛件13可以設置為弧形懸掛件；上殼體10的頂壁上設置有第一鉸接位和第二鉸接位；所述第一鉸接位和所述第二鉸接位相對而設；所述弧形懸掛件的一端與所述第一鉸接位鉸接，其另一端與所述第二鉸接位鉸接。

本實用新型實施例所提供的多功能太陽能燈，當上殼體10和下殼體11卡扣連接，伸縮式罩體14被壓縮在殼體內時，整個燈體的體積較小，方便攜帶，光源21打開后時，可以充當便攜式手電筒用。當上殼體10和下殼體11分離，伸縮式罩體14被拉伸舒張開后，光的照射范圍擴大，通過上殼體10頂部的懸掛件13，可以把此太陽能燈懸掛起來，方便使用。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
