本實用新型涉及一種LED電源，尤其是一種防水大功率LED電源結構。

背景技術：

現(xiàn)有的大功率LED電源的結構為：先將電路板安裝于底板上，然后安裝上蓋和側板，這樣裝配完成后電路板與安裝平面幾乎處于相同水平面；如果在使用過程中稍有少量水通過縫隙進入，就會直接接觸電路板，因此這樣的結構存在安全隱患。

技術實現(xiàn)要素：

本實用新型要解決的技術問題是：提供一種防水大功率LED電源結構，具有較好的防水效果。

本實用新型解決其技術問題所采用的技術方案是：一種防水大功率LED電源結構，包括底殼、蓋板、電路板以及側板；所述的底殼呈U型；所述的電路板固定安裝在呈U型的底殼內腔；所述的蓋板蓋于底殼的開口處；所述的蓋板與底殼連接成一個矩形框后進行180°翻轉；翻轉后所述的側板安裝于矩形框的兩端的開口處。

進一步的說，本實用新型所述的側板上設置有安裝腳。

再進一步的說，本實用新型所述的底殼、蓋板以及側板均為鋁材，具有較好的耐腐蝕性。

本實用新型的有益效果是，解決了背景技術中存在的缺陷，外殼選用耐腐鋁質材料，安裝方式更改為反向裝配，在正向裝配條件下，讓外殼不會積水，同等IP防水等級電源，測試防水噴淋，能耐受更長的時間，可大大延長LED驅動電源工作壽命。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

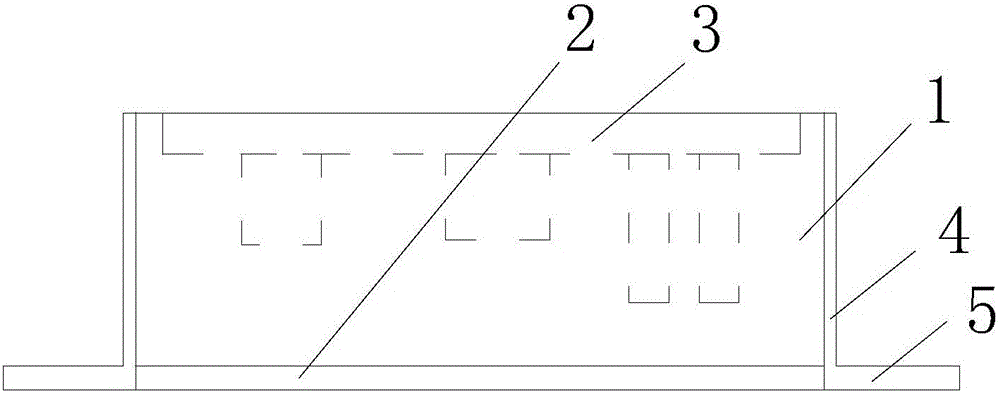

圖1是本實用新型裝配時的結構示意圖；

圖2是本實用新型實用時的結構示意圖；

圖中：1、底殼；2、蓋板；3、電路板；4、側板；5、安裝腳。

具體實施方式

現(xiàn)在結合附圖和優(yōu)選實施例對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1所示的一種防水大功率LED電源結構，包括底殼1、蓋板2、電路板3以及側板4；所述的底殼呈U型；所述的電路板固定安裝在呈U型的底殼內腔；所述的蓋板蓋于底殼的開口處；所述的蓋板與底殼連接成一個矩形框后進行180°翻轉；如圖2所示，翻轉后所述的側板安裝于矩形框的兩端的開口處。側板上設置有安裝腳5。

底殼、蓋板以及側板選用耐腐鋁質材料，安裝方式更改為反向裝配，反向裝配指先將電源板固定于底殼，裝上蓋板后上下旋轉180°再安裝側板。如此裝配，即使有少量水由側板與型材殼體的縫隙進入電源，也接觸不到殼內電源板。

本實用新型在正向裝配條件下，讓外殼不會積水，同等IP防水等級電源，測試防水噴淋，能耐受更長的時間，可大大延長LED驅動電源工作壽命。解決LED電源灌封膠和鋁質外殼之間，因熱膨脹率不同，而造成電源高、低溫工作轉換、進水和半進水轉換的防水性能降低問題。

以上說明書中描述的只是本實用新型的具體實施方式，各種舉例說明不對本實用新型的實質內容構成限制，所屬技術領域的普通技術人員在閱讀了說明書后可以對以前所述的具體實施方式做修改或變形，而不背離實用新型的實質和范圍。
