本實用新型涉及一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架。

背景技術：

展覽展臺搭建上，大量使用鋁合金燈光架構建展臺頂部?，F有普遍將鋁合金燈光架和橫梁鋁合金燈光架以螺絲固定安裝的方式實現，這樣對安裝帶來極大不便。

技術實現要素：

本實用新型的目的是為了解決上述存在的問題，提供一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架。

本實用新型的技術方案如下：

一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架，所述方套為長方體形框架，所述長方體形框架的上、下兩個底面為正方形，且每個正方形的四個角內均分別設置有斜支撐塊，每個正方形的四個邊的中間分別可拆卸地設置有一膠輪組件，所述膠輪組件包括一膠輪，所述膠輪的側面朝外。

優選地，所述長方體形框架包括沿其長度方向設置的四根支撐管，以及分別設置在該四根支撐管的兩端的所述上、下兩個底面，所述每個底面由四條邊組成，每條邊由一根L型鋁板和一根目字管組成，所述L型鋁板包括相互垂直的一寬邊和一窄邊，所述窄邊向內設置，并且所述目字管設置在所述L型鋁板的內側。

優選地，所述長方體形框架還包括設置在所述兩個底面中間的一正方形框架，所述正方形框架由四塊鋁板連接在所述四根支撐管上組成。

優選地，所述膠輪組件還包括一上面開口的方形框架，所述膠輪通過一轉軸設置在所述方形框架內，所述方形框架的底部可拆卸式連接在所述目字管和所述L型鋁板上。

與現有技術相比，本實用新型的有益效果如下：

本實用新型提供了一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架，當用手拉葫蘆拽動方套時，可以帶動橫梁上下移動；方套里面設置有膠輪，使方套可以沿著立柱方向垂直滑動。

附圖說明

圖1為本實用新型實施例的方套的整體結構示意圖；

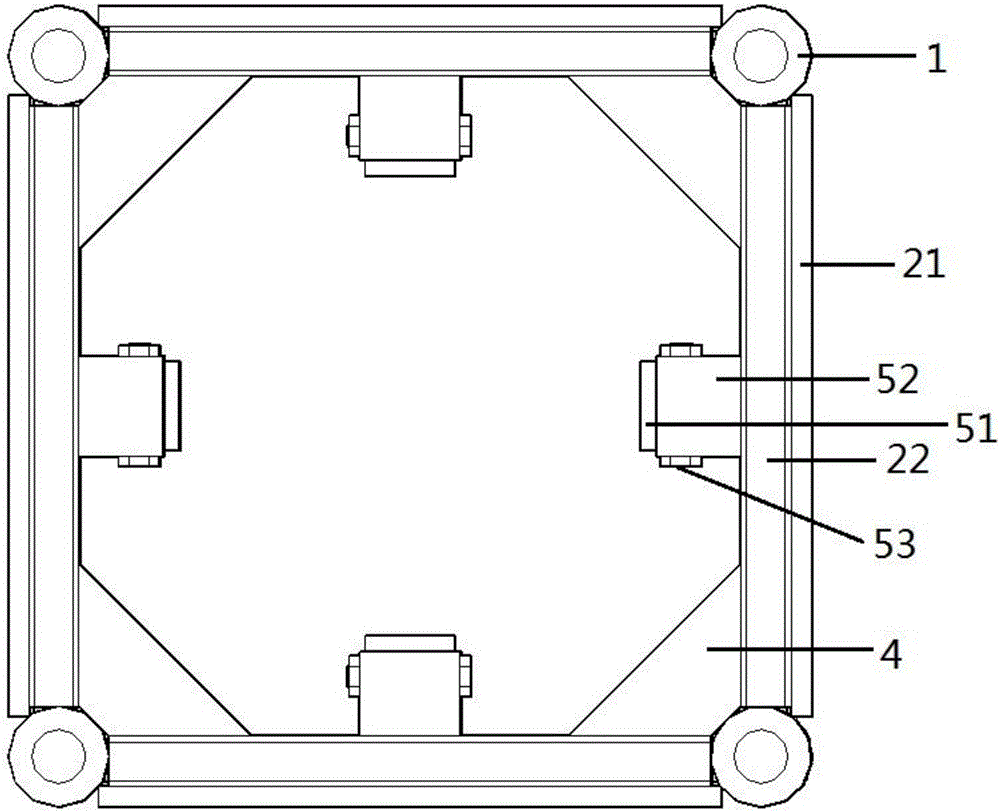

圖2為本實用新型實施例的方套的底面視圖。

具體實施方式

下面將結合附圖和具體實施例對本實用新型做進一步的描述。以下實施例僅用于舉例說明，而不用于限定本實用新型的保護范圍。

實施例

請參見圖1和圖2，本實施例提供一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架。

所述方套為長方體形框架，所述長方體形框架的上、下兩個底面為正方形，且每個正方形的四個角內均分別設置有斜支撐塊4，每個正方形的四個邊的中間分別可拆卸地設置有一膠輪組件，所述膠輪組件包括一膠輪51，所述膠輪51的側面朝外。所述4個膠輪之間的空腔用來穿設立柱。在兩個底面的4個角上設置斜支撐塊，可以使方套的形狀更加穩定，不易變形，從而更好的夾緊立柱。并且，在底面的四個邊的中間設置膠輪組件，最大限度的節省了穿設立柱的空間，使得整個方套的底面面積較小，從而是底面的每條邊較短，節省原材料。

在本實施例中，所述長方體形框架包括沿其長度方向設置的四根支撐管，具體地為支撐圓管1以及分別設置在該四根支撐圓管1兩端的所述上、下兩個底面，所述每個底面由四條邊組成，每條邊由一根L型鋁板21和一根目字管22組成，所述L型鋁板21包括相互垂直的一寬邊211和一窄邊212，所述窄邊212向內設置，并且所述目字管22設置在所述L型鋁板21的內側。每條邊由一根L型鋁板和一根目字管組成可以使得每條邊更加牢固，強度高，不易變形和斷裂。

在本實施例中，所述長方體形框架還包括設置在所述兩個底面中間的一正方形框架，所述正方形框架由四塊鋁板3連接在所述四根支撐圓管1上組成。由于方套在長度方向上較長，因此在中間設置一個正方形框架能夠使整個方套的形狀穩定，在中間位置不易變形。

在本實施例中，所述膠輪組件還包括一上面開口的方形框架52，所述膠輪51通過一轉軸53設置在所述方形框架內，所述方形框架52的底部可拆卸式連接在所述目字管22和所述L型鋁板21上，并且所述方形框架52的底部與所述目字管22接觸。通過上述結構對膠輪51和膠輪組件進行設置，使膠輪的安裝更加穩固，不易損壞和掉落。

本實用新型提供了一種方套，用來連接立柱鋁合金燈光架和橫梁鋁合金燈光架，當用手拉葫蘆拽動方套時，可以帶動橫梁上下移動；方套里面設置有膠輪，使方套可以沿著立柱方向垂直滑動。

以上公開的僅為本實用新型優選實施例。優選實施例并沒有詳盡敘述所有的細節，也不限制該實用新型僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本實用新型的原理和實際應用，從而使所屬領域技術人員能很好地利用本實用新型。本實用新型僅受權利要求書及其全部范圍和等效物的限制。
