本實用新型涉及汽車制動燈領域技術，尤其是指一種改進的LED汽車霧燈。

背景技術：

隨著汽車的普及以及科學技術的不斷發展，汽車各部件的性能也不斷得到提升和改進，汽車霧燈即是其中改進的對象之一，霧燈在雨天和霧天能夠提高駕駛員的行車視野，提高了駕駛的安全性，是汽車的一個重要零部件。

目前應用在汽車霧燈上的均為普通LED燈，雖然其能夠帶來一定的節能環保效果，然而，普通的LED燈其系一點一點地發光，亮度不夠高，光源不能有效化利用，并且目前的汽車霧燈存在著散熱效果差，使得產品壽命短。因此，從現有汽車霧燈來看，其仍有很大提升空間。

技術實現要素：

有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種改進的LED汽車霧燈，其能有效解決現有之汽車霧燈采用普通LED燈存在亮度不夠高的問題。

為實現上述目的，本實用新型采用如下之技術方案：

一種改進的LED汽車霧燈，包括有用于固設在汽車上的燈座以及光源主體，

該燈座為塑膠體，該燈座包括有安裝部、于安裝部側面延伸出的插接部，該安裝部頂端凹設有凹腔，該凹腔內固設有金屬殼，該插接部具有插接孔，該插接孔內設置有至少兩導電端子；

該光源主體的底端固設于前述金屬殼內，該光源主體包括有散熱支架以及設置于散熱支架上的多個第一COB-LED模塊和一第二COB-LED模塊，該散熱支架上設置有至少兩導電腳，該兩導電腳均與前述第一COB-LED模塊和第二COB-LED模塊電連接，且該兩導電腳分別與對應的導電端子電連接。

優選的，所述散熱支架包括有底板以及多個支撐片；該底板嵌入前述金屬殼內并通過一金屬?gòu)椘潭ǎ笆鰞蓪?dǎo)電腳于底板的底面延伸出；該多個支撐片豎向設置并間隔均勻分布于底板的表面周緣，相鄰的兩支撐片之間均設置有一前述第一COB-LED模塊，該第二COB-LED模塊設置于該多個支撐片的頂部。

優選的，所述第一COB-LED模塊包括有第一互連基板以及通過導電或非導電膠粘附在該第一互連基板表面上的第一裸芯片，該第二COB-LED模塊包括有第二互連基板以及通過導電或非導電膠粘附在該第二互連基板表面上的第二裸芯片，該第一互連基板的上下兩端分別與底板和第二互連基板焊接而固定連接。

優選的，所述底板和第二互連基板均呈圓盤狀。

優選的，所述第一互連基板呈長方形。

優選的，所述支撐片為五個，對應地該第一COB-LED模塊為五個。

優選的，所述支撐片為金屬材質。

優選的，所述安裝部的外側緣套設有密封膠墊，該插接部的側面上向外凸設有卡點。

優選的，所述金屬殼的頂部周緣向外折彎延伸出有卡片。

優選的，所述光源主體呈圓柱體。

本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

通過設置有第一COB-LED模塊和第二COB-LED模塊，利用各COB-LED模塊進行發光，其發出的光是條狀的，取代了傳統之采用普通LED燈發出點狀光的形式，本實用新型的發光亮度更高，從而使得光源得到了有效化利用，更加節能環保，利于市場的推廣使用，并且，本產品的散熱效果更好，有利于延長產品的使用壽命。

為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。

附圖說明

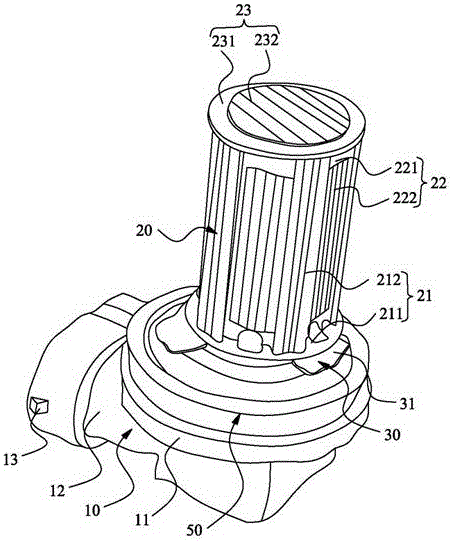

圖1是本實用新型之較佳實施例的組裝立體示意圖；

圖2是本實用新型之較佳實施例另一角度的組裝立體示意圖；

圖3是本實用新型之較佳實施例燈座的放大示意圖；

圖4是本實用新型之較佳實施例中光源主體的放大示意圖。

附圖標識說明：

10、燈座 11、安裝部

12、插接部 13、卡點

101、凹腔 102、插接孔

20、光源主體 21、散熱支架

211、底板 212、支撐片

22、第一COB-LED模塊 221、第一互連基板

222、第一裸芯片 23、第二COB-LED模塊

231、第二互連基板 232、第二裸芯片

24、導電腳 30、金屬殼

31、卡片 32、金屬?gòu)椘?/p>

40、導電端子 50、密封膠墊

具體實施方式

請參照?qǐng)D1至圖4所示，其顯示出了本實用新型之較佳實施例的具體結構，包括有用于固設在汽車上的燈座10以及光源主體20。

該燈座10為塑膠體，該燈座10包括有安裝部11、于安裝部11側面延伸出的插接部12，該安裝部11頂端凹設有凹腔101，該凹腔101內固設有金屬殼30，該金屬殼30的頂部周緣向外折彎延伸出有卡片31，該插接部12具有插接孔102，該插接孔102內設置有至少兩導電端子40；以及，該安裝部11的外側緣套設有密封膠墊50，該插接部12的側面上向外凸設有卡點13，以便與外部卡合固定安裝。

該光源主體20呈圓柱體，該光源主體20的底端固設于前述金屬殼30內，該光源主體20包括有散熱支架21以及設置于散熱支架21上的多個第一COB-LED模塊22和一第二COB-LED模塊23，該散熱支架21上設置有至少兩導電腳24，該兩導電腳24均與前述第一COB-LED模塊22和第二COB-LED模塊23電連接，且該兩導電腳24分別與對應的導電端子40電連接，以便與外部電路電連接。具體而說，該散熱支架21包括有底板211以及多個支撐片212；該底板211嵌入前述金屬殼30內并通過一金屬?gòu)椘?2固定，前述兩導電腳24于底板211的底面延伸出；該多個支撐片212豎向設置并間隔均勻分布于底板211的表面周緣，相鄰的兩支撐片212之間均設置有一前述第一COB-LED模塊22，該第二COB-LED模塊23設置于該多個支撐片212的頂部。在本實施例中，該支撐片212為金屬材質，并且該支撐片212為五個，對應地該第一COB-LED模塊22為五個，支撐片212和第一COB-LED模塊22的數量不予限定。

并且，具體而說，該第一COB-LED模塊22包括有第一互連基板221以及通過導電或非導電膠粘附在該第一互連基板221表面上的第一裸芯片222，該第二COB-LED模塊23包括有第二互連基板231以及通過導電或非導電膠粘附在該第二互連基板231表面上的第二裸芯片232，該第一互連基板221的上下兩端分別與底板211和第二互連基板231焊接而固定連接。該底板211的形狀大小與第二互連基板231的形狀大小相同，該底板211和第二互連基板231均呈圓盤狀，該第一互連基板221呈長方形，不以為限。

組裝時，將光源主體20之散熱支架21的底板211嵌入燈座10上的金屬殼30內，并通過金屬?gòu)椘?2固定，并使兩導電腳24與對應的導電端子40電連接即可。

使用時，利用插接部12并通過卡點13將燈座10固定于汽車相應的位置上，并將外部插頭插入插接孔102中使得導電端子40通電即可。

本實用新型的設計重點是：

通過設置有第一COB-LED模塊和第二COB-LED模塊，利用各COB-LED模塊進行發光，其發出的光是條狀的，取代了傳統之采用普通LED燈發出點狀光的形式，本實用新型的發光亮度更高，從而使得光源得到了有效化利用，更加節能環保，利于市場的推廣使用，并且，本產品的散熱效果更好，有利于延長產品的使用壽命。

以上結合具體實施例描述了本實用新型的技術原理。這些描述只是為了解釋本實用新型的原理，而不能以任何方式解釋為對本實用新型保護范圍的限制?；诖颂幍慕忉?zhuān)绢I(lǐng)域的技術人員不需要付出創造性的勞動即可聯想到本實用新型的其它具體實施方式，這些方式都將落入本實用新型的保護范圍之內。
