本實用新型涉及光學透鏡技術領域，具體為一種高聚光路燈仿流明透鏡。

背景技術：

流明，光通量的單位。發光強度為1坎德拉的點光源，在單位立體角（1球面度）內發出的光通量為“1流明”，英文縮寫。所謂的流明簡單來說，就是指蠟燭一燭光在一公尺（1公尺=1米）以外的所顯現出的亮度。一個普通40瓦的白熾燈泡，其發光效率大約是每瓦10流明，因此可以發出400流明的光.。40瓦的白熾燈220伏時，光通量為340流明。光通量是描述單位時間內光源輻射產生視覺響應強弱的能力，單位是流明，也叫明亮度。對于現代路燈而言，最理想的要求是以盡量低的功率達到盡量高的流明，從而改善照明效果。但是現有的路燈透鏡，一方面聚光效果不夠高，散熱性能也很差，容易造成燈具損壞。

技術實現要素：

針對以上問題，本實用新型提供了一種高聚光路燈仿流明透鏡，結構簡單，安裝使用方便，具有良好的散熱和防腐性能，并且可以使LED所發出的光線的聚光效果達到93%，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種高聚光路燈仿流明透鏡，包括安裝底座，所述安裝底座的上表面鑲嵌有透鏡本體，所述透鏡本體包括方形基體，所述方形基體為長方體形，且方形基體的周圍開鑿有安裝孔，兩端安裝孔對應的內側方形基體的內側澆注有楔形凹槽，兩個楔形凹槽左右相對形成透鏡布置區，透鏡布置區內均勻分布有全反射式杯型透鏡；所述安裝底座對應安裝孔的位置焊接有插接柱，對應全反射式杯型透鏡的位置焊接有螺旋燈座，所述安裝底座的背側還連接有散熱片。

作為本實用新型一種優選的技術方案，所述全反射式杯型透鏡共有6個，且6個透鏡分成兩組交錯排列，且全反射式杯型透鏡采用進口PC原料打磨成高精度光學非球面。

作為本實用新型一種優選的技術方案，所述安裝底座和螺旋燈座均采用鋁合金材料制成，且安裝底座的外表面還涂覆有防腐涂料。

作為本實用新型一種優選的技術方案，所述全反射式杯型透鏡兩個相鄰的透鏡之間還開鑿有散熱孔。

與現有技術相比，本實用新型的有益效果是：該高聚光路燈仿流明透鏡，通過設置安裝孔和插接柱，可以方便地實現安裝和拆卸；通過設置散熱片和散熱孔有效提高散熱性能，從而有效延長使用壽命；通過設置全反射式杯型透鏡，利用全反射式結構，大大提高聚光效率；本實用新型結構簡單，安裝使用方便，具有良好的散熱和防腐性能，并且可以使LED所發出的光線的聚光效果達到93%。

附圖說明

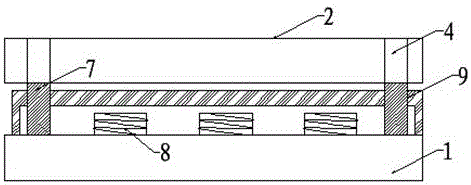

圖1為本實用新型結構示意圖；

圖2為透鏡本體結構示意圖。

圖中：1-安裝底座；2-透鏡本體；3-方形基體；4-安裝孔；5-楔形凹槽；6-全反射式杯型透鏡；7-插接柱；8-螺旋燈座；9-散熱片；10-散熱孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1和圖2，本實用新型提供一種技術方案：一種高聚光路燈仿流明透鏡，包括安裝底座1，所述安裝底座1的上表面鑲嵌有透鏡本體2，所述透鏡本體2包括方形基體3，所述方形基體3為長方體形，且方形基體3的周圍開鑿有安裝孔4，兩端安裝孔4對應的內側方形基體3的內側澆注有楔形凹槽5，兩個楔形凹槽5左右相對形成透鏡布置區，透鏡布置區內均勻分布有全反射式杯型透鏡6；所述安裝底座1對應安裝孔4的位置焊接有插接柱7，對應全反射式杯型透鏡6的位置焊接有螺旋燈座8，所述安裝底座1的背側還連接有散熱片9；

所述全反射式杯型透鏡6共有6個，且6個透鏡分成兩組交錯排列，且全反射式杯型透鏡6采用進口PC原料打磨成光學高精度非球面；所述安裝底座1和螺旋燈座8均采用鋁合金材料制成，且安裝底座1的外表面還涂覆有防腐涂料；所述全反射式杯型透鏡6中兩個相鄰的透鏡之間還開鑿有散熱孔10。

本實用新型的工作原理：所述安裝底座1用于進行透鏡和LED燈的固定和安裝，采用鋁合金制成，質量輕并且具有良好的導熱性能；所述透鏡本體2采用透明材料制成，具有良好的透光性能；

所述方形基體3為透鏡本體2的主體結構，形成裝置的整體結構框架，所述安裝孔4的位置、內徑與插接柱7的位置和外徑一一對應，可以直接通過插接將底座和透鏡連接成一體化結構；所述楔形凹槽5一方面便于進行定位安裝，一方面增大安裝底座1與透鏡本體2之間的空隙，從而增大散熱空間，結合散熱片9和散熱孔10提高散熱性能；

所述全反射式杯型透鏡6采用采用進口PC原料制成，PC塑料耐熱，抗沖擊，阻燃，在普通使用溫度內都有良好的機械性能。同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐沖擊性能好，折射率高，加工性能好，不需要添加劑就具有UL94V-0級阻燃性能；所述螺旋燈座8用于固定安裝LED燈泡，當燈泡發光時，射出的光通過全反射式杯型透鏡6的內壁進行全反射后再通過頂部射出，提高匯聚效率，從而提高照明強度。

該高聚光路燈仿流明透鏡，通過設置安裝孔4和插接柱7，可以方便地實現安裝和拆卸；通過設置散熱片9和散熱孔10有效提高散熱性能，從而有效延長使用壽命；通過設置全反射式杯型透鏡6，利用全反射式結構，大大提高聚光效率；本實用新型結構簡單，安裝使用方便，具有良好的散熱和防腐性能，并且可以使LED所發出的光線的聚光效果達到93%。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
