本實用新型涉及道路交通照明技術領域，特別涉及一種電源插接式路燈。

背景技術：

路燈由燈具，電器，光源，燈桿，燈臂，法蘭盤及基礎預埋件組成一個整體。路燈在人們的日常生活中有著重要的作用，在夜晚或者冬天，路燈能夠方便行人走路，保證安全。此外，公共場所，比如廣場等地方的路燈,更是能夠方便人們的生活和戶外活動。

我國的路燈建設取得了飛速的發展，每年新增路燈數量逐年增加，如何快速安全安裝及維修路燈尤為重要。

目前路燈燈具進線均采用手工接線和接線端子兩種方法，手工接線過于落后，采用手或鉗子將兩股銅線扭在一起，再用電工膠帶纏繞，容易導致接觸點不牢靠，且易進水產生漏電或者接觸不良等不良現象發生。接線柱是目前用的最多的，雖然簡單易懂，但是在燈具運輸?shù)桨惭b工地還需要打開燈具內部進行接線，降低了安裝效率且對燈具內部存在進灰塵等隱患。

技術實現要素：

本實用新型的目的在于提供一種電源插接式路燈，以解決由于打開燈具去剝皮接線導致的路燈安裝效率降低及路燈內部存在進灰塵隱患的問題。

根據本實用新型的實施例，提供了一種電源插接式路燈，包括：燈桿挑臂和與所述燈桿挑臂連接的路燈燈具；

所述路燈燈具包括底殼、頂蓋、燈體、整流器以及第一交流輸入線；所述底殼與所述頂蓋相扣合；所述燈體、所述整流器以及所述第一交流輸入線設于所述底殼與所述頂蓋之間；所述燈體與所述整流器的輸出端連接，所述第一交流輸入線的一端與所述整流器的輸入端連接，所述第一交流輸入線的另一端設有進線公接頭；

所述燈桿挑臂內設有第二交流輸入線，所述第二交流輸入線的端部設有與所述進線公接頭相適配的進線母接頭；所述進線公接頭與所述進線母接頭相插接；所述燈桿挑臂設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；

所述底殼包括容置槽以及與所述容置槽的槽壁連通的走線筒，所述走線筒筒壁設有第一螺孔，所述第一交流輸入線穿過所述走線筒；

所述燈桿挑臂設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；

所述燈桿挑臂外徑與所述走線筒內徑相等，所述走線筒套設于所述燈桿挑臂外部；所述第一螺孔及所述第二螺孔內設有螺釘。

優選地，所述的電源插接式路燈中，所述進線母接頭設有外螺紋，所述進線公接頭設有帶相應內螺紋的螺旋式夾緊螺帽；或所述進線公接頭設有外螺紋，所述進線母接頭設有帶相應內螺紋的螺旋式夾緊螺帽。

優選地，所述的電源插接式路燈中，所述外螺紋和所述夾緊螺帽設有防水密封件。

優選地，所述的電源插接式路燈中，所述螺釘與所述走線筒之間設有密封膠圈。

優選地，所述的電源插接式路燈中，所述走線筒與所述燈桿挑臂套接處設有密封膠圈。

優選地，所述的電源插接式路燈中，所述頂蓋上與所述燈體相對的位置設有透鏡。

優選地，所述的電源插接式路燈中，所述燈體為LED燈。

由以上技術方案可知，本實用新型提供了一種電源插接式路燈，包括：燈桿挑臂和與所述燈桿挑臂連接的路燈燈具；所述路燈燈具包括底殼、頂蓋、燈體、整流器以及第一交流輸入線；所述底殼與所述頂蓋相扣合；所述燈體、所述整流器以及所述第一交流輸入線設于所述底殼與所述頂蓋之間；所述燈體與所述整流器的輸出端連接，所述第一交流輸入線的一端與所述整流器的輸入端連接，所述第一交流輸入線的另一端設有進線公接頭；所述燈桿挑臂內設有第二交流輸入線，所述第二交流輸入線的端部設有與所述進線公接頭相適配的進線母接頭；所述進線公接頭與所述進線母接頭相插接；所述底殼包括容置槽以及與所述容置槽的槽壁連通的走線筒，所述走線筒筒壁設有第一螺孔，所述第一交流輸入線穿過所述走線筒；所述燈桿挑臂設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；所述燈桿挑臂設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；所述燈桿挑臂外徑與所述走線筒內徑相等，所述走線筒套設于所述燈桿挑臂外部；所述第一螺孔及所述第二螺孔內設有螺釘。本實用新型通過高耐壓及高防護等級的公母對接型插頭，直接連接燈桿和燈具的進線，在燈具運送至安裝工地后不再需要打開燈具去剝皮接線，提高了燈具接線端的防護等級及工作人員安裝的效率，同時減少因打開路燈燈具進入異物而導致的不良隱患。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為根據一優選實施例示出的一種插接式路燈的結構示意圖；

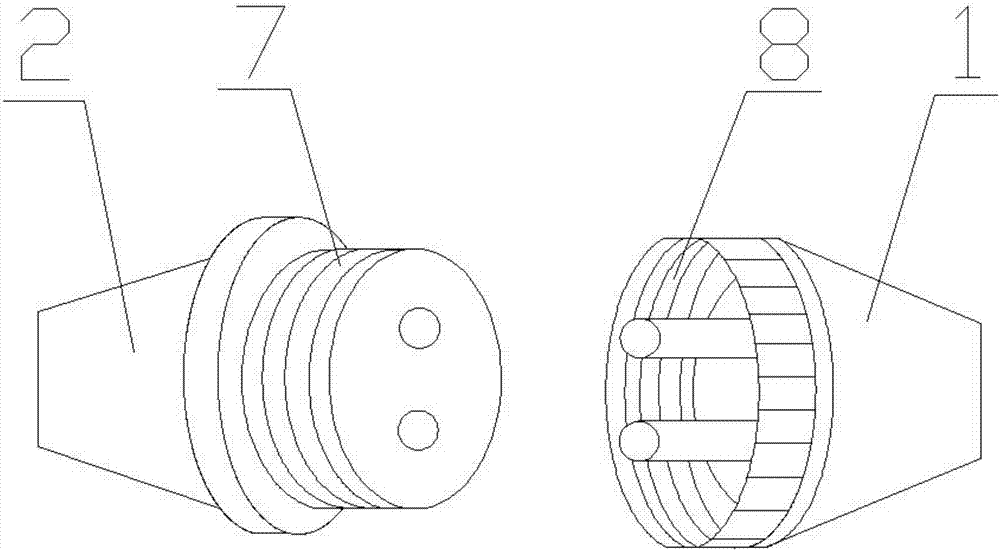

圖2為根據一優選實施例示出的一種進線公接頭和進線母接頭的結構示意圖；

圖3為根據一優選實施例示出的另一種進線公接頭和進線母接頭的結構示意圖。

圖示說明：

其中，1-進線公接頭；2-進線母接頭；3-路燈燈具；4-燈桿挑臂；5-第二交流輸電線；6-第一交流輸入線；7-外螺紋；8-夾緊螺帽；31-底殼；32-頂蓋；33-燈體；34-整流器；35-走線筒。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供了一種電源插接式路燈，包括：燈桿挑臂4和與所述燈桿挑臂4連接的路燈燈具3；

所述路燈燈具3包括底殼31、頂蓋32、燈體33、整流器34以及第一交流輸入線6；所述底殼31與所述頂蓋32相扣合；所述燈體33、所述整流器34以及所述第一交流輸入線6設于所述底殼31與所述頂蓋32之間；所述燈體33與所述整流器34的輸出端連接，所述第一交流輸入線6的一端與所述整流器34的輸入端連接，所述第一交流輸入線6的另一端設有進線公接頭1；

所述燈桿挑臂4內設有第二交流輸入線5，所述第二交流輸入線5的端部設有與所述進線公接頭1相適配的進線母接頭2；所述進線公接頭1與所述進線母接頭2相插接；

所述底殼31包括容置槽以及與所述容置槽的槽壁連通的走線筒35，所述走線筒35筒壁設有第一螺孔；第一交流輸入線6穿過走線筒35；

所述燈桿挑臂4設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；

所述燈桿挑臂4外徑與所述走線筒35內徑相等，所述走線筒35套設于所述燈桿挑臂4外部；所述第一螺孔及所述第二螺孔內設有螺釘。

由以上技術方案可知，本實用新型提供了一種電源插接式路燈，包括：燈桿挑臂4和與所述燈桿挑臂4連接的路燈燈具3；所述路燈燈具3包括底殼31、頂蓋32、燈體33、整流器34以及第一交流輸入線6；所述底殼31與所述頂蓋32相扣合；所述燈體33、所述整流器34以及所述第一交流輸入線6設于所述底殼31與所述頂蓋32之間；所述燈體33與所述整流器34的輸出端連接，所述第一交流輸入線6的一端與所述整流器34的輸入端連接，所述第一交流輸入線6的另一端設有進線公接頭1；所述燈桿挑臂4內設有第二交流輸入線5，所述第二交流輸入線5的端部設有與所述進線公接頭1相適配的進線母接頭2；所述進線公接頭1與所述進線母接頭2相插接；所述底殼31包括容置槽以及與所述容置槽的槽壁連通的走線筒35，所述走線筒35筒壁設有第一螺孔；所述燈桿挑臂4設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；所述燈桿挑臂4外徑與所述走線筒35內徑相等，所述走線筒35套設于所述燈桿挑臂4外部；所述第一螺孔及所述第二螺孔內設有螺釘。本實用新型通過高耐壓、高防護等級的公母對接型插頭，直接連接燈桿和燈具的進線，在燈具運送至安裝工地后不再需要打開燈具去剝皮接線，提高了燈具接線端的防護等級及工作人員安裝的效率，同時減少因打開燈具進入異物而導致的不良隱患。

請參閱圖2和圖3，優選地，所述的電源插接式路燈中，所述進線母接頭2設有外螺紋7，所述進線公接頭1設有帶相應內螺紋的螺旋式夾緊螺帽8；所述進線公接頭1設有外螺紋7，所述進線母接頭2設有帶相應內螺紋的螺旋式夾緊螺帽8。采用螺紋對進線公母接頭進行對接，可以使進線公接頭1與進線母接頭2連接更為緊密，不會輕易受外力拉扯而斷開連接，同時便于工作人員安裝及操作。

優選地，所述的電源插接式路燈中，所述外螺紋7和所述夾緊螺帽8設有防水密封件。防水密封件可以有效防止水滴或其他物質進入進線公接頭1和進線母接頭2的連接處，防止由于水滴等物質進入導致短路等現象，降低了路燈損壞率。

優選地，所述的電源插接式路燈中，所述螺釘與所述走線筒35之間設有密封膠圈。所述螺釘與所述走線筒35之間設有密封膠圈可以有效防止在惡劣天氣，如雨、雪，雨水進入燈桿或燈具內部，對路燈造成不必要的損壞，從而降低了路燈損壞率。

優選地，所述的電源插接式路燈中，所述走線筒35與所述燈桿挑臂4套接處設有密封膠圈。所述走線筒35與所述燈桿挑臂4套接處設有密封膠圈可以有效防止在惡劣天氣，如雨、雪，雨水進入燈桿或燈具內部，對路燈造成不必要的損壞，從而降低了路燈損壞率。

優選地，所述的電源插接式路燈中，所述頂蓋32上與所述燈體33相對的位置設有透鏡。透鏡可以使光經過透鏡曲面的折射傳輸出，利用率較高；同時可以使光線在照射面上得到很好的分配，均勻度較高。

優選地，所述的電源插接式路燈中，所述燈體33為LED燈。LED(Light Emitting Diode，發光二極管)具有節能、環保、壽命長、體積小等特點。

由以上技術方案可知，本實用新型提供了一種電源插接式路燈，包括：燈桿挑臂4和與所述燈桿挑臂4連接的路燈燈具3；所述路燈燈具3包括底殼31、頂蓋32、燈體33、整流器34以及第一交流輸入線6；所述底殼31與所述頂蓋32相扣合；所述燈體33、所述整流器34以及所述第一交流輸入線6設于所述底殼31與所述頂蓋32之間；所述燈體33與所述整流器34的輸出端連接，所述第一交流輸入線6的一端與所述整流器34的輸入端連接，所述第一交流輸入線6的另一端設有進線公接頭1；所述燈桿挑臂4內設有第二交流輸入線5，所述第二交流輸入線5的端部設有與所述進線公接頭1相適配的進線母接頭2；所述進線公接頭1與所述進線母接頭2相插接；所述底殼31包括容置槽以及與所述容置槽的槽壁連通的走線筒35，所述走線筒35筒壁設有第一螺孔；所述燈桿挑臂4設有第二螺孔，所述第一螺孔與所述第二螺孔直徑相同；所述燈桿挑臂4外徑與所述走線筒35內徑相等，所述走線筒35套設于所述燈桿挑臂4外部；所述第一螺孔及所述第二螺孔內設有螺釘。本實用新型通過高耐壓、高防護等級的公母對接型插頭，直接連接燈桿和燈具的進線，在燈具運送至安裝工地后不再需要打開燈具去剝皮接線，提高了燈具接線端的防護等級及工作人員安裝的效率，同時減少因打開燈具進入異物而導致的不良隱患。

本領域技術人員在考慮說明書及實踐這里公開的實用新型后，將容易想到本實用新型的其它實施方案。本申請旨在涵蓋本實用新型的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本實用新型的一般性原理并包括本實用新型未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本實用新型的真正范圍和精神由下面的權利要求指出。

應當理解的是，本實用新型并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本實用新型的范圍僅由所附的權利要求來限制。
