本實用新型涉及帶有防火或防爆裝置的照明裝置領域，具體為一種帶有螺旋散熱片的防爆LED燈。

背景技術：

迄今已有多種電光源用于照明，目前常用的電光源有白熾燈、熒光燈、高壓鈉燈、金鹵燈等，但上述燈具普遍難以同時在光效、壽命、結構、頻閃、顯色性等各方面都體現出優良性能，比如：白熾燈光效低、壽命短；高壓鈉燈顯色性差，結構復雜；金鹵燈和霓虹燈都需配備專用電路才能工作，應用范圍較狹窄。同時，在有危險性氣體的場合，比如礦井內部，為防止電火花引燃以及熱量積聚，對燈具有著嚴格的防爆要求，因此燈具采用嚴格的密封結構，而目前常用的燈具，白熾燈使用時會散發出大量熱量，熒光燈啟動時有電火花產生，其他燈具或者價格昂貴，或者結構復雜安裝困難，這就使得防爆場合燈具的選擇受到很大限制。目前，LED（即發光二極管）燈開始在照明領域得到使用，LED具有發光效率高、使用壽命長的特點，但使用時對電流過流和熱量積聚較敏感，因此須采取限流和散熱措施。目前的LED燈具，多采用直流驅動，為此使用時需配有整流和濾波裝置，這些輔助裝置都必須安裝在防爆燈具密封而狹小的空間內，這就進一步加劇了防爆燈具結構的復雜性和散熱的難度，影響了防爆燈具的使用和壽命。

技術實現要素：

為了克服現有技術的缺陷，提供一種結構簡單、使用方便、便于維護、壽命長、光效高的防爆燈具，本實用新型公開了一種帶有螺旋散熱片的防爆LED燈。

本實用新型通過如下技術方案達到發明目的：

一種帶有螺旋散熱片的防爆LED燈，包括燈體，其特征是：還包括罩殼、燈座、壓蓋、玻璃罩、密封圈、電器連接罩、電纜引入罩和散熱片，

燈體選用LED燈；

罩殼為圓臺形，罩殼的大圓端面朝下，燈座的頂端套設在罩殼的小圓端面上，燈體嵌在燈座的底端內，壓蓋蓋于罩殼的大圓端面上并用螺釘固定在燈座的底端面上，壓蓋的中部開有階梯孔，玻璃罩為凸透鏡，玻璃罩的外緣設有凸圈，燈座的底端面抵住玻璃罩的內端面，玻璃罩外緣處的凸圈扣在壓蓋中部階梯孔的臺階上，玻璃罩的凸圈和壓蓋階梯孔的臺階之間墊有密封圈，電器連接罩固定在罩殼的小圓端面上且罩于燈座外，電器連接罩內設有用以驅動燈體的驅動器如穩壓電源等，電纜引入罩用螺釘固定在電器連接罩的頂部，導線的一段連接燈體，導線的另一端依次經燈座、電器連接罩和電纜引入罩引出；

罩殼的外側面上設有至少六片散熱片，散熱片在罩殼大圓端面所在平面的投影為弧線段，各片散熱片弧線段的凹凸方向一致且所對應的圓半徑都相等，各片散熱片弧線段所在的圓周都經過罩殼的中心點。

所述的帶有螺旋散熱片的防爆LED燈，其特征是：散熱片的外端從上至下向外傾斜，散熱片的橫截面為上底邊小于下底邊的等腰梯形。

所述的帶有螺旋散熱片的防爆LED燈，其特征是：電器連接罩的外側面上設有至少六個散熱槽，散熱槽為圓角矩形的盲孔，散熱槽圍繞電器連接罩的中心點平均分布。

本實用新型使用時，外界電源通過導線輸入燈體，燈體發出的光線透過玻璃罩會聚后再照射到需照明的區域；采用獨特的散熱片可以提大大提高散熱效率延長燈具使用壽命；燈體和外界嚴格密封，為復合型防爆結構，可滿足在爆炸性氣體及粉塵環境中的防爆照明要求，是一種模塊化、輕量化、免維護的防爆泛光燈具，解決了在爆炸性氣體環境中由于傳統光源的壽命短而造成的防爆燈具的維護周期較短（尤其是一些安裝維護都不方便的場所）及能源消耗大的問題。

本實用新型的有益效果是：

1. 采用了高光效固態LED光源，壽命可長達80,000小時以上，真正實現了燈具光源的節能免維護；

2. 燈具設計為ⅡC級全隔爆防爆結構，滿足了爆炸性氣體及粉塵環境的防爆要求；

3. 新穎的螺旋鏤空空氣對流散熱結構，減少燈具使用過程中的表面積灰問題，加快燈具的散熱速度，提高燈具的應用性；

4. 外觀設計新穎合理，結構緊湊實用，綜合考慮了功能性及視覺效果。

附圖說明

圖1是本實用新型的主視圖；

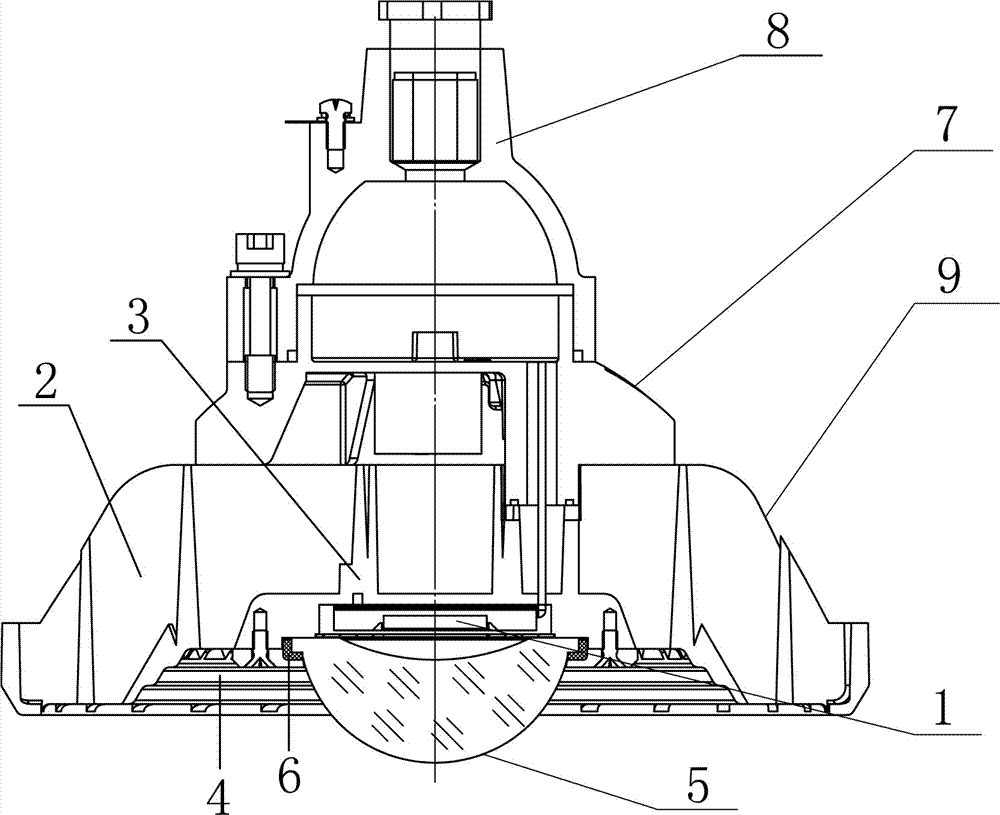

圖2是本實用新型主視方向的剖視圖；

圖3是本實用新型的俯視圖。

具體實施方式

以下通過具體實施例進一步說明本實用新型。

實施例1

一種帶有螺旋散熱片的防爆LED燈，包括燈體1、罩殼2、燈座3、壓蓋4、玻璃罩5、密封圈6、電器連接罩7、電纜引入罩8和散熱片9，如圖1～圖3所示，具體結構是：

燈體1選用LED燈；

罩殼2為圓臺形，罩殼2的大圓端面朝下，燈座3的頂端套設在罩殼2的小圓端面上，燈體1嵌在燈座3的底端內，壓蓋4蓋于罩殼2的大圓端面上并用螺釘固定在燈座3的底端面上，壓蓋4的中部開有階梯孔，玻璃罩5為凸透鏡，玻璃罩5的外緣設有凸圈，燈座3的底端面抵住玻璃罩5的內端面，玻璃罩5外緣處的凸圈扣在壓蓋4中部階梯孔的臺階上，玻璃罩5的凸圈和壓蓋4階梯孔的臺階之間墊有密封圈6，電器連接罩7固定在罩殼2的小圓端面上且罩于燈座3外，電器連接罩7內設有用以驅動燈體1的驅動器如穩壓電源等，電纜引入罩8用螺釘固定在電器連接罩7的頂部，導線的一段連接燈體1，導線的另一端依次經燈座3、電器連接罩7和電纜引入罩8引出；

罩殼2的外側面上設有30片散熱片9，散熱片9在罩殼2大圓端面所在平面的投影為弧線段，各片散熱片9弧線段的凹凸方向一致且所對應的圓半徑都相等，各片散熱片9弧線段所在的圓周都經過罩殼2的中心點。

本實施例中：散熱片9的外端從上至下向外傾斜，散熱片9的橫截面為上底邊小于下底邊的等腰梯形。

本實施例中：電器連接罩7的外側面上設有15個散熱槽71，散熱槽71為圓角矩形的盲孔，散熱槽71圍繞電器連接罩7的中心點平均分布。

本實施例使用時，外界電源通過導線輸入燈體1，燈體1發出的光線透過玻璃罩5會聚后再照射到需照明的區域；采用獨特的散熱片9可以提大大提高散熱效率延長燈具使用壽命；燈體1和外界嚴格密封，為復合型防爆結構，可滿足在爆炸性氣體及粉塵環境中的防爆照明要求，是一種模塊化、輕量化、免維護的防爆泛光燈具，解決了在爆炸性氣體環境中由于傳統光源的壽命短而造成的防爆燈具的維護周期較短（尤其是一些安裝維護都不方便的場所）及能源消耗大的問題。
