本發明涉及一種照明設備領域，特別是一種具有聯接結構的led條形燈具。

背景技術：

在節能環保的背景下，led燈具因其具有出光效率高、聚光性能好而越來越多地應用于居家、商業照明領域。在諸如展覽館，珠寶店、博物館、超市等場所中，還有一些居家照明，如大型別墅中。隨著led燈具，特別是條形燈具的大量使用，使得這些居家或商業領域的照明更加貼近用戶的真實需求。

然而，由于條形燈本身的結構特點，即條形結構，同時由于使用條形燈場所的尺寸是不確定的，因此，安裝該條形燈時，則需要將不同長度的條形燈進行連接安裝，而這些不同長度或相同長度的條形燈的安裝便利性將是條形燈的設計要點之一。同時，當這些不同長度的條形燈可能因為其中的一條或幾條損壞需要更換時，往往因為無法使單獨的一條燈拆卸下來而需要將包括多條燈的整根燈全部拆卸下來才可以更換，從而造成浪費工時，提高成本。

技術實現要素：

有鑒于此，有必要提供一種不受貨架各組件的公差配合影響的貨架取電頭及其貨架取電系統。

一種具有聯接結構的led條形燈具，其包括一個第一燈殼，一個設置在所述第一燈殼上的插頭，一個與所述第一燈殼聯接的第二燈殼，以及一個設置在所述第二燈殼上并與該插頭聯接的插座。所述插頭包括一個設置在所述第一燈殼的端部的第一磁鐵，一個耦合在所述第一燈殼內部的第一襯墊，以及一個固定在所述第一襯墊內的第一電氣連接件。所述第一襯墊夾設在所述第一燈殼與第一磁鐵之間。所述插座包括一個設置在所述第二燈殼的端部的第二磁鐵，一個耦合在所述第二燈殼內的第二襯墊，以及一個固定在所述第二襯墊中的第二電氣連接件。所述第二襯墊夾設在所述第二磁鐵與第二燈殼之間。所述第一磁鐵與第二磁鐵相互吸引以聯接所述第一、第二燈殼。當所述第一、第二磁鐵吸合時所述第一電氣連接件與第二電氣連接件相互耦合以電性連接。

進一步地，所述第一電氣連接件為一個觸片，所述第二電氣連接件為一個彈性觸頭，所述第一、第二磁鐵的吸引力大于所述彈性觸頭抵頂在所述觸片上的彈性力。

進一步地，所述led條形燈具包括分別設置在所述第一、第二燈殼中的兩個電路板，所述兩個電路板分別與所述觸片和彈性觸頭電性連接。

進一步地，所述彈性觸頭包括一個一端封閉的盲筒，一個填充在所述盲筒中的彈性件，以及卡設在所述盲筒的開口端的觸頭。

進一步地，所述彈性觸頭由導電材料制成，所述插座還包括一個設置在所述彈性觸頭與第二磁鐵之間的間隔環，所述間隔環由絕緣材料制成。

進一步地，所述盲筒的端部具有一個凸緣，該凸緣夾設在所述間隔環與第二襯墊之間，所述間隔環的端部包括一個法蘭環，該法蘭環夾設在所述凸緣與第二磁鐵之間。

進一步地，所述插頭還包括一個夾設在所述第一磁鐵與觸片之間的c形卡簧以固定所述觸片與第一襯墊之間的相對位置。

進一步地，所述第一、第二磁鐵分別與所述第一、第二燈殼的截面形狀相同，并分別沿中心軸開設一個通孔以利于穿過磁力線。

進一步地，所述第一電氣連接件為一個插孔，所述第二電氣連接件為一個插針，當所述第一、第二磁鐵吸合在一起時，所述插針插設在所述插孔中建立電連接。

進一步地，所述第一、第二襯墊由絕緣材料制成。

與現有技術相比，本發明的led條形燈具的聯接結構中所使用的第一、第二磁鐵作為聯接第一、第二燈殼的結構件，可以使多根條形燈具的聯接簡單省時，同時也作為固定所述第一、第二電性連接件的結構件，還作為保持所述第一、第二電性連接件耦合在一起的夾持力，同時由于所述第一、第二磁鐵的吸合力可以使得所述第一、第二燈殼之間不具有配合間隔而不會發生連接處的變形，影響美觀。

附圖說明

以下結合附圖描述本發明的實施例，其中：

圖1為本發明提供的一種貨架取電系統的分解結構示意圖。

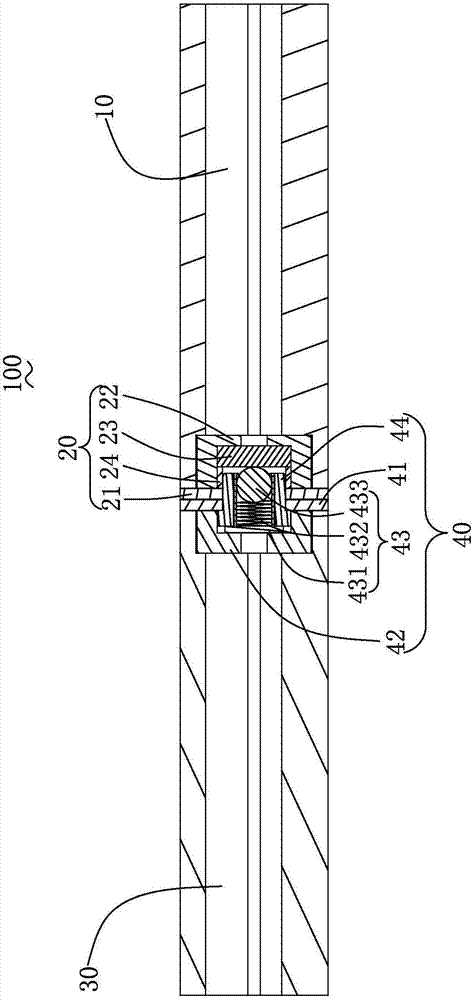

圖2為圖1的一種貨架取電系統的貨架取電頭的剖面結構示意圖。

具體實施方式

以下基于附圖對本發明的具體實施例進行進一步詳細說明。應當理解，此處所描述的具體實施例僅作為實施例，并不用于限定本發明的保護范圍。

請參閱圖1至圖2，其為本發明提供的一種具有聯接結構的led條形燈具100的結構示意圖。所述具有聯接結構的led條形燈具100包括一個第一燈殼10，一個設置在所述第一燈殼10上的插座20，一個與所述第一燈殼10聯接的第二燈殼30，以及一個設置在所述第二燈殼30上并與所述插座20聯接的插頭40。可以理解的是，所述具有聯接結構的led條形燈具100還包括其他的一些功能模塊，如收容在所述第一、第二燈殼10、30內的發光模塊，配光模塊，以及兩個分別設置在所述第一、第二燈殼10、30內的電路板等等，其作為led燈具的通用功能模塊，在此不再詳細說明。

作為一種統一型號的led條形燈具，通常所述第一、第二燈殼10、20具有相同的結構，特別是截面結構。當然可以想到的是，在一些特殊情況，所述第一、第二燈殼10、20也可以具有不同的截面結構。在本實施例中，所述第一、第二燈殼10、20具有相同的結構，并為管狀結構。所述發光模塊、配光模塊、以及電路模塊等都收容在該管狀結構的第一、第二燈殼10、20中。所述第一、第二燈殼10、20可以由金屬材料制成，以利于散熱，同時其徑向尺寸可以很小，如只有最大直徑只有1厘米或更小。

所述插座20和插頭40是相輔相成的，即所述插座20與插頭40相配合來完成聯接取電的功能。所述插座20與插頭40都可以分別設置在所述第一、第二燈殼10、30的軸向端部，以當所述插座20與插頭40插接在一起時，可以連成一條形。所述插座20包括一個設置在所述第一燈殼10的軸向端部的第一磁鐵21，一個耦合在所述第一燈殼10內部的第一襯墊22，一個固定在所述第一襯墊22內的第一電氣連接件23，以及一個夾設在所述第一磁鐵21與第一電氣連接件23之間的c形卡簧24。所述第一磁鐵21可以通過緊固件固定在所述第一燈殼10的端部，其可以為片狀結構，同時其厚度可以根據實際需要來設置，如led條形燈具的重量等。所述第一磁鐵21的中心具有一個通孔，該通孔的作用一個是為了穿設所述第一、第二電氣連接件23、43，也是為了讓磁鐵的南北極磁力線通過。當設置有所述通孔時，所述第一、第二磁鐵21、41吸合時，即可以實現很高的同軸度，即所述第一、第二磁鐵21、41的中心軸在一條直線上。所述第一襯墊22設置在所述第一燈殼10的內部，并夾設在所述第一磁鐵21與第一燈殼10的端部之間。因此所述第一燈殼10的端部設置有一個臺階11來設置所述第一襯墊22，同時所述第一磁鐵21蓋設在所述第一襯墊22上，即可將所述第一襯墊22夾設在所述第一燈殼10與第一磁鐵21之間。所述第一襯墊22具有一個用于設置所述第一電氣連接件23的第一收容腔221。所述第一電氣連接件23固定在所述第一襯墊22的第一收容腔221中。所述第一、第二電氣連接件23、43為配套部件，同時該第一、第二電氣連接件23、24的選用可以根據實際使用中的第一、第二燈殼10、30的直徑的大小來決定。例如當第一、第二燈殼10、30的直徑較大，如大于2厘米，則所述第一電氣連接件23可以為一個插孔，所述第二電氣連接件43為一個插針。當所述第一、第二磁鐵21、41吸合在一起時，所述插針插設在所述插孔中建立電連接。應當為本領域技術人員所習知的是，用作電連接的插孔、插針應當是現有技術中的標準件，在此不再贅述。當然，如果所述第一、第二燈殼10、30的直徑更大，還可以選擇其他插頭插座的電氣連接標準件。在本實施例中，由于所述第一、第二燈殼10、30的直徑很小，大約只有1厘米，因此所述第一、第二電氣連接件23、43的體積需要設計的更小。在本實施例中，所述第一電氣連接件23為一個觸片，該觸片由所述第一襯墊22和所述c形卡簧24固定在所述c形卡簧24與第一襯墊22之間。所述觸片與第一燈殼10中設置的電路板電性連接以提供電力。為了設置所述c形卡簧24，所述第一襯墊22的收容腔221的內徑大于所述第一磁鐵21的通孔的內徑，從而可以將所述c形卡簧24卡設在所述第一襯墊22與第一磁鐵21之間。c形卡簧24為一個緊固件標準件，為本領域技術人員所習知，在此不再贅述。

所述插頭40包括一個設置在所述第二燈殼30的端部的第二磁鐵41，一個耦合在所述第二燈殼30內的第二襯墊42，以及一個固定在所述第二襯墊42中的第二電氣連接件43，以及一個設置在所述第二電氣連接件43與第二磁鐵41之間的間隔環44。所述第二磁鐵42與第一磁鐵41具有相同的結構，其中心處也開設有一個通孔在此不再贅述。所述第二襯墊42與第一襯墊41也具有基本相同的結構，且都由絕緣材料制成，其作用皆是為了固定所述第二電氣連接件43以及絕緣隔離該第二電氣連接件43與第二燈殼30。由于所述第一電氣連接件23為一觸片，因此所述第二電氣連接件43為一個彈性觸頭。所述彈性觸頭也為標準件，其包括一個一端封閉的盲筒431，一個填充在所述盲筒431中的彈性件432，以及卡設在所述盲筒431的開口端的觸頭433。所述盲筒431一般使用金屬制成以可以在所述觸頭433裝入其中后，可以將其開口端壓縮，從而將所述觸頭433鎖在該盲筒431中。可以理解的是，所述盲筒431將與第二燈殼30中收容的電路板電性連接。所述彈性件432可以為一個彈簧。所述觸頭433可以為一個滾球，也可以為一個截面為“凸”字形結構的回轉件。在本實施例中，所述觸頭433為一個滾珠。當將該滾珠裝入盲筒431中時，壓縮盲筒431的開口端使其開口的直徑小于滾珠的直徑即可。所述盲筒431的端部具有一個凸緣434，該凸緣434夾設在所述間隔環44與第二襯墊42之間。所述間隔環44由絕緣材料制成并用于絕緣隔離所述第二電氣連接件43與第二磁鐵41，其端部包括一個法蘭環441，該法蘭環441夾設在所述凸緣434與第二磁鐵41之間，從而即可固定所述彈性觸頭的位置。當然所述彈性觸頭的觸頭433要伸出所述第二磁鐵41的外面。第一磁鐵21與第二磁鐵41相互吸引從而即可聯接所述第一、第二燈殼10、30。而當所述第一、第二磁鐵21、41吸合時所述第一電氣連接件23與第二電氣連接件43相互耦合從而建立電性連接，以傳輸電力。在本實施例中，當所述第一、第二磁鐵21、41吸合時，所述第一、第二磁鐵21、41的吸引力應當大于所述彈性觸頭抵頂在所述觸片上的彈性力。

與現有技術相比，本發明的led條形燈具的聯接結構中所使用的第一、第二磁鐵21、41作為聯接第一、第二燈殼10、30的結構件，，可以使多根條形燈具的聯接簡單省時，同時也作為固定所述第一、第二電性連接件23、43的結構件，還作為保持所述第一、第二電性連接件23、43耦合在一起的夾持力，同時由于所述第一、第二磁鐵21、41的吸合力可以使得所述第一、第二燈殼10、30不會發生連接處的變形，影響美觀。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則的內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
