本申請涉及照明燈具技術領域，尤其涉及一種LED筒燈。

背景技術：

LED筒燈廣泛用于室內照明，如居家，商場，酒店等等。LED筒燈能發出均勻的光，實現空間照亮的效果。市面上的LED筒燈絕大部分統一眩光值(UGR，Unified Glare Rating)在22-25這個范圍，為滿足舒適照明的環境需求，則需要較低的UGR指數。

目前市面上UGR<16的這類燈具，主要應用場合是酒店照明，這類燈具目前都是使用板上芯片(COB，Chip On Board)光源實現的，COB LED具有光源尺寸小，易實現光學設計等優點，使用一個反光杯即可實現UGR<16，被廣泛應用在防眩光燈具中。

但是COB LED封裝技術難度大，結構復雜，很多顆晶片陣列在基板上，再通過晶線連接電路，再覆蓋熒光粉，此結構生產難度大，品質也不好控制，且尺寸小，功率大，發熱量大，需要依賴很大的鋁散熱器，且成本很高，生產過程中很容易出現死燈，晶線斷裂，散熱不良等一系列問題。

而目前的表面貼裝發光二極管(SMD，Surface Mounted Devices)LED生產技術比較成熟，且市場需求量很大，每顆LED都有獨立的支架，耐溫也比COB高很多。SMD LED目前主要應用在基礎照明、對光束角沒有要求的場所。但是，SMD LED若干個點光源陣列后，多點發光，光學很難處理，會出現雜光和光斑，防眩光效果差。

技術實現要素：

本申請的一個目的是提供一種可大大降低LED防眩光筒燈的成本，提升可靠度，實現UGR<16的LED筒燈。

根據本申請的一個方面，提供了一種LED筒燈，包括：

殼體以及由上而下依次設置的貼片發光二極管SMD LED燈板、混光罩、反光杯以及遮光罩，所述SMD LED燈板設置于殼體內部，所述混光罩罩住SMD LED燈板，并鎖在殼體上，所述反光杯頂部壓設于混光罩上，所述遮光罩設于反光杯敞口下部，并固定于殼體上。

進一步地，上述LED筒燈中，所述殼體上設有一出線孔和線扣，用于使SMD LED燈板的電線穿出殼體，并夾住電線，確保電線壓緊，所述殼體底部內壁上還設有一卡扣。

進一步地，上述LED筒燈中，所述混光罩由混光腔室和左右兩端部組成，所述混光腔室內上層面采用弧形設計，兩端部通過螺絲將混光罩鎖在殼體上。

進一步地，上述LED筒燈中，所述反光杯呈桶形，內側表面呈鏡面狀，且設有網格紋路。

進一步地，上述LED筒燈中，所述遮光罩呈桶形，內表面磨砂處理。

進一步地，上述LED筒燈中，所述遮光罩底部邊沿與側壁間形成一環形凹槽，用于放置固定圈，所述遮光罩通過放置于其上的固定圈可拆卸地固定在殼體上。

進一步地，上述LED筒燈中，所述固定圈上設有凹槽，遮光罩底部邊沿間隔設有可彎折的凸起，所述凹槽與凸起相配合。

進一步地，上述LED筒燈中，所述固定圈上設有固定槽，與設于殼體底部內壁的卡扣配合固定。

進一步地，上述LED筒燈中，還包括：彈簧和彈簧支架，所述彈簧支架固定在殼體上。

進一步地，上述LED筒燈中，所述彈簧一端設有一拐角，用于在燈具掉下時，勾住天花板。

與現有技術相比，本申請LED筒燈，包括：殼體以及由上而下依次設置的貼片發光二極管SMD LED燈板、混光罩、反光杯以及遮光罩，混光罩將多點的SMD LED的光混均勻，再通過反光杯向下反光，再通過遮光罩過濾掉多余的眩光，實現UGR<16。本申請采用SMD LED燈板、混光罩、反光杯和遮光罩，實現UGR<16防眩光，替代傳統COB筒燈，但成本降低至傳統COB的一半以上。與傳統COB筒燈依賴較大的散熱器相比，本申請無需依賴散熱器，成本大大降低，且易生產，具有高可靠度。

附圖說明

通過閱讀參照以下附圖所作的對非限制性實施例所作的詳細描述，本申請的其它特征、目的和優點將會變得更明顯：

圖1示出根據本申請一個方面的LED筒燈結構爆炸圖；

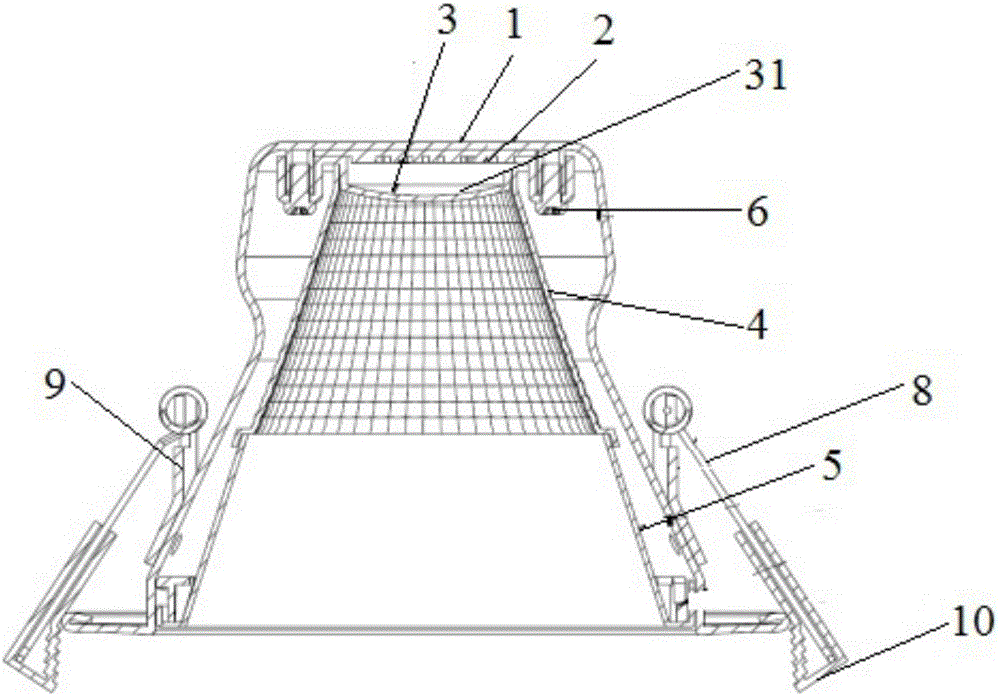

圖2示出根據本申請一個方面的LED筒燈剖面圖；

圖3示出根據本申請一個方面的LED筒燈反光杯的光學原理示意圖；

圖4示出根據本申請一個方面的LED筒燈增加遮光罩的光學示意圖；

圖5示出根據本申請一個方面的LED筒燈固定圈放入遮光罩環形凹槽內的示意圖；

圖6示出根據本申請一個方面的LED筒燈遮光罩凸起扳彎示意圖；

圖7示出根據本申請一個方面的LED筒燈固定圈旋槽對準殼體內壁卡扣的示意圖；

圖8示出根據本申請一個方面的LED筒燈彈簧護套工作示意圖；

附圖標記：

1殼體，2SMD LED燈板，3混光罩，4反光杯，5遮光罩，6螺絲，7固定圈，8彈簧，9彈簧支架，10拐角，11出線孔，12線扣，13卡扣，31混光腔室，51凸起，52環形凹槽，71凹槽，72固定槽；

附圖中相同或相似的附圖標記代表相同或相似的部件。

具體實施方式

為了使本申請的目的、技術方案和優點更加清楚，下面將結合附圖對本申請作進一步地詳細描述，顯然，所描述的實施例僅僅是本申請一部分實施例，而不是全部的實施例。基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本申請保護的范圍。

下面結合附圖對本申請作進一步詳細描述。

如圖1和圖2所示，根據本申請的一個方面，提供了一種LED筒燈，包括：殼體1以及由上而下依次設置的貼片發光二極管SMD LED燈板2、混光罩3、反光杯4以及遮光罩5，所述SMD LED燈板2設置于殼體1內部，所述混光罩3罩住SMD LED燈板2，并鎖在殼體1上，所述反光杯4頂部壓設于混光罩3上，所述遮光罩5設于反光杯4敞口下部，并固定于殼體1上。

本申請SMD LED光源陣列后，通過混光罩3，將多點的SMD LED的光混均勻，再通過反光杯4向下反光，實現配光需求，再通過遮光罩5過濾掉多余的眩光，實現UGR<16。

本申請實施例，采用SMD LED燈板、混光罩、反光杯和遮光罩，實現UGR<16防眩光，替代傳統COB筒燈，但成本降低至傳統COB的一半以上。

進一步地，所述殼體上設有一出線孔11和線扣12，用于使SMD LED燈板的電線穿出殼體，并夾住電線，確保電線壓緊，所述殼體底部內壁上還設有一卡扣13。

本申請將焊好線的SMD LED燈板2放入殼體1，電線穿出殼體1的出線孔11，再用線扣12夾住電線，按住出線孔11，確保電線壓緊，且無法輕易拽出。

進一步地，上述LED筒燈中，所述混光罩3由混光腔室31和左右兩端部組成，所述混光腔室31內上層面采用弧形設計，兩端部通過螺絲6將混光罩3鎖在殼體1上。

本申請通過混光罩使整燈照射出來的光斑更加均勻。混光罩將多顆SMD LED陣列后罩住，在混光腔室里增加弧面(球面)設計和磨砂處理，使得多點發光的SMD LED能夠充分混光。如果沒有增加球面設計，混光罩打出來的光將會有很多雜光，光形不夠均勻。相比市面上使用的COBLED的防眩光筒燈成本高，散熱過于集中，質量不可靠等缺點，本申請使用SMD LED替換COB LED，實現UGR<16防眩光，成本低，散熱效果好，且質量可靠。

本申請實施例利用螺絲6將混光罩3鎖在殼體1上，使得SMD LED燈板2壓緊在殼體上。優選的，所述螺絲6可采用M3*6機牙螺絲。

進一步地，上述LED筒燈中，所述反光杯4呈桶形，內側表面呈鏡面狀，且設有網格紋路。

如圖3所示，本申請反光杯鋁旋壓成型，表面鏡面陽極亮鉻，采用網格紋路設置，每個網格球面設計，起光學作用，反射光線，提升整燈出光效率，實現發光角度。本申請反光杯表面鍍鉻，網格紋路，主要用于反射光線，提升整燈的出光效率。

進一步地，上述LED筒燈中，所述遮光罩5呈桶形，表面磨砂處理。

如圖4所示，本申請?jiān)黾诱诠庹郑稣诠庹咒X旋壓成型，表面噴砂氧化，用于遮擋掉多余的旋光和雜光，減少人眼看到的眩光。

進一步地，如圖5所示，所述遮光罩5底部邊沿與側壁間形成一環形凹槽52，用于放置固定圈7，所述遮光罩5通過放置于其上的固定圈7可拆卸地固定于殼體1上。

進一步地，如圖5和圖6所示，所述固定圈7上設有凹槽71，遮光罩5底部邊沿間隔設有可彎折的凸起51，所述凹槽71與凸起51相配合。

本申請把固定圈放入遮光罩的環形凹槽中，所述固定圈上設有與遮光罩凸起配合的凹槽，具體用于在凸起彎折時，壓住固定圈。本申請實施中，可將遮光罩的凸起扳彎，壓住固定圈，遮光罩通過固定圈旋轉卡接于殼體上。

進一步地，如圖7所示，所述固定圈7上設有固定槽72，與設于殼體1底部內壁的卡扣13配合固定。

本申請遮光罩順時針旋轉，固定圈上設有的固定槽可為旋槽，所述固定圈的旋槽對準殼體內壁的卡扣旋緊，即遮光罩卡接于殼體上。

進一步地，上述LED筒燈中，如圖8所示，還包括：彈簧8和彈簧支架9，所述彈簧支架9固定在殼體1上。

具體的，本申請實施例，所述彈簧支架9可通過鉚釘鉚在殼體1上。

進一步地，上述LED筒燈中，所述彈簧8一端設有一拐角10，具體用于在燈具掉下時，勾住天花板。

本申請實施例，如圖8所示，所述彈簧一端的拐角10可以是帶齒形拐角的彈簧護套，具體用于在燈具掉下時，勾住天花板。

綜上，本申請LED筒燈安裝過程如下：先用鉚釘將彈簧支架9鉚在殼體1上，裝上彈簧8。將焊好線的SMD LED燈板2放入殼體1，電線穿出殼體1的出線孔11；再用螺絲6將混光罩3鎖在殼體1上，把SMD LED燈板2壓緊在殼體1上；再用線扣12夾住電線，按住出線孔11，確保把電線壓緊，且無法輕易拽出。再將反光杯4對準混光罩3，壓在混光罩3上。把固定圈7放入遮光罩5，將遮光罩5的凸起51扳彎，壓住固定圈7，遮光罩5順時針旋轉，固定圈7的固定槽72對準殼體內壁的卡扣13旋緊，整燈組裝完成，接上電源即可使用。

本申請采用SMD LED燈板、混光罩、反光杯和遮光罩，實現UGR<16防眩光，替代傳統COB筒燈，但成本降低至傳統COB的一半以上。與傳統COB筒燈依賴較大的散熱器相比，本申請無需依賴散熱器，成本大大降低，且易生產，具有高可靠度。

顯然，本領域的技術人員可以對本申請進行各種改動和變型而不脫離本申請的精神和范圍。這樣，倘若本申請的這些修改和變型屬于本申請權利要求及其等同技術的范圍之內，則本申請也意圖包含這些改動和變型在內。

對于本領域技術人員而言，顯然本申請不限于上述示范性實施例的細節，而且在不背離本申請的精神或基本特征的情況下，能夠以其他的具體形式實現本申請。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本申請的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化涵括在本申請內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。此外，顯然“包括”一詞不排除其他單元或步驟，單數不排除復數。裝置權利要求中陳述的多個單元或裝置也可以由一個單元或裝置通過軟件或者硬件來實現。第一，第二等詞語用來表示名稱，而并不表示任何特定的順序。
