本實用新型涉及一種百葉窗，特別是一種電動汽車直流充電樁防水百葉窗。

背景技術：

由于不可再生能源的儲量不斷減少和燃油汽車尾氣對世界環境影響十分嚴重，世界各國對新能源產品都十分關注，在電動汽車領域也是競先投入科研力量進行研發，電動汽車具有無環境污染尾氣排放、動力能源材料廣泛等特點，現今已初現規模。

電動汽車充電樁是作為電動汽車車載電池充電的設備，主要安裝在停車場等公共場所，可以有效提高電動汽車的續航里程，目前充電樁存在內部電氣元件的保護能力一般、容易進水造成電氣件損壞的情況，大大降低了操控便捷性和安全性。傳統的電動汽車充電樁百葉窗難免會出現雨水透過百葉窗發生滲漏的情況，對設備絕緣造成巨大威脅，極易引發事故。為了更好保護設備安全運行，百葉窗防水研究是非常必要的。

技術實現要素：

本實用新型所要解決的技術問題是提供一種電動汽車直流充電樁防水百葉窗。

為解決上述技術問題，本實用新型所采用的技術方案是：

一種電動汽車直流充電樁防水百葉窗，其特征在于：包含邊框和若干擋片，擋片傾斜于豎直面設置并且擋片兩端固定在兩側邊框內，若干擋片由上至下等間距設置在邊框內側，所述擋片包含豎直部、第一傾斜部、圓形擋水臺、第二傾斜部和圓形回水彎，豎直部豎直設置，第一傾斜部傾斜設置并且第一傾斜部下端與豎直部上端固定連接，第二傾斜部與第一傾斜部位于同一平面上，圓形擋水臺一端與第一傾斜部上端固定連接，圓形擋水臺另一端與第二傾斜部下端固定連接，圓形擋水臺傾斜向上凸起設置，圓形回水彎一端固定在第二傾斜部上端，第二傾斜部沿圓形回水彎切線方向設置，圓形回水彎向上彎曲且圓心位于第二傾斜部所在一側。

進一步地，所述邊框固定在電動汽車直流充電樁側面，邊框與電動汽車直流充電樁連接縫隙上側設置有導水片。

進一步地，所述擋片的豎直部、第一傾斜部、圓形擋水臺、第二傾斜部和圓形回水彎通過沖壓一體成型。

進一步地，所述擋片與豎直面傾斜角度為45°。

本實用新型與現有技術相比，具有以下優點和效果：在檔片上增加了擋水臺和回水彎結構，對有可能進入機柜內部的水進行了阻擋與回流，實現了防水的作用，保障了充電樁的安全正常運行，避免了安全事故發生。擋水臺和回水彎的防水的效果，有利于增強百葉窗應對室外陰雨天氣的能力。

附圖說明

圖1是本實用新型的一種電動汽車直流充電樁防水百葉窗的示意圖。

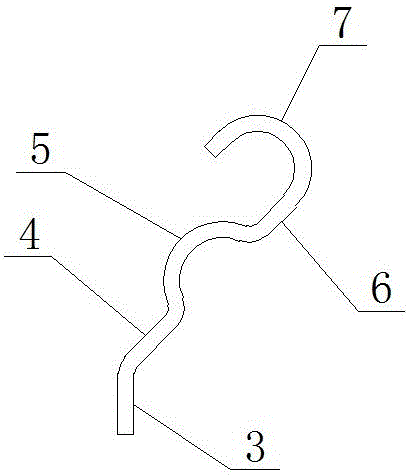

圖2是本實用新型的一種電動汽車直流充電樁防水百葉窗的擋片示意圖。

圖3是現有技術的百葉窗擋片示意圖。

具體實施方式

下面結合附圖并通過實施例對本實用新型作進一步的詳細說明，以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。

如圖所示，本實用新型的一種電動汽車直流充電樁防水百葉窗，包含邊框1和若干擋片2，擋片2傾斜于豎直面設置并且擋片2兩端固定在兩側邊框1內，若干擋片2由上至下等間距設置在邊框1內側，擋片2包含豎直部3、第一傾斜部4、圓形擋水臺5、第二傾斜部6和圓形回水彎7，豎直部3豎直設置，第一傾斜部4傾斜設置并且第一傾斜部4下端與豎直部3上端固定連接，第二傾斜部6與第一傾斜部4位于同一平面上，圓形擋水臺5一端與第一傾斜部4上端固定連接，圓形擋水臺5另一端與第二傾斜部6下端固定連接，圓形擋水臺5傾斜向上凸起設置，圓形回水彎7一端固定在第二傾斜部6上端，第二傾斜部6沿圓形回水彎7切線方向設置，圓形回水彎7向上彎曲且圓心位于第二傾斜部6所在一側。

邊框1固定在電動汽車直流充電樁8側面，邊框1與電動汽車直流充電樁8連接縫隙上側設置有導水片9，導水片9傾斜設置將電動汽車直流充電樁8表面順流下的雨水導流，避免進入邊框1與電動汽車直流充電樁8連接縫隙內。擋片2的豎直部3、第一傾斜部4、圓形擋水臺5、第二傾斜部6和圓形回水彎7通過沖壓一體成型。擋片2與豎直面傾斜角度為45°。

本說明書中所描述的以上內容僅僅是對本實用新型所作的舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種修改或補充或采用類似的方式替代，只要不偏離本實用新型說明書的內容或者超越本權利要求書所定義的范圍，均應屬于本實用新型的保護范圍。
