本發明涉及面板燈，特別是一種弧面反射與導光結構的面板燈。

背景技術：

現有面板燈從發光角度分為直下式和側發光式兩種類型，其中側發光式逐漸成為面板燈的主流結構，其設置于燈體內側的環形LED燈條依賴于二次配光結構，這種二次配光結構主要由反光紙、導光板、擴散板組成，反光紙、導光板、擴散板從下而上依次設置，LED燈條發出的光線首先在反光紙反射，然后進入導光板導光，最后經由擴散板的發散射出燈體，然而這種典型的二次配光結構已經很多年未得到改進，生產過程中存在諸多弊端，比如組裝繁瑣，幾層結構疊加起來燈體變厚（與面板燈輕薄化的發展趨勢矛盾）且成本較高，因此，申請人旨在改變或者說是顛覆現有面板燈的二次配光結構，從組裝方面、縮小燈體厚度、降低成本等方面做出改進。

此外，面板燈的安裝一般都是依賴于燈體側面的兩個扭簧，利用扭簧的彈力卡在安裝槽內進行固定，而現有面板燈安裝扭簧的卡口一般是設置在燈體的底盤上，導致卡口的材質必須與底盤一致，而底盤常采用散熱性好的金屬底盤，這無疑增加了卡口加工和選材的局限性，并且卡口在底盤上同時也限制了扭簧裝在底盤，進一步拉長了面板燈的絕對厚度。

技術實現要素：

為解決上述技術問題，本發明的目的是提供一種弧面反射與導光結構的面板燈。

本發明采用的技術方案是：

一種弧面反射與導光結構的面板燈，包括面環、弧形導光擴散板、LED燈條以及底盤，該LED燈條呈環形且安裝在底盤內側面進行側發光，該底盤中心位置處設有凸起的反射弧面，所述弧形導光擴散板裝配在底盤的頂部端口并與所述反射弧面形狀相匹配，所述面環內側設有至少兩個卡槽并通過該卡槽將所述弧形導光擴散板、LED燈條以及底盤的裝配體固定在面環內。

進一步，所述面環的外側設置有兩個或三個均勻間隔分布的卡口，該卡口用于安裝扭簧。

進一步，所述面環為塑料面環或者鐵塑面環。

進一步，所述LED燈條通過膠體或焊錫固定于底盤內側壁。

進一步，所述底盤背面設置有電性連接的公母插、電源線，該電源線伸入底盤與LED燈條連接，公母插用于連接驅動電源。

進一步，所述反射弧面呈圓臺狀結構，圓臺狀結構的側面為遞增上升的臺階，圓臺狀結構的頂部為圓缺弧面。

本發明的有益效果：

本發明面板燈采用底盤中心位置處的反射弧面與弧形導光擴散板組成全新的二次配光結構，省略了傳統的反光紙、導光板、擴散板，在組裝方面、縮小燈體厚度、降低成本等方面皆得到優化。

附圖說明

下面結合附圖對本發明的具體實施方式做進一步的說明。

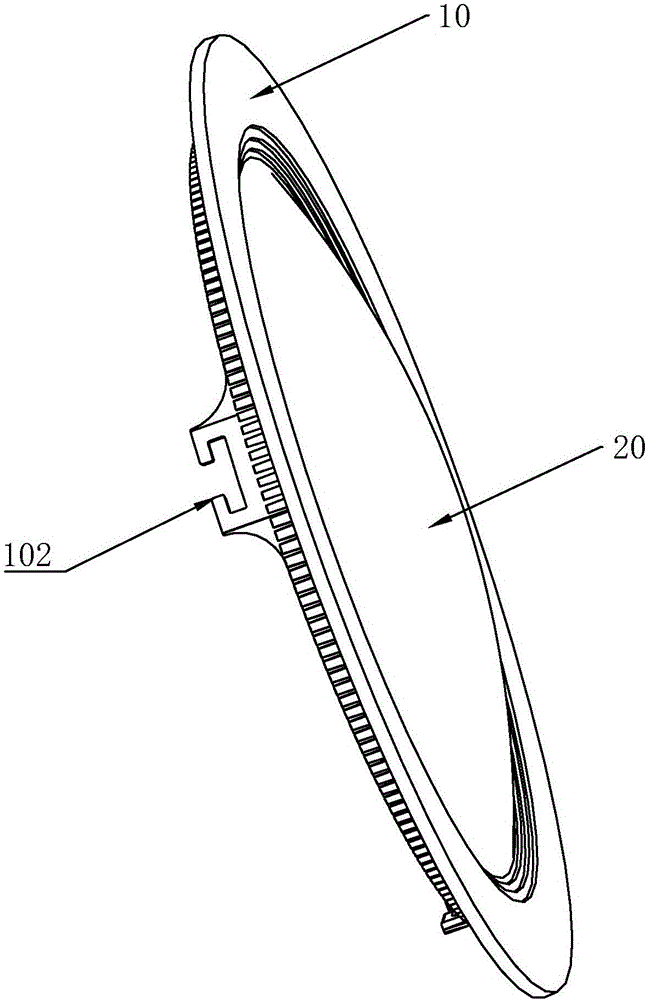

圖1是本發明面板燈的裝配圖；

圖2是弧形導光擴散板、LED燈條以及底盤的裝配體示意圖；

圖3是弧形導光擴散板、LED燈條以及底盤的裝配體分解圖；

圖4是面環的立體圖；

圖5是本發明面板燈的分解圖。

具體實施方式

如圖1-圖5所示，本發明一種弧面反射與導光結構的面板燈，包括面環10、弧形導光擴散板20、LED燈條30以及底盤40等主要組成部分。

如圖3、圖5所示，該LED燈條30呈環形且安裝在底盤40內側面進行側發光，該底盤40中心位置處設有凸起的反射弧面401，所述弧形導光擴散板20裝配在底盤40的頂部端口并與所述反射弧面401形狀相匹配，所述面環10內側設有至少兩個卡槽101并通過該卡槽101將所述弧形導光擴散板20、LED燈條30以及底盤40的裝配體固定在面環10內，結合圖4所示。

作為本技術方案的進一步改進，所述面環10的外側設置有兩個或三個（具體數目根據燈具體積大小設計，越大越多）均勻間隔分布的卡口102，該卡口102用于安裝扭簧（未示出），相比傳統面板燈將卡口102裝在底盤40，面環10為塑料面環10或者鐵塑面環10而不必與底盤40一致，底盤40常采用散熱性好的金屬底盤40，卡口102及其面環10也可以選擇輕質量和易加工的塑料，卡口102在底盤40上方的面環10縮短了面板燈的絕對厚度。

如圖5所示，所述LED燈條30通過膠體或焊錫固定于底盤40內側壁，當然，除了膠體（雙面膠50）或焊錫，其他常規固定方式也適用于本技術方案。此外，所述底盤40背面設置有電性連接的公母插60、電源線70，該電源線70伸入底盤40與LED燈條30連接，公母插60用于連接驅動電源。

進一步具體的，所述反射弧面401呈圓臺狀結構，圓臺狀結構的側面為遞增上升的臺階4011，圓臺狀結構的頂部為圓缺弧面4012，這種反射弧面401的結構是基于中心處反射角大、外側反射角小的特點，因而，遞增上升的臺階4011可以在側向?qū)ED燈條30發出的光線進行有級反射，頂部圓缺弧面4012則可以將中心處的光線無級均勻反射，從而實現反射結構能夠達到均勻反射光線的效果，最后進入弧形導光擴散板20，本技術方案的弧形導光擴散板20是集成導光板和擴散板于一體的弧形結構，弧形結構與反射弧面401相配合完成二次配光。

如上所述，可以看出本發明面板燈采用底盤40中心位置處的反射弧面401與弧形導光擴散板20組成全新的二次配光結構，省略了傳統的反光紙、導光板、擴散板，在組裝方面、縮小燈體厚度、降低成本等方面皆得到優化。

以上所述僅為本發明的優先實施方式，本發明并不限定于上述實施方式，只要以基本相同手段實現本發明目的的技術方案都屬于本發明的保護范圍之內。
