本發明涉及電烤箱技術領域，具體而言，涉及一種照明結構和電烤箱。

背景技術：

現有電烤箱的內部都配置有照明系統，該照明結構一般設置在烤箱內膽內部，烤箱在工作過程中溫度高，對該照明結構的耐溫要求較高，且照明系統長期處于高溫烘烤環境下，壽命會縮短。

技術實現要素：

本發明實施例中提供一種照明結構和電烤箱，可以對照明結構在高溫下的使用形成有效保護，延長其使用壽命。

為實現上述目的，本發明實施例提供一種照明結構，包括光源、導光件和耐高溫導光罩，光源設置在導光件的光源導入端，耐高溫導光罩罩設在導光件的光源導出端外，并將導光件與高溫源隔離開。

作為優選，導光件為導光管。

作為優選，照明結構還包括固定支架，光源固定設置在固定支架上。

作為優選，照明結構還包括固定座，固定座固定設置在固定支架上，光源設置在固定座與固定支架之間，并由固定座與固定支架固定。

作為優選，光源與固定座之間設置有固定膠墊，固定膠墊墊設在光源的底部。

作為優選，光源上設置有限位槽，固定座上設置有限位凸起，限位凸起卡入限位槽內。

作為優選，導光件的光源導入端設置有止擋凸起，導光件穿過固定座，止擋凸起止擋在固定座內。

作為優選，導光件的光源導出端設置有增強光亮的絲印區域。

作為優選，導光罩上設置有增強光亮的絲印區域。

根據本發明的另一方面，提供了一種電烤箱，包括內膽和伸入內膽的照明結構，該照明結構為上述的照明結構，導光罩設置在內膽內，并與內膽的側壁之間形成封閉的隔離區域，內膽上設置有連通至隔離區域的內膽孔，照明結構的導光件的光源導出端從內膽孔伸入隔離區域內。

作為優選，電烤箱還包括風道蓋板，照明結構的導光件的光源固定設置在風道蓋板上。

應用本發明的技術方案，照明結構包括光源、導光件和耐高溫導光罩，所述光源設置在所述導光件的光源導入端，所述耐高溫導光罩罩設在所述導光件的光源導出端外，并將所述導光件與高溫源隔離開。該照明結構在光源導出端設置了耐高溫的導光罩，并通過該導光罩將導光件與高溫源隔離開，導光件的發光可以通過導光罩傳遞至高溫源，同時又可以通過導光罩對導光件形成隔離保護，可以利用導光罩的耐高溫性能來對高溫源的高溫形成阻擋和衰減，防止高溫對光源造成不利影響，延長照明結構的使用壽命。

附圖說明

圖1是本發明實施例的照明結構的分解結構示意圖；

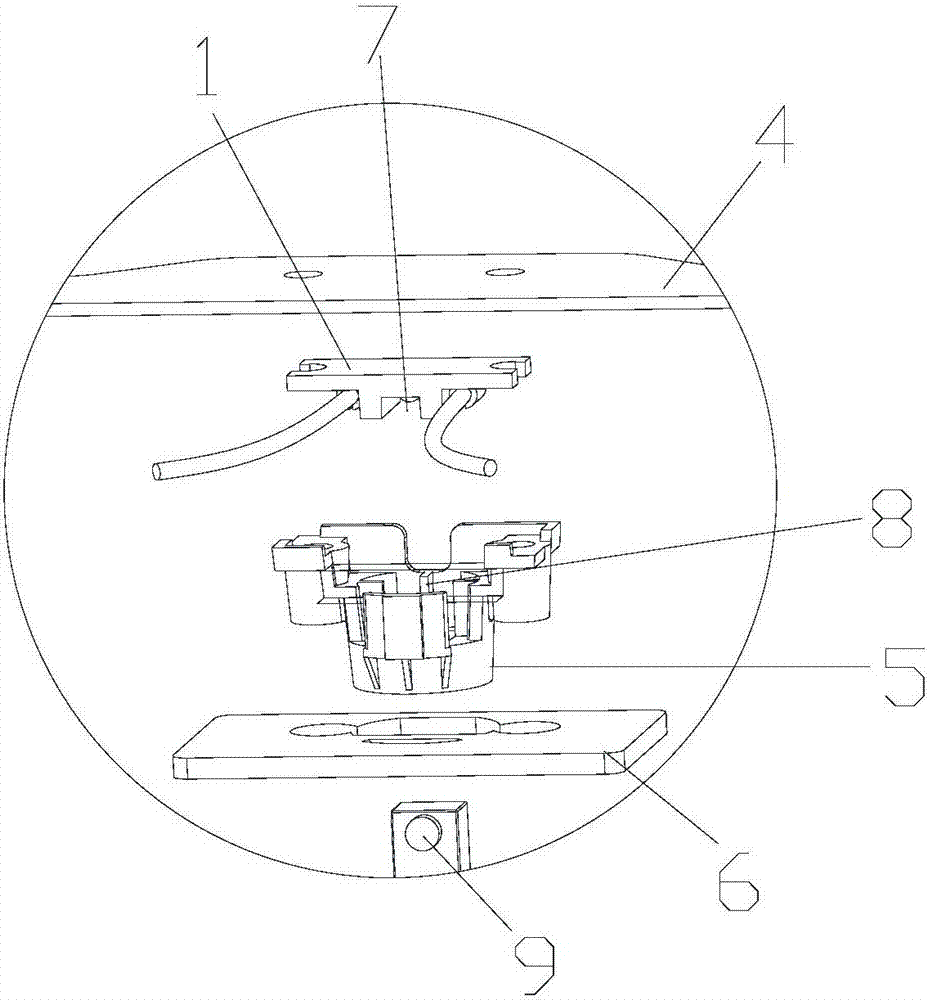

圖2是圖1的L處的放大結構示意圖；

圖3是本發明實施例的照明結構的導光罩的結構示意圖；

圖4是本發明實施例的電烤箱的內部結構示意圖；

圖5是圖4的Q處的放大結構示意圖。

附圖標記說明：1、光源；2、導光件；3、導光罩；4、固定支架；5、固定座；6、固定膠墊；7、限位槽；8、限位凸起；9、止擋凸起；10、絲印區域；11、內膽；12、風道蓋板；13、內膽孔。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細描述，但不作為對本發明的限定。

結合參見圖1至圖5所示，根據本發明的實施例，照明結構包括光源1、導光件2和耐高溫導光罩3，光源1設置在導光件2的光源導入端，耐高溫導光罩3罩設在導光件2的光源導出端外，并將導光件2與高溫源隔離開。

該照明結構在光源導出端設置了耐高溫的導光罩，并通過該導光罩將導光件與高溫源隔離開，導光件的發光可以通過導光罩傳遞至高溫源，同時又可以通過導光罩對導光件形成隔離保護，可以利用導光罩的耐高溫性能來對高溫源的高溫形成阻擋和衰減，防止高溫對光源造成不利影響，延長照明結構的使用壽命。

導光件2為導光管。將導光件2設置為導光管，不僅可以保證導光效果，而且可以減少導光件2的材料用量，降低生產成本。導光件2也可以為導光棒等。導光件2可以采用透明玻璃制成，也可以采用其他的透明導光材料制成。

在本實施例中，照明結構還包括固定支架4，光源1固定設置在固定支架4上。該固定支架4可以固定在其他結構上，從而將照明結構固定在所需的位置上。固定支架4上設置有連接孔，該連接孔可以為螺紋孔，也可以為光孔，照明結構可以通過設置在連接孔內的螺栓等結構將固定支架4進行固定安裝。在本實施例中，固定支架4為幾字型，光源設置在幾字形固定支架4的凹槽內，從而能夠對光源進行合理配置，減少光源的空間占用，同時對光源1形成有效的保護。

照明結構還包括固定座5，固定座5固定設置在固定支架4上，光源1設置在固定座5與固定支架4之間，并由固定座5與固定支架4固定。固定座5與固定支架4相配合，形成固定光源1的固定結構，使得光源1可以穩定地保持在固定支架4上。優選地，在本實施例中，固定支架4與固定座5間隔設置，光源1限位在固定座5與固定支架4所形成的安裝空間內。

為了方便實現光源1在固定支架4上的固定安裝，光源1上設置有限位槽7，固定座5上設置有限位凸起8，限位凸起8卡入限位槽7內。固定座5上的限位凸起8卡入到光源1上的限位槽7內，可以通過固定座5對光源1形成限位，防止光源1在安裝完成后相對固定座5發生相對位移，提高光源1的安裝結構的穩定性和可靠性。

光源1例如為LED燈，也可以為其他形式的發光件。

優選地，光源1與固定座5之間設置有固定膠墊6，固定膠墊6墊設在光源1的底部。該固定膠墊6可以墊設在光源1與固定座5之間，能夠通過固定膠墊6的變形對光源1的安裝起到輔助加強作用，可以使光源1與固定座5的接觸更加緊密，固定結構更加牢固，同時能夠對光源1形成有效保護，防止光源1受到擠壓而發生損壞。

在導光件2的光源導入端設置有止擋凸起9，導光件2穿過固定座5，止擋凸起9止擋在固定座5內。固定座5內設置有通孔，該通孔的大小可以供導光件2穿過，但是又能夠對止擋凸起9起到止擋作用，因此可以在導光件2穿過通孔時使得導光件2的光源導入端能夠較好地保持在固定座5內，與固定座5之間形成良好的安裝定位作用。

優選地，導光件2的光源導出端設置有增強光亮的絲印區域10。在導光件2的光源導出端設置絲印區域10，能夠通過絲印區域10增強光源導出端傳導的光的亮度，提高照明結構在高溫區域的照明效果。

優選地，導光罩3上設置有增強光亮的絲印區域10，當導光件2將光導入到高溫區域時，可以通過導光罩3上的絲印區域10進一步增強導光罩3上的導光效果，提高導光罩3的導光亮度，降低導光罩3對導光件2導光的削弱，保證對高溫區域的照明效果。

結合參見圖4和5所示，根據本發明的實施例，電烤箱包括內膽11和伸入內膽11的照明結構，照明結構為上述的照明結構，導光罩3設置在內膽11內，并與內膽11的側壁之間形成封閉的隔離區域，內膽11上設置有連通至隔離區域的內膽孔13，照明結構的導光件2的光源導出端從內膽孔13伸入隔離區域內。

由于導光件2的光源導出端從內膽孔13處伸入到隔離區域內，因此可以將光源1發出的光沿著導光件2導出到內膽11的空腔內，對內膽11內部形成良好的照明效果。同時由于導光件2位于導光罩3與內膽11的側壁之間形成的封閉的隔離區域內，因此能夠隔絕或者降低導光件2以及光源所受到的高溫影響，延長照明結構的使用壽命。

在本實施例中，電烤箱還包括風道蓋板12，照明結構的導光件2的光源1固定設置在風道蓋板12上。

在進行找照明結構在電烤箱內的安裝時，首先將光源通過固定膠墊6固定在固定座5上，將導光件2的光源導出端插入固定座5的內膽11外的內膽孔13處，直至導光件2的光源導入端上的止擋凸起9上的凸包碰觸到固定座5的底部，完成導光件2的安裝，然后將光源1對準固定座5的孔位放置在固定座5上，最后再對準固定座5上的孔位放上固定支架4。

照明組件固定完成之后，將照明組件的導光件2沿著內膽11的內膽孔13插入內膽中絲印區域10的一面朝向內膽的內腔，然后將固定支架4上的連接孔對準頂部風道蓋板12上的連接孔，打上螺釘固定，然后從內膽內側裝入導光罩3，導光罩3起著導光及保護導光件2的作用，將光從光源1處導入內膽11中，對光源1形成有效保護。

當然，以上是本發明的優選實施方式。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明基本原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護范圍。
