本發明涉及太陽能技術領域，尤其涉及一體式太陽能路燈。

背景技術：

太陽能路燈以太陽能為能源，白天太陽能電池板給蓄電池充電，夜間蓄電池給光源供電使用，結構簡單，安全節能無污染，工作性能穩定可靠，無需人工操作免維護。

目前市場所銷售太陽能路燈一般將太陽能電池板、燈頭、控制器、蓄電池分開安裝，不僅結構復雜、安裝難度大，地埋蓄電池部件易于損壞，增加了維護難度，而且蓄電池普遍采用鉛酸電池，由于鉛酸電池壽命年限較短，且不適于深度充放電，增加了維護成本。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一體式太陽能路燈。

本發明通過以下技術方案來實現上述目的：

本發明包括鋁合金盒子、太陽能電池組件、蓄電池、光源、智能控制器、紅外智能感應頭、路燈系統開關、蓄電池倉散熱孔和固定支架，所述太陽能電池組件設置于所述鋁合金盒子上面，所述蓄電池設置于所述鋁合金盒子內，所述光源設置于所述鋁合金盒子的下端面，所述智能控制器設置于所述鋁合金盒子內，所述紅外智能感應頭設置于所述鋁合金盒子下端面，所述路燈系統開關設置于所述鋁合金盒子上，所述蓄電池倉散熱孔設置于所述鋁合金盒子上的蓄電池位置處。

進一步，所述智能控制器包括狀態監控電路、充電控制電路和放電控制電路，所述太陽能電池組件分別與所述蓄電池、所述剛點控制電路、所述充電控制電路和所述狀態監控電路連接，所述充電控制電路與蓄電池連接，所述狀態監控電路與所述放電控制電路連接，所述放電控制電路與所述光源連接。

本發明的有益效果在于：

本發明是一體式太陽能路燈，與現有技術相比，本發明將太陽能電池板、燈頭、控制器、蓄電池一體化集成，各部件間連接緊密無相對運動，使用中無需管線輔設，不僅使太陽能路燈顯得更加美觀，而且安裝維護簡單，運行可靠，可滿足艱苦環境條件下使用；本發明采用了：①科學的散熱設計和高性能鋰電池，有效防止了路燈使用中的高溫和熱沖擊損傷；②智能照明技術，路燈在夜晚不同時段將處于不同功率工作狀態，在有限的太陽能組件裝機容量下，大大延長了路燈照明時間，有效解決了目前市場上太陽能路燈在冬季和連續陰天難于長時間照明的問題；③智能電池控制器，具有能量管理功能，且采用了合理的蓄電池充放電策略，實現算法簡單，既提高了太陽能電池板的使用效率，又延長了蓄電池的使用壽命。

附圖說明

圖1是本發明的結構示意圖；

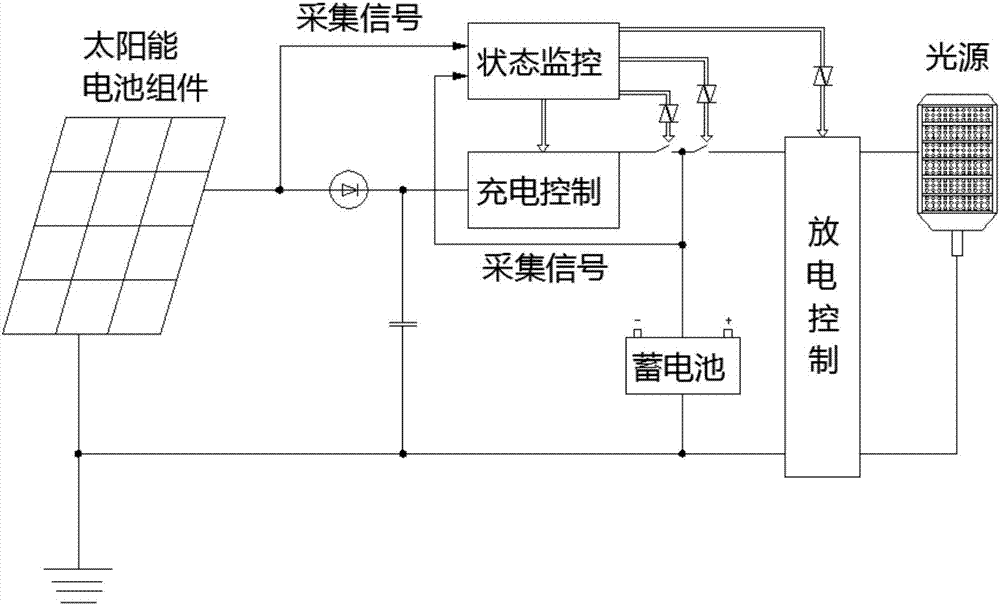

圖2是本發明的電控原理結構框圖；

圖3是本發明的放電控制電路電路圖；

圖4是本發明的狀態監控電路的信號采集電路；

圖5是本發明的充電控制電路的電路圖；

圖6是本發明的充電控制電路的接口電路圖；

圖7是本發明的狀態監控電路的電路圖；

圖8是本發明的狀態監控電路的電池性能采集電路。

圖中：1—鋁合金盒子、2—太陽能電池組件、3—蓄電池、4—光源、5—智能控制器、6—紅外智能感應頭、7—路燈系統開關、8—蓄電池倉散熱孔、9—固定支架。

具體實施方式

下面結合附圖對本發明作進一步說明：

如圖1所示：本發明包括鋁合金盒子1、太陽能電池組件2、蓄電池3、光源4、智能控制器5、紅外智能感應頭6、路燈系統開關7、蓄電池倉散熱孔8和固定支架9，所述太陽能電池組件2設置于所述鋁合金盒子1上面，所述蓄電池3設置于所述鋁合金盒子1內，所述光源4設置于所述鋁合金盒子1的下端面，所述智能控制器5設置于所述鋁合金盒子1內，所述紅外智能感應頭6設置于所述鋁合金盒子1下端面，所述路燈系統開關7設置于所述鋁合金盒子1上，所述蓄電池倉散熱孔8設置于所述鋁合金盒子1上的蓄電池3位置處。

本發明使用時，安裝方式多樣靈活，既可以通過固定支架9安裝在向陽的墻壁上，也可以安裝在燈桿上，根據實際需要采用選擇安裝方式。

白天具有太陽能輻射時，由于智能控制器5實現了太陽能電池組件2最大功率跟蹤點功能，最大程度保證高效太陽能電池組件2效率，為蓄電池3充電。晚上，無人情況下燈具進入低功率照明模式，當人接近路燈時，紅外智能感應頭6將較強紅外信號反饋到智能控制器5，智能控制器5控制光源4的工作狀態，光源4恢復到全功率照明；當行人遠離路燈時，紅外智能感應頭6又將較弱紅外信號反饋到智能控制器5，智能控制器5控制光源4進入低功率照明模式。另外，智能控制器5具有智能能量管理控制方式，可根據蓄電池荷電狀態智能調節燈的亮度以保證照明時間。

如圖2至圖8所示：所述智能控制器包括狀態監控電路、充電控制電路和放電控制電路，所述太陽能電池組件分別與所述蓄電池、所述剛點控制電路、所述充電控制電路和所述狀態監控電路連接，所述充電控制電路與蓄電池連接，所述狀態監控電路與所述放電控制電路連接，所述放電控制電路與所述光源連接。

以上顯示和描述了本發明的基本原理和主要特征及本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

技術總結
本發明公開了一體式太陽能路燈，包括鋁合金盒子、太陽能電池組件、蓄電池、光源、智能控制器、紅外智能感應頭、路燈系統開關、蓄電池倉散熱孔和固定支架，本發明將太陽能電池板、燈頭、控制器、蓄電池一體化集成，各部件間連接緊密無相對運動，不僅使太陽能路燈顯得更加美觀，而且安裝維護簡單，運行可靠，可滿足艱苦環境條件下使用；智能電池控制器，采用了合理的蓄電池充放電策略，實現算法簡單，既提高了太陽能電池板的使用效率，又延長了蓄電池的使用壽命。

技術研發人員：周劍平;喬俊強;何煒;劉葉瑞;李世民
受保護的技術使用者：甘肅省科學院自然能源研究所
技術研發日：2017.05.10
技術公布日：2017.07.25
