本發明涉及車輛技術領域，特別涉及一種車燈組件以及具有該車燈組件的車輛。

背景技術：

相關技術中,流動轉向燈發光面由最短達到最長的時間間隔一般為100ms-200ms,尾燈一般由兩只燈共同組成，這樣一只燈的流動時間將明顯不足100ms，從人眼的動態視力角度來說，小于100ms的變化人眼將無法識別，所以存在一只轉向燈在人眼看來沒有流動效果的問題。

技術實現要素：

有鑒于此，本發明旨在提出一種車燈組件，以解決轉向燈流動效果差的問題。

為達到上述目的，本發明的技術方案是這樣實現的：

一種車燈組件，包括：發光燈列，所述發光燈列包括：多個發光燈組，每個所述發光燈組包括至少一個發光燈，所述發光燈列具有流水點亮模式，其中在所述發光燈列處于所述流水點亮模式時，沿所述發光燈列從第一個所述發光燈組至最后一個所述發光燈組依次被點亮，且從第一個所述發光燈組被點亮開始直至所有所述發光燈組全部被點亮的時間t為201ms-280ms。

進一步地，在所述多個發光燈組依次被點亮的過程中，任意相鄰兩個所述發光燈組的點亮間隔時間相同。

進一步地，任意相鄰的兩個所述發光燈組的點亮間隔時間為24ms-28ms。

進一步地，所述發光燈為led燈。

進一步地，每個所述發光燈組包括同時被點亮的三個發光燈。

進一步地，所述發光燈列中任意相鄰的兩個所述發光燈的直線距離為10mm-30mm，和/或所述發光燈列中任意相鄰的兩個所述發光燈在車寬方向上的距離為8.0mm-12.0mm。

進一步地，所述發光燈列中任意相鄰的兩個所述發光燈在車寬方向上的距離為9.3mm-9.6mm。

進一步地，所述發光燈列排列為弧形。

進一步地，所述弧形為多段，該多段弧形的曲率半徑在從車內向車外的方向上呈遞減趨勢。

進一步地，所述弧形包括第一弧形段和第二弧形段，所述第一弧形段位于內側，所述第二弧形段連接在外側，所述第一弧形段的曲率半徑為380mm-480mm，所述第二弧形段的曲率半徑為280mm-380mm。

進一步地，所述發光燈列中的多個發光燈的直線距離在從車內向車外的方向上呈遞增趨勢，并且構成所述第一弧形段的多個所述發光燈的平均直線距離小于構成所述第二弧形段的多個發光燈的平均直線距離。

進一步地，所述弧形為一段且曲率半徑為700mm-740mm。

進一步地，所述發光燈列中的多個發光燈的直線距離在從車內向車外的方向上呈遞增趨勢。

進一步地，所述多個發光燈組在從車內向車外的方向上依次被點亮。

進一步地，所述t進一步滿足關系式：210ms≤t≤240ms。

相對于現有技術，本發明所述的車燈組件具有以下優勢：

根據本發明的車燈組件，車燈組件可以由兩個車燈構成，這樣每個車燈從第一個發光燈組被點亮開始直至所有發光燈組全部被點亮的時間也接近或者大于100ms，從而每個車燈的轉向燈由短到長變化過程也易于被行人所發現，進而可以使人更方便地識別車輛的轉向信號，可以提高行人的安全性。

本發明的另一目的在于提出一種車輛。

為達到上述目的，本發明的技術方案是這樣實現的：

一種車輛，包括上述的車燈組件。

所述車輛與上述車燈組件相對于現有技術所具有的優勢相同，在此不再贅述。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

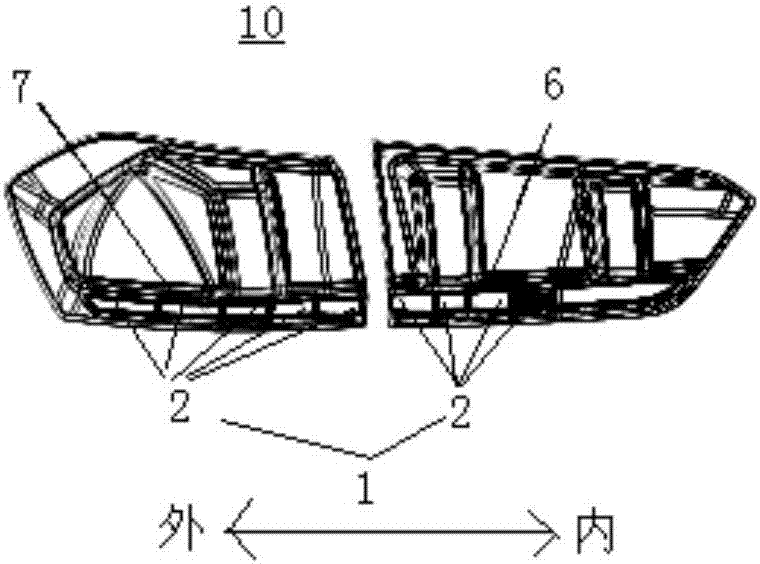

圖1a-圖1j均是車燈組件的結構示意圖，但是圖1a-圖1j的發光燈組按照流水點亮模式依次被點亮；

圖2是組合后燈轉向燈的結構示意圖l；

圖3是發光燈列在流水點亮模式下的點亮方向示意圖。

附圖標記說明：

車燈組件10；

發光燈列1；發光燈組2；發光燈3；

第二弧形段5；背門燈轉向燈6；組合后燈轉向燈7；倒車燈8。

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本發明實施例的車燈組件10。

根據本發明實施例的車燈組件10可以包括：發光燈列1，發光燈列1包括：多個發光燈組2，每個發光燈組2包括至少一個發光燈3，其中，發光燈3可以為led燈，led燈結構簡單，體積小，照明效果好，而且反應靈敏。

發光燈列1具有流水點亮模式，其中在發光燈列1處于流水點亮模式時，沿發光燈列1從第一個發光燈組2至最后一個發光燈組2依次被點亮。其中流水點亮模式的點亮順序是按照發光燈列1的整體排布形式進行的。

例如，如圖1a-圖1j所示，發光燈列1可以包括九個發光燈組2，多個發光燈組2可以在從車內向車外的方向上依次被點亮(即圖3所示的點亮方向)，這樣流動效果好，易于被行人觀察到。具體地，車燈組件10還包括：倒車燈8，倒車燈8位于九個發光燈組2的內側，這樣車燈組件10整體布置適宜，結構緊湊。

其中，圖1a為所有發光燈組2均未點亮的車燈組件10的示意圖，然后圖1b為最內側的發光燈組2被點亮的示意圖，其中在圖1b-圖1j中點亮方式以黑色塊狀結構顯示出，這樣之后的每幅圖增加一個黑色塊狀結構，即增加一個被點亮的發光燈組2，從而發光燈列1能夠從起始端的發光燈組2被點亮依次至發光燈組2全部被點亮，進而能夠達到逐漸填滿整個轉向燈的光學效果，如此模式的發光燈列1易于被行人和其他車輛所發現，可以有效提高行人的安全性和行車的安全性。

再如，如圖2所示，發光燈列1可以包括五個發光燈組2，位于最內側的發光燈組2先被點亮，然后次內側的發光燈組2再被點亮，位于中間的發光燈組2再被點亮，次外側的發光燈組2再被點亮，最外側的發光燈組2再被點亮，此時，所有的發光燈組2均被點亮，從而形成流水點亮模式。

而且，從第一個發光燈組2被點亮開始直至所有發光燈組2全部被點亮的時間t為201ms-280ms。也就是說，發光燈列1按照流水點亮模式點亮?xí)r，其所需的時間t為201ms-280ms。即從圖1b到圖1j，發光燈列1所需時間t為201ms-280ms，那么從從圖1b到圖1j，再到圖1a，發光燈列1所需時間為330ms，也就是說，發光燈列1維持所有發光燈組2全部被點亮的時間為50ms-129ms。進一步地，t可以滿足關系式：210ms≤t≤240ms。

如果車燈組件10由一個車燈構成，這樣該車燈從第一個發光燈組2被點亮開始直至所有發光燈組2全部被點亮的時間為201ms-280ms，從而可以使得轉向燈發光面由短到長變化，使人更方便地識別車輛的轉向信號，并且流動效果清晰可見。

如果車燈組件10由兩個車燈構成，這樣每個車燈從第一個發光燈組2被點亮開始直至所有發光燈組2全部被點亮的時間也接近或者大于100ms，從而每個車燈的轉向燈由短到長變化過程也易于被行人所發現，進而可以使人更方便地識別車輛的轉向信號，可以提高行人的安全性。

根據本發明的一個可選實施例，在多個發光燈組2依次被點亮的過程中，任意相鄰兩個發光燈組2的點亮間隔時間t相同。其中，第一個發光燈組2被點亮的時刻為t1，第二個發光燈組2與第一個發光燈組2相鄰，第二個發光燈組2被點亮的時刻為t2，t＝t2-t1。這樣通過合理控制點亮間隔時間t，可以使得車燈組件10的流動效果較好，形成依次穩定點亮過程，而且如此設置的車燈組件10還可以降低控制器的復雜程度，可以降低控制器的制造成本。

例如，任意相鄰的兩個發光燈組2的點亮間隔時間可以為24ms-28ms。這樣，發光燈列1從第一個發光燈組2被點亮開始直至所有發光燈組2全部被點亮的時間范圍將在201ms-280ms之內，從而能夠有利于發光燈列1的整體流動效果，進而能夠被行人所觀察到。

其中，可選地，如圖2所示，每個發光燈組2包括同時被點亮的三個發光燈3。換言之，每個發光燈組2包括三個發光燈3，三個發光燈3能夠同時被點亮。三個發光燈3在車燈組件10的延伸方向上間隔開設置，這樣可以使得每個發光燈組2為具有一定長度的線條狀，從而使得每次增加一個點亮的發光燈組2易于被行人所發現。

進一步地，發光燈列1中任意相鄰的兩個發光燈3的直線距離可以為10mm-30mm。直線距離指的是相鄰的兩個發光燈3的中心之間連線的距離。如圖2所示，兩個發光燈3之間的直線距離l1可以為10mm-30mm，兩個發光燈3之間的直線距離l2可以為10mm-30mm，其中，l1和l2可以不同。由于發光燈3均按照車燈組件10的延伸方向設置，車燈組件10按照車身的造型延伸，這樣通過合理調節相鄰的兩個發光燈3之間的直線距離，可以使得車燈組件10的整體結構較好，而且照明效果好。

還有，發光燈列1中任意相鄰的兩個發光燈3在車寬方向(即圖2所示的內外方向)上的距離可以為8.0mm-12.0mm。如圖2所示，相鄰的兩個發光燈3在內外方向上的距離h1可以為8.0mm-12.0mm，相鄰的兩個發光燈3在內外方向上的距離h2可以為8.0mm-12.0mm，其中，h1和h2可以不同。如此設置的發光燈列1可以有利于側向的行人發現車燈組件10，或者說，有利于側向的行人發現具有該車燈組件10的車輛。

具體地，發光燈列1中任意相鄰的兩個發光燈3在車寬方向上的距離可以為9.3mm-9.6mm。如此設置的發光燈列1的發光效果更好，精致感知度更佳。

根據本發明的一個具體實施例，如圖1和圖2所示，發光燈列1排列可以為弧形。弧形的發光燈列1能夠較好地與車身的邊緣線條相匹配，從而可以有利于體現車身的整體線條感，而且還可以便于發光燈列1提醒側向的行人。

進一步地，弧形可以為多段，該多段弧形的曲率半徑在從車內向車外的方向上呈遞減趨勢。這樣可以便于每段弧形與對應位置的車身相匹配，從而可以有利于車身的整體線條延伸。

具體地，弧形包括第一弧形段和第二弧形段5，第一弧形段位于內側，第二弧形段5連接在外側，第一弧形段的曲率半徑為380mm-480mm，第二弧形段5的曲率半徑為280mm-380mm。這樣第一弧形段的曲率半徑大于第二弧形段5的曲率半徑，由于第二弧形段5位于第一弧形段的外側，通過合理設置第二弧形段5的曲率半徑，可以有利于調節第二弧形段5所對應的相鄰的發光燈3在內外方向的間距，可以有利于側向的行人觀察到車燈組件10。

其中，發光燈列1中的多個發光燈3的直線距離在從車內向車外的方向上呈遞增趨勢，并且構成第一弧形段的多個發光燈3的平均直線距離可以小于構成第二弧形段5的多個發光燈3的平均直線距離。平均直線距離指的是弧形段上的相鄰的發光燈3之間的直線距離總和后的平均值。平均直線距離也限制著相鄰的發光燈3在內外方向的間距，這樣可以限制第一弧形段和第二弧形段5上的相鄰發光燈3在內外方向上的間距，從而可以使得第一弧形段和第二弧形段5上的多個發光燈3布置合理，行人無論從后方還是側向均能夠觀察到發光燈列1的流動效果。

下面結合圖1a-圖1j提供一種車燈組件10的具體實施例。

如圖1a-圖1j所示，車燈組件10可以為尾燈，尾燈包括：背門燈轉向燈6和組合后燈轉向燈7，背門燈轉向燈6構成第一弧形段，組合后燈轉向燈7構成第二弧形段5。其中，背門燈轉向燈6位于組合后燈轉向燈7的內側，由于背門相對于側圍需要轉動，所以背門燈轉向燈6和組合后燈轉向燈7為分體式結構。其中，背門燈轉向燈6可以具有十二個發光燈3，每三個發光燈3構成一個發光燈組2，也就是說，背門燈轉向燈6可以具有四個發光燈組2。組合后燈轉向燈7可以具有十五個發光燈3，每三個發光燈3構成一個發光燈組2，也就是說，組合后燈轉向燈7可以具有五個發光燈組2。由此，背門燈轉向燈6和組合后燈轉向燈7在處于流水點亮模式時流動時間均接近或者大于100ms，從而易于被行人觀察到，也可以明顯看出其流動效果。

當然，車燈組件10還可以為其他車燈，例如，組合前燈轉向燈，該組合前燈轉向燈為一體結構。當車燈組件10為組合前燈轉向燈時，弧形為一段，而且弧形曲率半徑可以為700mm-740mm。滿足上述范圍曲率半徑的組合前燈轉向燈能夠適應車身前部的整體線條，而且流動效果明顯。

其中，如圖2所示，發光燈列1中的多個發光燈3的直線距離在從車內向車外的方向上呈遞增趨勢。隨著多個發光燈3的直線距離的增大，多個發光燈3在內外方向的間距同步增大，這樣能夠使得發光燈列1在內外方向上延伸，可以控制發光燈列1在內外方向上的間距調節，可以保證車燈組件10的發光面積。

其中，車燈組件10的布置形式有多種，車燈組件10可以為組合前燈轉向燈和/或組合后燈轉向燈7和/或背門燈轉向燈6。也就是說，車燈組件10可以為組合前燈轉向燈，車燈組件10也可以為組合后燈轉向燈7，車燈組件10也可以為背門燈轉向燈6；車燈組件10還可以為組合后燈轉向燈7和背門燈轉向燈6，即尾燈，車燈組件10還可以為組合前燈轉向燈和組合后燈轉向，車燈組件10還可以為組合前燈轉向燈、組合后燈轉向燈7和背門燈轉向燈6。

根據本發明實施例的車輛，包括上述實施例的車燈組件10。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
