本實用新型涉及一種便攜式LED工作燈。

背景技術：

目前的LED工作燈由外殼體、安裝座、散熱器、LED光源、透鏡、電池和電路板等構成，LED光源和電路板安裝在安裝座上，散熱器另外設置為LED光源提供散熱，但是這種工作燈一般攜帶至戶外進行照明，根據使用場景的需要，工作燈通常有較大的尺寸。這種工作燈攜帶不方便，需要特定的包裝袋裝載。

技術實現要素：

為了解決上述的技術問題，本實用新型的目的是提供一種便攜式LED工作燈，該工作燈體積小巧，結構簡單，光源散熱效果好。

為了實現上述的目的，本實用新型采用了以下的技術方案：

一種便攜式LED工作燈，該工作燈包括上殼體、下殼體、散熱座、LED光源、透鏡、電池和電路板，所述的散熱座上部中間位置設置有安裝座，所述的LED光源固定設置在安裝座內，散熱座的下部設置有散熱凸環，散熱凸環直接暴露于外界；所述的上殼體固定設置在散熱凸環的上方，上殼體中部設置有透光口，所述的透鏡限定于透光口與安裝座之間；所述的下殼體固定設置在散熱凸環的下方，所述的電路板和電池設置在下殼體與散熱座構成的封閉空間內，所述的電路板與電池相電連接，電路板通過導線穿過散熱座底板上的過孔與所述的LED光源相電連接。

作為進一步改進，所述的上殼體和下殼體采用塑料材質，散熱座采用鋁或鋁合金材質；所述的下殼體底部預埋設置有第一螺紋口和/或散熱凸環的側部設置有第二螺紋口。設置第一螺紋口和/或第二螺紋口用于外接支架、掛繩和吸盤的連接，由于第一螺紋口和第二螺紋口連接需要一定的強度，因此本實用新型優先采用在塑料材質上預埋第一螺紋口，將第二螺紋口設置在鋁或鋁合金材質散熱座上。

作為進一步改進，該工作燈還包括支架、掛繩或吸盤；所述的支架、掛繩和吸盤上均設置有與所述的第一螺紋口或第二螺紋口相適配的螺釘。通過支架、掛繩或吸盤的方式，進一步提供了一種便于攜帶、安放的工作燈。

作為最優選，所述的第一螺紋口和第二螺紋口均采用標準的4分螺口或3分螺口，或者兩者分別選用4分螺口和3分螺口。

作為進一步改進，下殼體底部設置有磁鐵。可吸附在戶外具有鐵磁性的材料上，環境適應性強。

作為進一步改進，散熱座在安裝座的外圈軸向設置有多條散熱翅片，散熱翅片連接散熱座底板和安裝座外圈。這種散熱翅片設置方案提供了更為優秀的散熱效果。

作為進一步改進，散熱翅片的頂部凸出安裝座設置有凸起，各個散熱翅片的凸起形成圓周的凹槽，所述的透鏡固定設置在凹槽內。

作為進一步改進，散熱凸環與上殼體、下殼體之間均設置有第一環形密封圈，并在透鏡與上殼體之間均設置有第二環形密封圈。環形密封圈的設置使工作燈的防水效果更為優秀，可以為工作燈適應更為復雜的工作環境。

作為進一步改進，在散熱凸環的上部設置有環形槽，下殼體上設置在環形槽；所述的第一環形密封圈分別設置在兩條環形槽內。通過設置環形槽為環形密封圈提供了安裝方式，更為有利于產品的結構簡化，使產品設計的更為小巧。

作為進一步改進，電池采用充電電池，該LED工作燈還包括充電模塊、電源輸出模塊和電量顯示單元，充電模塊、電源輸出模塊和電量顯示單元均通過電路板連接電池。電源輸出模塊可以使工作燈在有需要的時候作為充電寶使用。

作為進一步改進，充電模塊采用micro USB輸入模塊，電源輸出模塊采用USB輸出模塊，充電模塊和電源輸出模塊的外接口設置在散熱凸環的側部，外接口側均設置有密封蓋。密封蓋提供了防水的措施，避免水進入電路板內部。

作為進一步改進，該LED工作燈還包括光源控制模塊，所述的光源控制模塊設置有全亮、半亮、警示閃燈和SOS求救四種模式。工作燈全亮時光通量可達到600LM，戶外使用時可以選擇亮度，也有安全警示和求救功能，亮度大，戶外照明效果好。

作為進一步改進，透鏡控制光源的照射角度是半角60°，全角120°。本實用新型中心照度為現有光源的 2～3倍，有效的提高光的利用率。

本實用新型由于采用了上述的技術方案，與現有技術相比，具有以下明顯效果：結構設計合理，尺寸小，光源亮度大，方便攜帶以及具有可以與各種配件相適應的高環境適應性。

附圖說明

圖1為本實用新型實施例的正視圖。

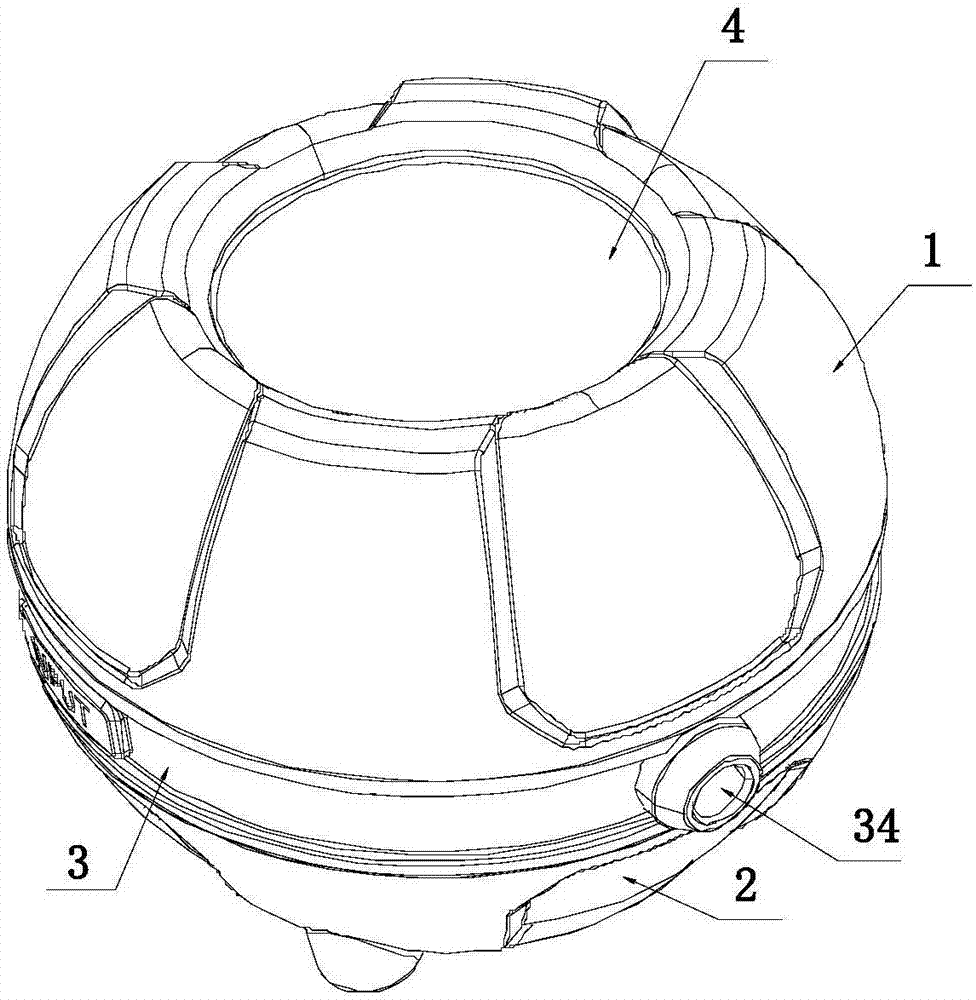

圖2為圖1的立體圖。

圖3為圖1的仰視圖。

圖4、圖5為本實用新型實施例的爆炸結構示意圖。

具體實施方式

下面結合附圖對本實用新型的具體實施方式做一個詳細的說明。

如圖1、圖2、圖3所示的一種便攜式LED工作燈，該工作燈包括上殼體1、下殼體2、散熱座3、LED光源4、透鏡5、電池6和電路板7，所述的散熱座3上部中間位置設置有安裝座31，所述的LED光源4固定設置在安裝座31內，散熱座3的下部設置有散熱凸環32，散熱凸環32直接暴露于外界。如圖、圖5所示，散熱座3在安裝座31的外圈軸向設置有多條散熱翅片35，散熱翅片35連接散熱座3底板和安裝座31外圈。散熱翅片35的頂部凸出安裝座31設置有凸起36，各個散熱翅片35的凸起36形成圓周的凹槽。所述的上殼體1固定設置在散熱凸環32的上方，上殼體1中部設置有透光口11，所述的透鏡5固定設置在凹槽內，并限定于透光口11與安裝座31之間。如圖4所示，所述的下殼體2固定設置在散熱凸環32的下方，所述的電路板7和電池6設置在下殼體2與散熱座3構成的封閉空間內，所述的電路板7與電池6相電連接，電路板7通過導線穿過散熱座3底板上的過孔33與所述的LED光源4相電連接。

如圖1、圖3所示，上殼體1和下殼體2采用塑料材質，散熱座3采用鋁或鋁合金材質；所述的下殼體2底部預埋設置有第一螺紋口21和/或散熱凸環32的側部設置有第二螺紋口34。第一螺紋口21和第二螺紋口34均采用標準的4分螺口或3分螺口；或者，兩者分別選用4分螺口和3分螺口。如圖3所示，下殼體2底部還設置有磁鐵22和4個防滑墊片23，防滑墊片23封閉下殼體2的固定螺釘。

如圖4、圖5所示，所述的散熱凸環32與上殼體1、下殼體2之間均設置有第一環形密封圈8，并在透鏡5與上殼體1之間均設置有第二環形密封圈9。在散熱凸環32的上部設置有環形槽，下殼體2上設置在環形槽；所述的第一環形密封圈8分別設置在兩條環形槽內。

本實用新型的電池6采用充電電池6，該LED工作燈還包括充電模塊、電源輸出模塊和電量顯示單元，充電模塊、電源輸出模塊和電量顯示單元均通過電路板7連接電池6。充電模塊可以采用micro USB輸入模塊，電源輸出模塊可以采用USB輸出模塊，充電模塊和電源輸出模塊的外接口設置在散熱凸環32的側部，外接口側均設置有密封蓋10。另外，該LED工作燈還包括光源控制模塊，所述的光源控制模塊設置有全亮、半亮、警示閃燈和SOS求救四種模式。通過透鏡5控制光源的照射角度是半角60°，全角120°。中心照度為現有光源的 2～3倍，有效的提高光的利用率。

當然，該工作燈在工作的時候配備支架、掛繩或吸盤；所述的支架、掛繩和吸盤上均設置有與所述的第一螺紋口21或第二螺紋口34相適配的螺釘。
