本實用新型涉及照明燈技術領域，具體為一種便攜式照明燈。

背景技術：

現在使用的各種照明燈，都是采用燈頭連接燈座結構的，通過燈座將照明燈放置使用，在日常生活中，會因?yàn)槎喾N原因而需將照明燈攜帶隨時備用，帶有燈座的照明燈就會極不方便。而在使用手電、臺燈或其它照明燈具在進行輔助作業時，由于燈具光源單一，所以往往會在接續部位產生照明陰影，影響施工人員的精確接續作業，仍然存在接續精度不高、效率低下的問題。同時在使用照明燈時，大多需要人體輔助，浪費精力，不能達到工作的最高效率。

技術實現要素：

本實用新型的目的在于提供一種便攜式照明燈，以解決上述背景技術中提出的問題。本實用新型具有方便攜帶，并且簡易、安全放置的優點。

為實現上述目的，本實用新型提供如下技術方案：一種便攜式照明燈，包括燈盒、底部護殼和上表光亮涂層，所述底部護殼設置在燈盒的底部，所述上表光亮涂層設置在燈盒的頂部，所述上表光亮涂層內鑲嵌LED燈管，所述LED燈管連接燈盒內部的蓄電池，所述燈盒和底部護殼之間通過鉸支座轉動連接，且鉸支座設置在燈盒的外壁，所述燈盒的內腔設置彈力繩，且部分彈力繩裸露于燈盒外壁，所述底部護殼內側設有磁性吸塊。

優選的，所述磁性吸塊與蓄電池之間設有防護層，且防護層為絕緣橡膠板。

優選的，所述上表光亮涂層的外側罩接弧形透明燈罩，且LED燈管位于透明燈罩的內凹側。

與現有技術相比，本實用新型的有益效果是：該便攜式照明燈，體積型號短小，便于攜帶，并且通過磁性吸塊，可以穩固放置；在彈力繩的輔助下，增 加了人體攜帶的便易性，在使用時，同樣協助安放。

附圖說明

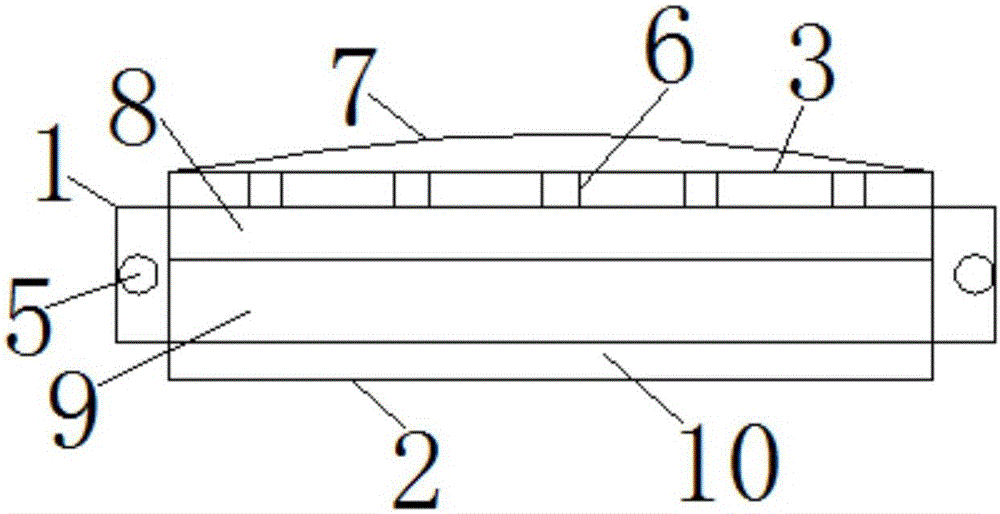

圖1為本實用新型的結構示意圖；

圖2為本實用新型的截面結構示意圖。

圖中：1燈盒、2底部護殼、3上表光亮涂層、4鉸支座、5彈力繩、6 LED燈管、7透明燈罩、8蓄電池、9防護層、10磁性吸塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種便攜式照明燈，包括燈盒1、底部護殼2和上表光亮涂層3，所述底部護殼2設置在燈盒1的底部，所述上表光亮涂層3設置在燈盒1的頂部，所述上表光亮涂層3內鑲嵌LED燈管6，所述LED燈管6連接燈盒1內部的蓄電池8，所述上表光亮涂層3的外側罩接弧形透明燈罩7，且LED燈管6位于透明燈罩7的內凹側，所述燈盒1和底部護殼2之間通過鉸支座4轉動連接，且鉸支座4設置在燈盒1的外壁，所述燈盒1的內腔設置彈力繩5，且部分彈力繩5裸露于燈盒1外壁，所述底部護殼2內側設有磁性吸塊10，所述磁性吸塊10與蓄電池8之間設有防護層9，且防護層9為絕緣橡膠板。

工作原理：該便于攜帶式照明燈，通過燈盒1內的蓄電池8使得LED燈管6照亮，并且輔助上表光亮涂層3，更加明亮，在攜帶時，通過彈力繩5攜帶；安放使用時，磁性吸塊10吸附鐵質物，穩定放置，并且輔助彈力繩5，更加穩固。如需更換蓄電池8，只需調節鉸支座4，即可轉動底部護殼2和燈盒1，完成更 替。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
