本實用新型涉及LED燈技術領域，具體指一種高效散熱的碟型燈。

背景技術：

LED光源是一種具有綠色、環保、節能、使用壽命長等特點新型照明技術，隨著LED技術的不斷發展和成熟，已經替代傳統鹵素燈、節能燈具成為當下主要的照明光源。目前的燈大多采用了LED光源，但是LED光源在工作時會產生大量的熱量，而在多燈頭聚合照明的燈具上，過高的內部溫升會影響LED燈的發光效率和芯片壽命和開關電源的安全性，其散熱性能成為照明亮度和使用壽命的保障參數。目前常見的LED燈大和普通LED燈具散熱器采用鋁合金壓鑄呈太陽花形或鰭片形的散熱結構，但是這種散熱結構體積和重量較大、散熱效果差，且隨著LED光源的功率增加，其體、量和耗材需要隨之增加，且結構復雜導致整體成本居高不下。因此，現有技術還有待于改進和發展。

技術實現要素：

本實用新型的目的在于針對現有技術的缺陷和不足，提供一種結構合理、散熱效果好、成本低壽命高的高效散熱的碟型燈。

為了實現上述目的，本實用新型采用以下技術方案：

本實用新型所述的一種高效散熱的碟型燈,包括底盤、LED基板、電源、電源盒和透光面罩；所述底盤的外緣上設有環形的圍邊框，圍邊框與底盤構成一個上端為開口設置的中空盆形結構.

根據以上方案，所述LED基板固設于底盤的外側面上，透光面罩套設于LED基板上且透光面罩與底盤固定連接,電源盒倒扣在圍邊框內且電源盒的下端口與底盤固定連接，電源固設于電源盒內。

根據以上方案，所述電源盒的高度大于圍邊框的高度從而使電源盒的上端凸出于圍邊框的上端口，圍邊框的上端口向外側延伸設有環形裙邊。

根據以上方案，所述電源盒的上端板上設有螺旋接頭，電源盒的上端板上成型有穿線接頭，穿線接頭的上端設有穿線口，穿線接頭外緣和螺旋接頭內壁上分別設有適配螺紋，螺旋接頭的外緣上設有固定螺紋。

本實用新型有益效果為：本實用新型結構合理，所述圍邊框采用曲面結構從而與底板構成碟形設計，增加與LED基板的接觸面和散熱面積，散熱口朝上設置與安裝頂面配合并向四周散熱，圍邊框和環形裙邊可有效遮蔽內部結構，提高外形美觀度；電源盒上端凸出設置且通過螺旋接頭可適配常規燈座，降低安裝難度和整體成本。

附圖說明

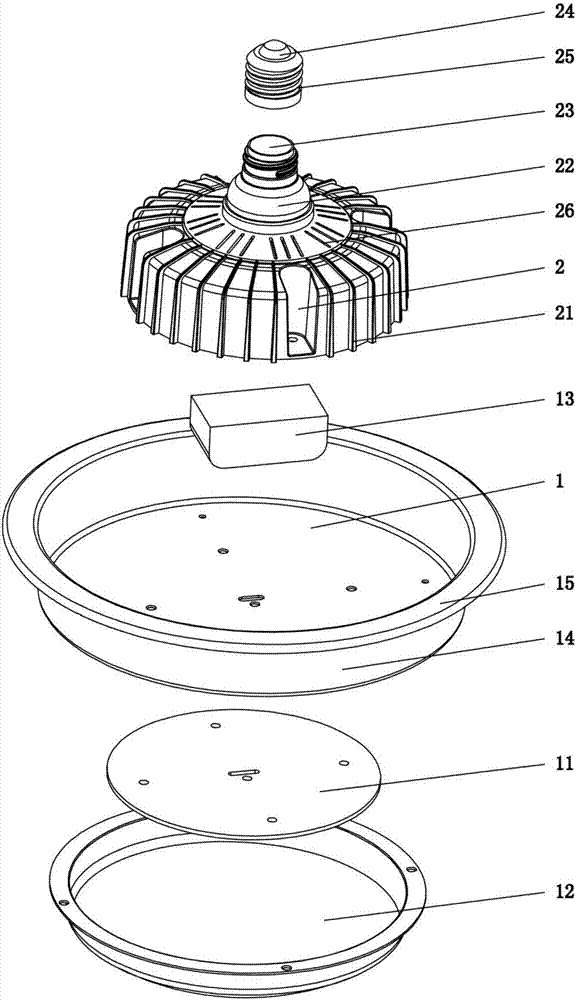

圖1是本實用新型的整體爆炸結構示意圖。

圖中：

1、底盤；2、電源盒；11、LED基板；12、透光面罩；13、電源；14、圍邊框；15、環形裙邊；21、散熱鰭片；22、穿線接頭；23、穿線口；24、螺旋接頭；25、固定螺紋；26、透氣槽。

具體實施方式

下面結合附圖與實施例對本實用新型的技術方案進行說明。

如圖1所示，本實用新型所述的一種高效散熱的碟型燈,包括底盤1、LED基板11、電源13、電源盒2和透光面罩12；所述底盤1的外緣上設有環形的圍邊框14，圍邊框14與底盤1構成一個上端為開口設置的中空盆形結構；所述圍邊框14采用曲面結構從而與底板1構成碟形設計，增加與LED基板11的接觸面和散熱面積，該碟形結構的開口朝上，從而使散熱口朝上設置，散熱對流與安裝頂面配合并向四周散熱，從而提高對LED基板11散熱效果，且該碟形設計可有效遮蔽內部結構提高整體的美觀度。

所述LED基板11固設于底盤1的外側面上，透光面罩12套設于LED基板11上且透光面罩12與底盤1固定連接,電源盒2倒扣在圍邊框14內且電源盒2的下端口與底盤1固定連接，電源13固設于電源盒2內；所述LED基板11安裝在底盤1與圍邊框14構成的盆形結構上，通過增加散熱面積與電源盒2構成內外嵌套的散熱面以提高散熱效率，優選的電源盒2直徑為底盤1和圍邊框14直徑的一半，電源盒2間隔設置在底盤1中心部形成環形散熱通道，而內外嵌套的圍邊框14可增加電源盒2的有效散熱面積，從而提高整體散熱效率,整體結構設計合理，可降低開發和生產成本。

圍邊框14的上端口向外側延伸設有環形裙邊15；所述電源盒2的凸起設置使燈安裝在頂板上時，圍邊框14上端口與頂板之間流出散熱間隙，而通過環形裙邊15的延伸設置可更好起到遮蔽效果以提高美觀度。

所述電源盒2的上端板上設有螺旋接頭24，電源盒2的上端板上成型有穿線接頭22，穿線接頭22的上端設有穿線口23，穿線接頭22外緣和螺旋接頭24內壁上分別設有適配螺紋，螺旋接頭24的外緣上設有固定螺紋25；上述的底板1上開設有通孔以通過電源13與LED基板11之間的電連接線，穿線接頭22通過穿線口23連通電源盒2內外側，電源13的連接線可穿過穿線口23接出，優選的螺旋接頭24可作為燈座的電連接頭，電源13的連接線與螺旋接頭24電連接后，螺旋接頭24通過固定螺紋25與燈座直接電連接，從而可適配傳統燈座的安裝需求。

以上所述僅是本實用新型的較佳實施方式，故凡依本實用新型專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，均包括于本實用新型專利申請范圍內。
