本發明涉及LED燈的技術領域，尤其涉及一種帶有散熱功能的LED燈。

背景技術：

LED燈是發光二極管的簡稱，它是半導體二極管的一種，可以把電能轉化成光能。發光二極管與普通二極管一樣是由一個PN結組成，也具有單向?qū)щ娦浴．斀o發光二極管加上正向電壓后，從P區注入到N區的空穴和由N區注入到P區的電子，在PN結附近數微米內分別與N區的電子和P區的空穴復合，產生自發輻射的熒光。LED燈作為新型光源，它具有壽命長，發光效率高，功耗低，重量輕等眾多優點，被廣泛的應用到照明行業中。在實際應用中雖單個的LED燈功耗低，工作溫度低，當大量的LED燈集中在PCB基板上時，也會產生大量的熱，會降低LED燈的使用性能，同時PCB基板溫度升高，造成不安全隱患。

技術實現要素：

為了克服上述現有技術的缺陷，本發明提供了一種帶有散熱功能的LED燈，該支架通過散熱器，能有效降低LED燈集中使用時的溫度，從而降低PCB板的溫度，保證LED燈性能。

為了解決上述技術問題，本發明采用的技術方案是：

一種帶有散熱功能的LED燈，包括PCB基板、LED燈體、LED燈腳、LED燈罩和LED燈架，LED燈罩通過LED燈架罩在LED燈體上，PCB基板上設置有LED燈腳槽，LED燈體通過LED燈腳插入LED燈腳槽，固定在PCB基板上，其特征在于：所述PCB基板的背面上設有散熱裝置，所述散熱裝置包括散熱座和散熱片，散熱座固定在PCB基板上，散熱片設置在散熱座上，LED燈腳槽設置在散熱座的中部。

所述散熱座為正方形或圓形或正多邊形。

所述LED燈腳槽設置在散熱座的中心。

所述散熱座的厚度為2-5mm，散熱片的高度為3-5mm。

本發明具有以下優點：

1、本發明中PCB基板的背面上設有散熱裝置，所述散熱裝置包括散熱座和散熱片，散熱座固定在PCB基板上，散熱片設置在散熱座上，LED燈腳槽設置在散熱座的中部，LED燈腳插入LED燈腳槽， LED燈體位于散熱裝置的中部（或中心），當PCB基板上的多個LED燈工作時發出的熱，能盡可能的被散熱裝置散熱，確保LED燈正常工作。

2、本發明中散熱座為正方形或圓形或正多邊形，以適應不同形狀或大小的PCB基板需求，散熱座的厚度為2-5mm，散熱片的高度為3-5mm，方便LED燈及PCB基板的安裝。

附圖說明

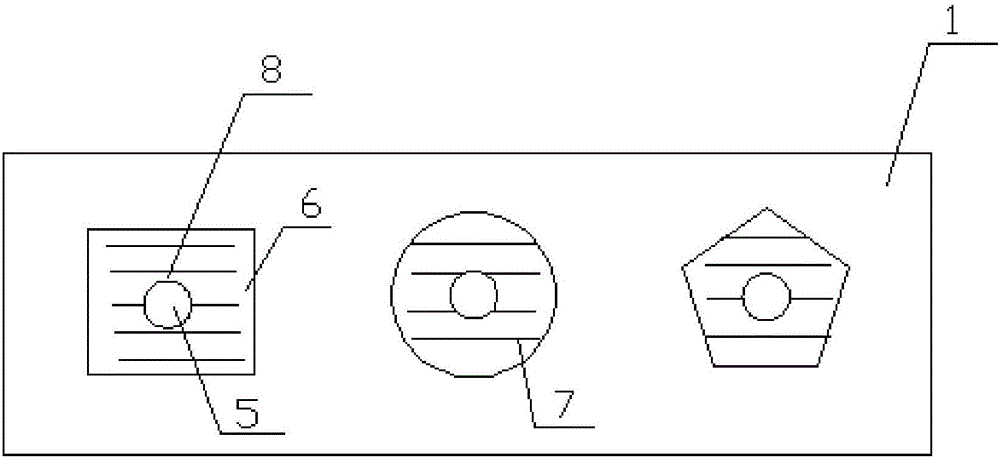

圖1為本發明的結構示意圖；

圖2為圖1的右視圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合附圖對具體實施例進行詳細描述。

實施例1：如圖1、圖2所示，一種帶有散熱功能的LED燈，包括PCB基板1、LED燈體2、LED燈腳5、LED燈罩3和LED燈架4，LED燈罩3通過LED燈架4罩在LED燈體2上，PCB基板上設置有LED燈腳槽8，LED燈體2通過LED燈腳5插入LED燈腳槽8，固定在PCB基板1的正面上，在PCB基板1的背面上設有散熱裝置，所述散熱裝置包括散熱座6和散熱片7，散熱座固定在PCB基板上，散熱片設置在散熱座上，LED燈腳槽8設置在散熱座6的中部，優選LED燈腳槽8設置在散熱座6的中心。這樣LED燈腳5插入LED燈腳槽8， LED燈體2位于散熱裝置的中部（或中心），當PCB基板1上的多個LED燈工作時發出的熱，能很快的被散熱裝置散熱，從而確保LED燈正常工作。

為適應不同形狀或大小和PCB基板，散熱座6可做成正方形或圓形或正多邊形。同時方便LED燈及PCB基板的安裝，所述散熱座的厚度為2-5mm，散熱片的高度為3-5mm。

雖然以上描述了本發明的具體實施方式，但是本領域的技術人員應當理解，這些僅是舉例說明，本發明的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本發明的原理和實質的前提下，可以對這些實施方式做出多種變更或修改，但這些變更和修改均落入本發明的保護范圍。
