本實用新型涉及電子器件保護結構的技術領域，特別涉及一種電子設備及其LED燈組件、金屬罩。

背景技術：

在針對設有LED燈的電路板結構中，LED燈一般會被貼片在PCB主板上面。然而LED燈在被貼片到PCB主板上后，由于LED燈的本體一般都具有一定的高度，以某型號的LED燈為例，其本體高度為2.65mm，這相對于處于同一PCB板上的其他普通電子貼片器件來講，LED燈的本體比較高，一般會凸出于PCB板的其他器件之上，在生產搬運過程中，很容易被撞到，設置脫落，因此需要對PCB板上的LED燈進行一定的保護措施。

針對上述問題，現有技術中常用一種屏蔽件結構來對LED燈進行保護，而且所采用的屏蔽件結構一般都是密封的形式，然而該種結構的屏蔽件則不能適用于對那些需要向外發光的LED燈的保護，譬如新光感LED燈，因?yàn)楝F(xiàn)有技術中密封結構的屏蔽件會阻擋LED燈的光線。

技術實現要素：

有鑒于此，本實用新型提供一種電子設備及其LED燈組件、金屬罩，能夠解決現有技術中密封結構屏蔽件無法滿足對需要向外發光的LED燈進行保護的技術問題。

為解決上述問題，本實用新型實施例一方面提供一種用于保護LED燈的金屬罩，所述金屬罩包括主體部以及連接部，所述連接部與所述主體部的邊沿位置固定連接，所述主體部上開設有貫通孔，以使金屬罩在被安裝在電路板上時，所述LED燈可通過所述貫通孔向外發射光線。

為解決上述技術問題，本實用新型實施例另一方面提供一種LED燈組件，所述LED燈組件包括LED燈以及上述實施例中任一項所述的金屬罩，所述LED燈安裝于電路板上，所述金屬罩蓋設于所述LED燈上，用于保護所述LED燈。

進一步地，本實用新型實施例還提供一種電子設備，所述電子設備包括上述實施例中所述的LED燈組件。

相對于現有技術，本實用新型提供的電子設備及其LED燈組件、金屬罩，該金屬罩利用其連接部與電路板固定連接，并通過在其主體部上設置貫通孔結構，以使金屬罩在被安裝在電路板上時，被保護的LED燈可通過貫通孔向外發射光線，該金屬罩的結構簡單，適用于對需要向外發光的LED燈的保護。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型金屬罩一實施例的結構示意圖；

圖2是本實用新型金屬罩又一實施例的結構示意圖；

圖3是本實用新型金屬罩另一實施例的結構示意圖；

圖4是本實用新型金屬罩再一實施例的結構示意圖；

圖5是本實用新型金屬罩另一實施例的結構示意圖；

圖6是圖4實施例中金屬罩安裝在電路板上的結構示意圖；

圖7是圖5實施例中金屬罩安裝在電路板上的結構示意圖；

圖8是圖1實施例中金屬罩安裝在電路板上的結構示意圖；

圖9是本實用新型金屬罩又一實施例的結構示意圖；

圖10是本實用新型金屬罩再一實施例的側視結構示意圖；

圖11是本實用新型電子設備一實施例的結構示意簡圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型中的術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”、“第三”的特征可以明示或者隱含地包括至少一個該特征。本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。本實用新型實施例中所有方向性指示(諸如上、下、左、右、前、后……)僅用于解釋在某一特定姿態(如附圖所示)下各部件之間的相對位置關系、運動情況等，如果該特定姿態發生改變時，則該方向性指示也相應地隨之改變。此外，術語“包括”和“具有”以及它們?nèi)魏巫冃危鈭D在于覆蓋不排他的包含。例如包含了一系列步驟或單元的過程、方法、系統、產品或設備沒有限定于已列出的步驟或單元，而是可選地還包括沒有列出的步驟或單元，或可選地還包括對于這些過程、方法、產品或設備固有的其它步驟或單元。

在本文中提及“實施例”意味著，結合實施例描述的特定特征、結構或特性可以包含在本實用新型的至少一個實施例中。在說明書中的各個位置出現該短語并不一定均是指相同的實施例，也不是與其它實施例互斥的獨立的或備選的實施例。本領域技術人員顯式地和隱式地理解的是，本文所描述的實施例可以與其它實施例相結合。

請參閱圖1，圖1是本實用新型金屬罩一實施例的結構示意圖，該金屬罩100可包括主體部110以及連接部120。

具體而言，在一實施例中該金屬罩100可以采用金屬材料制成，以便其可以通過焊接的方式固定于電路板上。當然，在其他實施例中，金屬罩100還可以與電路板之間通過插接或者粘接等形式固定連接，在本領域技術人員的理解范圍內，此處不再一一列舉。

該金屬罩100的連接部120與主體部110的邊沿位置固定連接，連接部120用于將主體部110連接于被保護LED燈所在的電路板上。

在圖1所揭露的實施例中，金屬罩100的為一體彎折結構，且連接部120的延伸面與主體部110所處的平面之間存在夾角，在一實施例中，該夾角可為90度。以使連接部120與主體部110形成一個在金屬罩安裝狀態用于保護LED燈的容置腔102，被保護的LED燈處于容置腔102內。

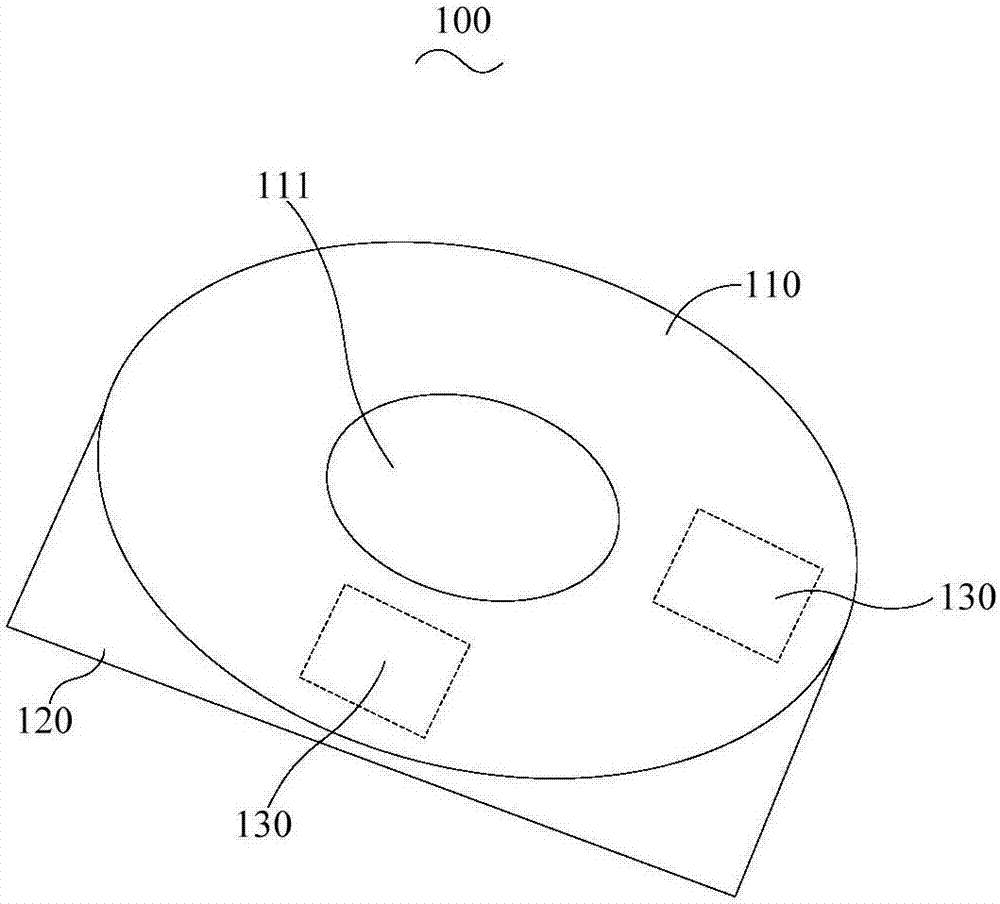

其中，本實施例中金屬罩的主體部110可呈矩形結構，在其他實施例中金屬罩的主體部還可以為其他多邊形的結構形式，也可以為圓形、或者不規則形狀，請參閱圖2，圖2是本實用新型金屬罩又一實施例的結構示意圖，該實施例中金屬罩的主體部110則是圓形結構，關于金屬罩主體部的具體結構形狀，本領域技術人員可以根據不同電路板以及LED燈的形狀或者布置需求自行選取設計。

在本實施例中，主體部100的形狀為多邊形，連接部120至少在主體部110的兩個側邊位置同向延伸設置，圖1實施例中金屬罩100的連接部120為在主體部110的兩個側邊一體延伸設置，當然，也可以為在矩形結構主體部110的四個側邊均設置連接部的結構。由于金屬罩100的連接部120與電路板之間采用焊接的形式連接，在電路板上也會相應設置與連接部120對應的焊盤(圖中未示)結構，而焊盤的具體結構則可以為連續的矩形焊盤，也可以是分段式的長城狀焊盤等。

其中，圖2實施例中的主體部為圓形結構，其連接部120可以設置為沿主體部110的環周設置，或者也可以設置為環周的部分，即環周型連接部設置缺口的形式等。

進一步地，主體部110上開設有貫通孔111，以使金屬罩100在被安裝在電路板上時，被保護的LED燈可通過貫通孔111向外發射光線，該種結構的金屬罩100可以滿足這些對需要向外發光的LED燈的保護要求。

其中，該貫通孔111的尺寸與被保護的LED燈的尺寸相適應，需要說明的，本實用新型實施例中所說的尺寸包括了形狀以及大小的特征。其中，圖1和圖2實施例中雖然只給出了圓形的貫通孔形狀，在其他實施例中，貫通孔111的形狀并不限于此，還可以為矩形、多邊形甚至不規則形狀等，請參閱圖3，圖3本實用新型金屬罩另一實施例的結構示意圖。

需要說明的是，本實用新型實施例中的金屬罩100可以為對應單個LED燈的設置形式，即一個金屬罩對應安裝并保護一個LED燈的結構；當然，本實用新型實施例中的金屬罩也可以為一個對應多個LED燈的設置形式，貫通孔111可以開設為長條狀或者矩形的結構，以使貫通孔111可以同時允許多個LED燈通過其向外發射光線，即一個金屬罩100起到同時對多個LED燈進行保護的作用。請一并參閱圖4-圖7，圖4是本實用新型金屬罩再一實施例的結構示意圖，圖5是本實用新型金屬罩另一實施例的結構示意圖，圖6是圖4實施例中金屬罩安裝在電路板上的結構示意圖，以及圖7是圖5實施例中金屬罩安裝在電路板上的結構示意圖，其中，標號88表示為被保護的LED燈，標號200為電路板。

另外，實用新型實施例中的金屬罩除了對LED燈進行保護之外，其他不需要電磁屏蔽但需要防止被撞掉的小器件，也可以布局在該金屬罩下方。

本實用新型實施例中，在金屬罩100的安裝狀態下，LED燈88的頂部與金屬罩100的主體部110基本平齊，即金屬罩100的高度與LED燈88平齊、或者略矮、略高于LED燈88均可。

進一步地，在安裝狀態下，主體部110的貫通孔111與LED燈88之間需要留有安全間距L，請參閱圖8，圖8是圖1實施例中金屬罩安裝在電路板上的結構示意圖，其中，圖7中只是示意性的標示出了安全間距，而在實際的安裝過程中，根據LED燈與金屬罩主體部位置關系的不同(金屬罩100的高度與LED燈88平齊、或者略矮、略高于LED燈)，安全間距L實際的方向不一定在圖8中標示的平面內，根據LED燈的形狀特點來講，安全間距L一般會位于容置腔102內。其中，本實用新型實施例中安全間距L設置為大于或者等于0.2mm。而具體的安全間距L的距離數值此處則不再進行限定。

進一步地，由于金屬罩一般需要通過SMT(Surface Mounted Technology，表面貼裝技術)的方式進行貼片組裝，因此，本實用新型實施例的金屬罩結構中還設有用于在組裝過程中吸取金屬罩100的操作預留區130，該操作預留區130為具有一定面積的平滑區域，且可以相鄰貫通孔111設置。在此需要說明的是，主體部110的結構在考慮到簡單以及滿足具有操作預留區130的情況下，可以為整體為平板的結構。當然，在其他實施例中，主體部110的表面上也可以設置有凹凸結構，譬如在貫通孔111邊沿位置設置環形凸起以適應LED燈的形狀等，但是需要預留一塊面積大小滿足要求的平滑區域，作為貼片組裝過程的吸嘴吸合區(對應操作預留區130)。

該操作預留區130可以為單獨的一塊特定設計的位置面積，當在尺寸滿足的情況下，操作預留區130也可以鄰近貫通孔111邊沿或者角落位置的大小符合貼片設備吸嘴吸合的一個區域。為了滿足貼片設備的最小吸嘴面積以及金屬罩100的整體重量要求，本實用新型實施例中操作預留區130的面積可以設置為大于或等于1mm×1mm。當然，根據所使用貼片設備吸嘴面積的不同(操作預留區130的面積至少要與貼片設備最小吸嘴面積相等)以及金屬罩重量的不同(金屬罩的重量越重，所需要的SMT吸嘴面積越大，即操作預留區130的面積越大)，本領技術人員可對操作預留區130的面積可以進行適應性調整，此處亦不再詳述。

進一步地，請參閱圖9，圖9是本實用新型金屬罩又一實施例的結構示意圖，與前述實施例不同的是，該實施例中金屬罩100上設置三個不規則排列的貫通孔111，每個貫通孔111可以對應一個或者多個LED燈，而操作預留區130則可以設置為鄰近貫通孔111的某一個或者多個區域。該實施例中的金屬罩結構可以對多個不規則排列LED燈進行保護。貫通孔111的具體位置可根據LED燈所處的位置進行設計調整。另外，本實施例與前述實施例的不同之處還包括，金屬罩100的連接部120從主體部110的三個側面一體延伸連接。

請參閱圖10，圖10是本實用新型金屬罩再一實施例的側視結構示意圖，該實施例圖示的結構與前述實施例不同之處在于連接部120與主體部110之間的連接形式：本實施例中連接部120可以不再是與主體部110的最外側邊沿連接形成的金屬罩整體結構，而是從靠近主體部110邊沿里面一定距離D的位置處與主體部110連接，連接部120與主體部110連接形式可以為焊接、一體彎折、或者粘接等，此處不做具體限定。而距離D的具體數值，本領域技術人員則可以自行設計選取。

需要說明的是，本實用新型實施例中只是示例性的給出了幾種金屬罩的結構形式，本領域技術人員在上述實施例思想引導下進行的基本技術特征的重新組合或者在沒有付出創造性勞動情況下做出的簡單變形，都應該在本實用新型的保護范圍之內。

相對于現有技術，本實用新型實施例提供的金屬罩，利用其連接部與電路板固定連接，并通過在其主體部上設置貫通孔結構，以使金屬罩在被安裝在電路板上時，被保護的LED燈可通過貫通孔向外發射光線，該金屬罩的結構簡單，適用于對需要向外發光的LED燈的保護。另外，還在金屬罩的主體部上設置用于在組裝過程中吸取金屬罩的操作預留區，以使該金屬罩在進行貼片組裝過程中留有吸嘴吸取的位置。

進一步地，本實用新型還提供一種電子設備及其LED燈組件，請參閱圖11，圖11是本實用新型電子設備一實施例的結構示意簡圖，該電子設備可以包括殼體11、按鍵12、顯示屏13以及LED燈組件14，其中，LED燈組件14可以設置在殼體11的內部，關于電子設備其他部分的結構特征，在本領域技術人員的理解范圍內，且不涉及本實用新型的發明點，因此不再詳述。

其中，本實用新型中的電子設備可以為移動通訊終端設備(譬如智能手機、平板電腦、筆記本電腦等)、智能穿戴設備、數字音視頻播放器、電子閱讀器、手持游戲機、車載電子設備、操控設備以及控制器等等，只要用到LED燈且需要對LED燈進行保護的電子設備即可采用本實施例中金屬罩的結構。而該LED燈組件則包括LED燈以及上述任一實施例中的金屬罩，LED燈安裝于電路板上，金屬罩蓋設于LED燈上，用于保護LED燈，同時允許LED燈可以向外發射光線。

以上所述僅為本實用新型的部分實施例，并非因此限制本實用新型的保護范圍，凡是利用本實用新型說明書及附圖內容所作的等效裝置或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
