本技術涉及燈具，具體地說，是涉及一種電源盒以及設有該電源盒的導軌燈，設有上述導軌燈的照明系統。

背景技術：

1、相比于傳統的射燈、筒燈，導軌燈因位置設置靈活多變、光照方向調節靈活且調節范圍大等優點，使其更受廣大消費者的青睞。現有的導軌燈普遍包括電源盒、連桿組件及燈體單元，連桿組件連接在電源盒和燈體單元之間，使得燈體單元可通過連桿組件進行光照的俯仰角度調節及周向的光照位置調節。當需要調節導軌燈的設置位置時，通過調節電源盒與導軌的相對位置即可。

2、如圖1所示，其示出了現有的導軌燈的電源盒9，該電源盒9包括盒體91、蓋體92、轉動扳手93及電源控制模塊。盒體91具有容納腔，蓋體92可拆卸地安裝在盒體91上并蓋合在容納腔的敞口上。轉動扳手93可轉動地安裝在蓋體92上，且轉動扳手93的數量優選為兩個，兩個轉動扳手93中的一個設有旋轉卡塊931，旋轉卡塊931用于與導軌配合，兩個扳手中的另一個上設有導電插塊932，導電插塊932用于與導軌內的導電片電連接，且導電插塊932還具有與導軌卡合連接的功能，以配合旋轉卡塊931將電源盒9卡裝在導軌上。電源控制模塊安裝在容納腔內，電源控制模塊與導電插塊932電連接，且電源控制模塊還用于與燈體單元內的光源電連接，以控制光源按照設定模式進行照明。然而，現有的電源盒9存在以下不足：

3、轉動扳手93與蓋體92之間沒有設置鎖止結構，而由于旋轉卡塊931與導軌之間具有第一相互作用力，導致設有旋轉卡塊931的轉動扳手93容易受第一相互作用力影響而被迫轉動，從而導致旋轉卡塊931與導軌之間的卡合連接出現松動；同理地，由于導電插塊932與導軌及其內的導電片之間具有第二相互作用力，導致設有導彈插塊的轉動扳手93容易受第二相互作用力影響而被迫轉動，從而導致導電插塊932與導軌及其內的導電片之間的卡合連接出現松動，并影響導電插塊932與導軌內導電片電連接的穩定性。此外，在對轉動扳手93的位置進行調節時，其調節手感不佳，影響用戶體驗。

技術實現思路

1、為了解決上述問題，本實用新型的主要目的是提供一種可提升裝配穩定性及牢固性，且提升裝配過程中的操作手感的電源盒。

2、本實用新型的另一目的是提供一種設有上述電源盒的導軌燈。

3、本實用新型的再一目的是提供一種設有上述導軌燈的照明系統。

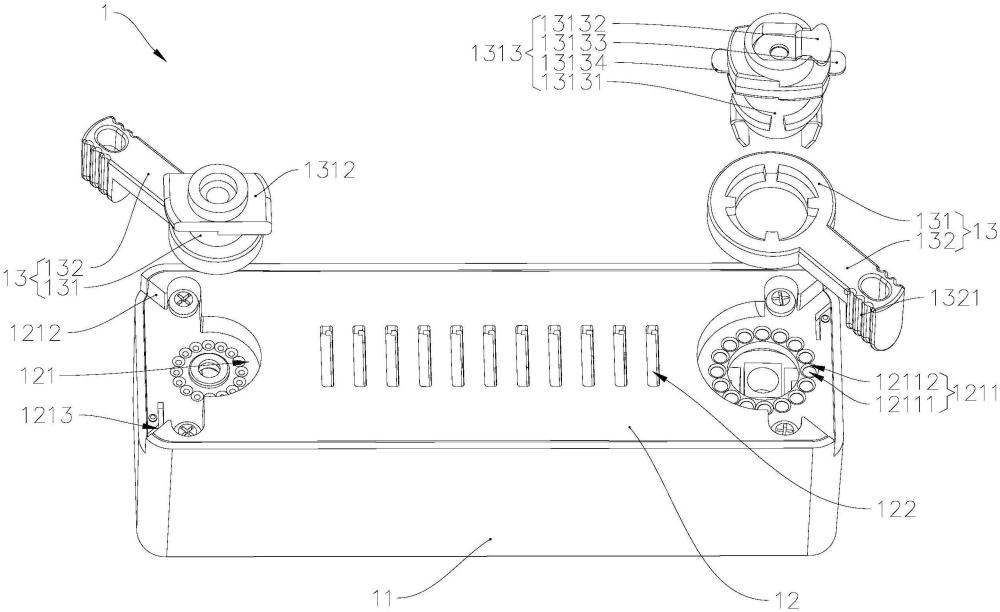

4、為了實現本實用新型的主要目的，本實用新型提供一種電源盒，包括盒體、蓋體和轉動扳手，盒體具有容納腔，蓋體與盒體可拆卸地連接，蓋體蓋合在容納腔的敞口上，轉動扳手具有旋轉部和扳手部，旋轉部繞自身的回轉軸心可轉動地安裝在蓋體上，其中，蓋體上設有第一卡合結構，旋轉部上設有第二卡合結構，第一卡合結構與第二卡合結構卡合連接，第一卡合結構和第二卡合結構之間具有兩個以上的卡合檔位。

5、由上可見，在第一卡合結構和第二卡合結構的配合下，使轉動手柄可相對蓋體穩定停留在設定的相應檔位上，從而防止轉動扳手在非受用戶扳動情況下相對蓋體保持固定不動，保證了轉動扳手與導軌連接后的牢固性及可靠性，使設有本電源盒的導軌燈能夠與導軌進行穩定的電連接。此外，第一卡合結構和第二卡合結構的設計還使用戶在扳動轉動扳手時，第一卡合結構和第二卡合結構之間在進行卡合檔位切換能夠給予安裝者明顯的手感反饋，以提升安裝者的體驗感。

6、一個優選的方案是，第一卡合結構和第二卡合結構中的一者為第一卡合凹位，另一者為卡合凸起；第一卡合凹位的數量為兩個以上，兩個以上的第一卡合凹位繞回轉軸心分布；卡合凸起的數量為至少一個，卡合凸起與兩個以上的第一卡合凹位中的一個卡合連接。

7、由上可見，上述設計可減少電源盒的總零部件數量，降低裝配難度，有利于提升生產效率并節省生產成本。

8、進一步的方案是，第一卡合凹位的數量為多個，多個第一卡合凹位繞回轉軸心連續分布，且相鄰兩個第一卡合凹位鄰接；第一卡合凹位為球冠面，球冠面的高度小于球冠面對應的球半徑，球冠面的敞口處具有導向面，相鄰兩個第一卡合凹位的導向面鄰接。

9、由上可見，通過使相鄰兩個第一卡合凹位呈鄰接設置，能夠提升轉動調節轉動板手時的調節手感；而通過對第一卡合凹位的結構設計，使得第一卡合凹位能夠可靠地與第一卡合凸起卡合，且使得用戶能夠更容易扳動轉動扳手使第一卡合凸起切換卡合至另一第一卡合凹位。

10、另一個優選的方案是，第一卡合結構和第二卡合結構中的一者為第二卡合凹位，另一者為彈簧柱塞；第二卡合凹位的數量為兩個以上，兩個以上的第二卡合凹位繞回轉軸心分布；彈簧柱塞的數量為至少一個，彈簧柱塞的定位件與兩個以上的第二卡合凹位中的一個卡合連接。

11、由上可見，上述設計能夠降低轉動扳手調節過程中所受的阻力，在保證對調節后的轉動扳手進行有效鎖止的基礎上，更好的提升轉動板手的調節手感，且可更省力地對轉動板手進行扳動，并能夠簡化蓋體的磨損速度，有利于延長蓋體的使用壽命。

12、進一步的方案是，轉動扳手的數量為兩個，第一個轉動扳手的旋轉部上成型有旋轉卡塊，第二個轉動扳手的旋轉部上設有導電插塊。

13、由上可見，上述設計能夠進一步提升電源盒與導軌連接時的穩定性及牢固性，并使電源盒與導軌之間的拆裝更加方便。

14、更進一步的方案是，蓋體上成型有下沉凹位，第一卡合結構位于下沉凹位內，轉動扳手的一部分位于下沉凹位內；下沉凹位具有第一限位面和第二限位面，在轉動扳手的轉動方向上，扳手部位于第一限位面和第二限位面之間。

15、由上可見，通過設置下沉凹位以容納轉動板手，有利于降低電源盒的高度，從而減小電源盒的體積，并使電源盒更加美觀。

16、更進一步的方案是，扳手部上設有防滑紋路，防滑紋路位于下沉凹位外。

17、由上可見，防滑紋路有利于安裝者更好地控制扳手部對轉動扳手進行轉動，避免在抓取或撥動扳手部時出現打滑。

18、更進一步的方案是，電源盒還包括電源控制模塊，電源控制模塊安裝在容納腔內，電源控制模塊與導電插塊電連接；蓋體上設有散熱槽，散熱槽與容納腔連通。

19、由上可見，電源控制模塊用于與設有本電源盒的導軌燈的燈體單元電連接，以控制燈體單元內的光源按照設定模式進行照明；電源控制模塊工作過程中產生的熱量可通過散熱槽進行疏散，以保證電源控制模塊工作的穩定性及可靠性，并延長電源控制模塊的使用壽命。

20、為了實現本實用新型的另一目的，本實用新型提供一種導軌燈，其中，包括上述的電源盒。

21、由上可見，設有上述電源盒的導軌燈能夠提升與導軌連接時的牢固性及可靠性，從而使電源盒與導軌進行穩定的電連接，以保證導軌燈工作時的光照穩定性，并有利于延長電源盒及光源的使用壽命。此外，電源盒的設計還有利于提升安裝者對電源盒及導軌進行拆裝時的操作手感，從而提升安裝者的體驗感。

22、為了實現本實用新型的再一目的，本實用新型提供一種照明系統，包括導軌，其中，還包括上述的導軌燈，轉動扳手可與導軌卡合連接。

23、由上可見，照明系統通過設置上述導軌燈，有利于提升照明時的穩定性，并有利于電源盒及光源的使用壽命。此外，電源盒的設計還有利于提升安裝者對電源盒及導軌進行拆裝時的操作手感，從而提升安裝者的體驗感。
