本技術涉及燈具領域，具體涉及一種射燈。

背景技術：

1、軌道射燈因其在商業和住宅照明領域的靈活性和美觀性而受到廣泛歡迎。傳統軌道射燈通常具有固定的光學配置，這意味著如果用戶想要改變照明效果，比如調整光束角度、改變光源顏色或控制眩光，就需要更換整個燈具或燈具內部的復雜組件，這往往涉及到繁瑣的拆卸和安裝過程。此外，這種更換通常需要專業人員操作，增加了維護成本和不便。

2、為解決上述問題，授權公告號為cn210398610u，專利名稱為一種磁吸鏡片型射燈的中國實用新型專利。通過設置吸附磁鐵和定位磁鐵，從而方便更換射燈鏡片，以滿足不同光線花紋的使用需求。

3、然而，現有技術所公開的這種磁吸技術存在著連接穩定性不足的缺點，磁吸連接的力度可能不足以在長期使用或特定環境下(如振動或高溫)保持光學配件的穩固，導致光學配件松動或脫落，影響照明質量和燈具安全。隨著時間的推移，磁鐵的磁力可能會逐漸減弱，從而降低光學配件的安裝穩定性，需要定期檢查和更換磁鐵，增加了維護的復雜性。同時，在某些敏感環境中，如醫院手術室或精密實驗室，磁吸連接可能會對周圍的電子設備產生干擾，影響周圍的電子設備正常運行，使用場景有所局限。且磁鐵材料成本較高，尤其是高性能磁鐵，導致燈具整體的成本上升。

4、因此，如何克服上述存在的缺陷，已成為本領域技術人員亟待解決的重要課題。

技術實現思路

1、本實用新型克服了上述技術的不足，提供了一種射燈。

2、為實現上述目的，本實用新型采用了下列技術方案：

3、一種射燈，包括燈體，所述燈體內安裝有光源模組，所述燈體上設有位于光源模組上端的第一安裝腔，還包括用于改變光源模組光照模式的光學配件，所述光學配件卡接于燈體上、且其上端置于第一安裝腔中，所述燈體的內側壁上或光學配件上設有第一彈性卡接部，所述燈體或光學配件上設置有供第一彈性卡接部卡入其中的第一環形凹槽。

4、進一步地，所述燈體的內側壁或光學配件上開設有第二環形凹槽，所述第二環形凹槽中嵌設有第一卡環，所述第一彈性卡接部為一體成型形成于第一卡環上。

5、進一步地，所述第一彈性卡接部設置有三個。

6、進一步地，所述光學配件包括第一連接端和第二連接端，所述第二連接端上開設有第二安裝腔，所述第一彈性卡接部或第一環形凹槽設置于第一連接端上，所述光學配件設置有至少兩個，相鄰的所述光學配件通過卡接結構卡接、且卡接后其中一個光學配件的第一連接端置于另一個光學配件的第二安裝腔中。

7、進一步地，所述卡接結構包括設置在第二連接端內側壁上的供第一彈性卡接部卡入其中的第三環形凹槽、或與第一環形凹槽卡接配合的第二彈性卡接部。

8、進一步地，所述第二連接端內側壁上開設有第四環形凹槽，所述第四環形凹槽中嵌設有第二卡環，所述第二彈性卡接部為一體成型形成于第二卡環上。

9、進一步地，所述第二彈性卡接部設置有三個。

10、進一步地，所述光學配件至少包括光學透鏡。

11、進一步地，還包括用于取電的導軌，所述導軌下端與燈體上端連接。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本案的射燈包括用于改變光源模組光照模式的光學配件，在燈體的內側壁上或光學配件上設有第一彈性卡接部，燈體或光學配件上設置有供第一彈性卡接部卡入其中的第一環形凹槽。通過第一彈性卡接部卡入第一環形凹槽從從而實現光學配件與燈體二者的卡接，且二者卡接后光學配件置于燈體的第一安裝腔內。本案通過設置第一彈性卡接部與第一環形凹槽卡接配合的結構，實現了對光學配件的快速更換，使得對光學配件的更換變得簡單快捷，無需專業知識或工具，普通用戶也能輕松操作，更換方便，提升了用戶體驗。相比現有技術，本案這種結構具有更強的連接穩定性，能夠確保光學配件在使用過程中保持穩固，不受外界環境因素的影響，提供持續穩定的照明效果。與磁吸連接相比，卡扣結構不會隨時間推移而失去效能，減少了維護和更換成本，避且免了磁吸連接可能帶來的電磁干擾，適合于對磁場敏感的各種場合，適用場景更廣。本案的射燈不需要使用昂貴的磁鐵材料，降低了燈具的生產成本，使產品更具市場競爭力。

14、2、本案的第一彈性卡接部和第一環形凹槽即可設置在燈體的內側壁上，也可設置在光學配件上。也即是說第一彈性卡接部和第一環形凹槽可以在燈體內側壁或光學配件二者之間選擇性設置，當第一彈性卡接部設置在燈體內側壁上時，此時第一環形凹槽則設置在光學配件上。反之，當第一彈性卡接部設置在光學配件上時，此時第一環形凹槽則設置在燈體內側壁上。這種結構的設計允許光學配件與燈體之間的卡接是可逆的，意味著無論是燈體還是光學配件，都可以作為主動卡接方或是被動卡接方。這樣，同一型號的光學配件可以適配不同設計的燈體，反之亦然，提高了系統的兼容性和互換性。這種設計允許用戶輕松更換光學配件，而無需改變燈體本身，這意味著用戶可以隨著需求的變化升級或更換光學配件，而不必購買全新的射燈，降低了總體擁有成本。通過標準化卡接結構，可以批量生產通用的光學配件，而無需為每個燈體設計定制的配件，從而降低了生產和庫存成本。

15、3、本案的光學配件包括第一連接端和第二連接端，第二連接端上開設有第二安裝腔，第一彈性卡接部或第一環形凹槽設置于第一連接端上，光學配件設置有至少兩個，相鄰的光學配件通過卡接結構卡接、且卡接后其中一個光學配件的第一連接端置于另一個光學配件的第二安裝腔中。通過兩個光學配件之間設置的卡接結構，實現兩個或多個光學配件之間的串聯安裝，允許用戶根據實際照明需求自由組合，可為用戶提供不同的光照模式，實現高度定制化的照明效果，滿足不同場景的照明要求。通過串聯不同功能的光學配件，用戶可以根據需要逐步增加或減少配件，避免了一次性購買全套高級照明設備的成本壓力。

技術特征：

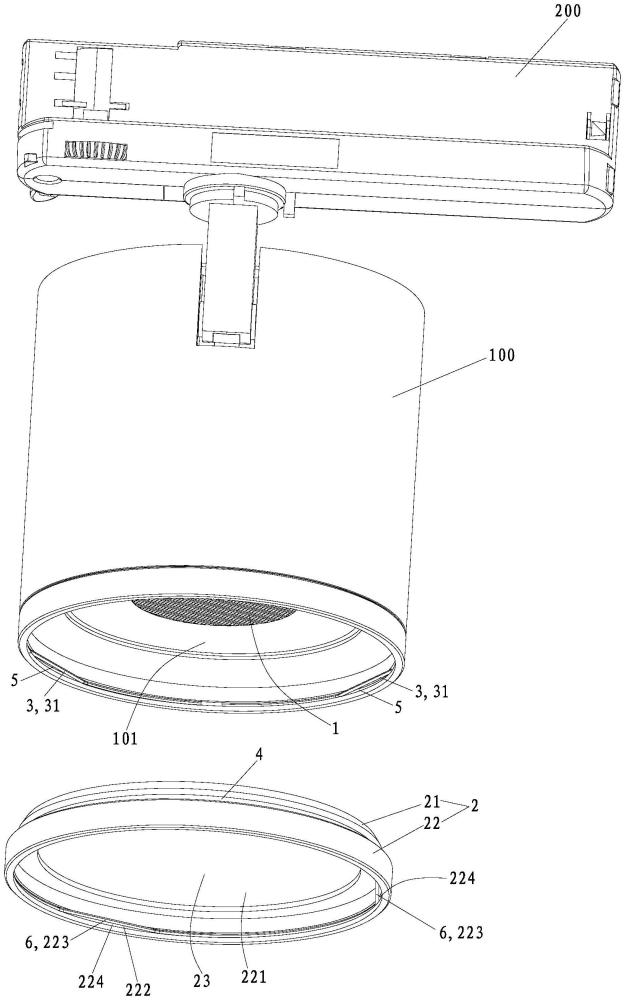

1.一種射燈，包括燈體(100)，所述燈體(100)內安裝有光源模組(1)，所述燈體(100)上設有位于光源模組(1)上端的第一安裝腔(101)，其特征在于：還包括用于改變光源模組(1)光照模式的光學配件(2)，所述光學配件(2)卡接于燈體(100)上、且其上端置于第一安裝腔(101)中，所述燈體(100)的內側壁上或光學配件(2)上設有第一彈性卡接部(31)，所述燈體(100)或光學配件(2)上設置有供第一彈性卡接部(31)卡入其中的第一環形凹槽(4)。

2.根據權利要求1所述的一種射燈，其特征在于：所述燈體(100)的內側壁或光學配件(2)上開設有第二環形凹槽(5)，所述第二環形凹槽(5)中嵌設有第一卡環(3)，所述第一彈性卡接部(31)為一體成型形成于第一卡環(3)上。

3.根據權利要求1所述的一種射燈，其特征在于：所述第一彈性卡接部(31)設置有三個。

4.根據權利要求1-3任意一項所述的一種射燈，其特征在于：所述光學配件(2)包括第一連接端(21)和第二連接端(22)，所述第二連接端(22)上開設有第二安裝腔(221)，所述第一彈性卡接部(31)或第一環形凹槽(4)設置于第一連接端(21)上，所述光學配件(2)設置有至少兩個，相鄰的所述光學配件(2)通過卡接結構卡接、且卡接后其中一個光學配件(2)的第一連接端(21)置于另一個光學配件(2)的第二安裝腔(221)中。

5.根據權利要求4所述的一種射燈，其特征在于：所述卡接結構包括設置在第二連接端(22)內側壁上的供第一彈性卡接部(31)卡入其中的第三環形凹槽(222)、或與第一環形凹槽(4)卡接配合的第二彈性卡接部(223)。

6.根據權利要求5所述的一種射燈，其特征在于：所述第二連接端(22)內側壁上開設有第四環形凹槽(224)，所述第四環形凹槽(224)中嵌設有第二卡環(6)，所述第二彈性卡接部(223)為一體成型形成于第二卡環(6)上。

7.根據權利要求6所述的一種射燈，其特征在于：所述第二彈性卡接部(223)設置有三個。

8.根據權利要求7所述的一種射燈，其特征在于：所述光學配件(2)至少包括光學透鏡(23)。

9.根據權利要求8所述的一種射燈，其特征在于：還包括用于取電的導軌(200)，所述導軌(200)下端與燈體(100)上端連接。

技術總結
本案涉及一種射燈，包括燈體，燈體內安裝有光源模組，燈體上設有位于光源模組上端的第一安裝腔，還包括用于改變光源模組光照模式的光學配件，光學配件卡接于燈體上、且其上端置于第一安裝腔中，燈體的內側壁上或光學配件上設有第一彈性卡接部，燈體或光學配件上設置有供第一彈性卡接部卡入其中的第一環形凹槽。本案通過設置第一彈性卡接部與第一環形凹槽卡接配合的結構，實現了對光學配件的更換變得簡單快捷，無需專業知識或工具，普通用戶也能輕松操作，更換方便，提升了用戶體驗。相比現有技術，本案這種結構具有更強的連接穩定性，能夠確保光學配件在使用過程中保持穩固，不受外界環境因素的影響，提供持續穩定的照明效果。

技術研發人員：王應芳,李曉偉
受保護的技術使用者：中山市黎科照明科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
