本技術涉及物聯網模塊領域技術，尤其是指一種應用于燈具的物聯網模塊。

背景技術：

1、近年來，隨著科技的逐漸增強，發展的日新月異，智能路燈控制器被家喻戶曉，智能路燈控制器(燈具物聯網模塊)主要用于家庭、商業區、工廠、交通、牧區、通信等供電系統。

2、傳統的燈具物聯網模塊是使用另外的卡座或螺絲鎖于燈具的殼體上，安裝時和更換時，都需要使用螺絲刀，使用起來相對不方便。

技術實現思路

1、有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種應用于燈具的物聯網模塊，其解決了使用起來相對不方便的問題。

2、為實現上述目的，本實用新型采用如下之技術方案：一種應用于燈具的物聯網模塊，包括，

3、底座，具有安裝腔，所述安裝腔內設有安裝工位，所述底座的外壁設有環形定位環；

4、上蓋，可拆卸地設于所述底座，并封蓋所述安裝腔的開口；

5、電路板，設于所述安裝工位，所述電路板上設有sim卡座，以及；

6、固定圈，可拆卸地設于所述底座外壁；燈殼平面貫穿有通孔，所述底座的下端穿過所述通孔，所述環形定位環的下端面抵于所述燈殼平面頂面定位，所述固定圈抵于所述燈殼平面底面并將其固定于所述底座。

7、在一個實施例中，所述底座的下端外壁設有第一外螺紋，所述固定圈的內壁設有第一內螺紋，所述第一內螺紋與第一外螺紋連接。

8、在一個實施例中，所述第一內螺紋包括間隔設于所述固定圈內壁的第一螺紋段和第二螺紋段，所述第一螺紋段和第二螺紋段之間形成間隙，且所述第一螺紋段和第二螺紋段的螺紋朝向所述間隙的端面為斜面。

9、在一個實施例中，所述安裝工位包括間隔設于安裝腔內的多個定位柱和多個螺柱，所述電路板上的對應定位孔插于對應定位柱上定位，所述電路板通過螺絲鎖于螺柱上。

10、在一個實施例中，所述底座的底面貫穿有連通安裝腔的線孔，所述線孔位置設有防水塞，連接所述電路板的電線穿過所述防水塞引出底座外。

11、在一個實施例中，所述防水塞包括有位于線孔外側的圓筒部、封堵線孔外端開口的第一防水部以及與線孔內壁緊密貼合的第二防水部；所述圓筒部、第一防水部和第二防水部依次一體成型連接，且第二防水部的外徑小于第一防水部的外徑。

12、在一個實施例中，所述第一防水部和第二防水部均呈橢圓狀。

13、在一個實施例中，所述第二防水部的外壁上凹設有與線孔口徑緊密嵌合的嵌槽。

14、在一個實施例中，所述環形定位環的底面設有第一安裝槽，所述第一安裝槽上設有第一密封圈，所述第一密封圈抵于所述燈殼平面的頂面。

15、在一個實施例中，所述固定圈的頂面設有第二安裝槽，所述第二安裝槽上設有第二密封圈，所述第二密封圈抵于所述燈殼平面的底面。

16、本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

17、相較傳統物聯網模塊使用卡座或螺絲固定在燈具上，本產品通過使用固定圈配合環形定位環將整個物聯網模塊固定于燈殼平面上，對物聯網的模塊的安裝非常方便，且使用該固定結構，可安裝于燈具頂面或底面的燈殼平面上。

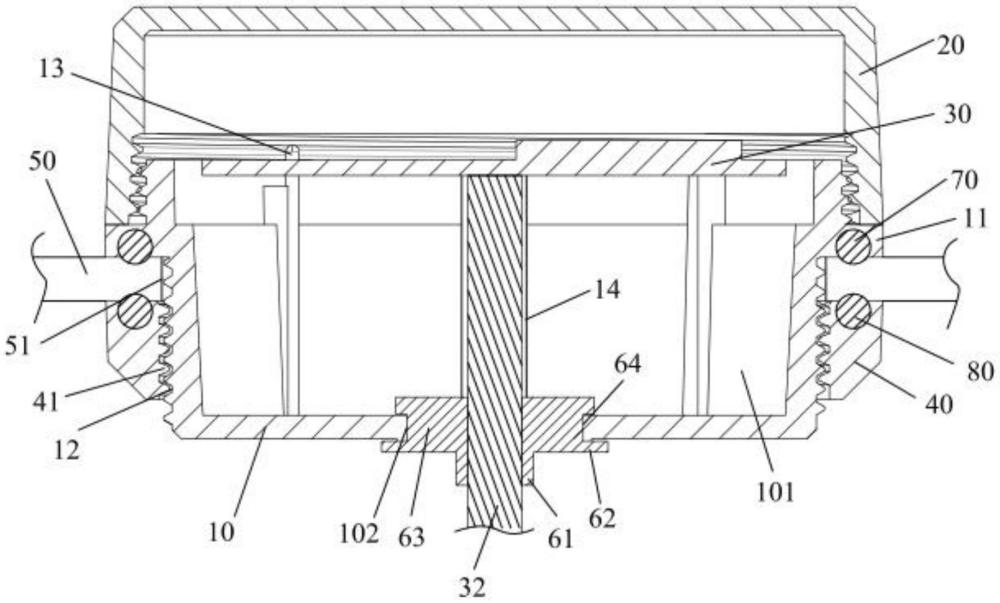

18、為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。

技術特征：

1.一種應用于燈具的物聯網模塊，其特征在于：包括，

2.根據權利要求1所述的應用于燈具的物聯網模塊，其特征在于：所述底座的下端外壁設有第一外螺紋，所述固定圈的內壁設有第一內螺紋，所述第一內螺紋與第一外螺紋連接。

3.根據權利要求2所述的應用于燈具的物聯網模塊，其特征在于：所述第一內螺紋包括間隔設于所述固定圈內壁的第一螺紋段和第二螺紋段，所述第一螺紋段和第二螺紋段之間形成間隙，且所述第一螺紋段和第二螺紋段的螺紋朝向所述間隙的端面為斜面。

4.根據權利要求2所述的應用于燈具的物聯網模塊，其特征在于：所述安裝工位包括間隔設于安裝腔內的多個定位柱和多個螺柱，所述電路板上的對應定位孔插于對應定位柱上定位，所述電路板通過螺絲鎖于螺柱上。

5.根據權利要求1所述的應用于燈具的物聯網模塊，其特征在于：所述底座的底面貫穿有連通安裝腔的線孔，所述線孔位置設有防水塞，連接所述電路板的電線穿過所述防水塞引出底座外。

6.根據權利要求5所述的應用于燈具的物聯網模塊，其特征在于：所述防水塞包括有位于線孔外側的圓筒部、封堵線孔外端開口的第一防水部以及與線孔內壁緊密貼合的第二防水部；所述圓筒部、第一防水部和第二防水部依次一體成型連接，且第二防水部的外徑小于第一防水部的外徑。

7.根據權利要求6所述的應用于燈具的物聯網模塊，其特征在于：所述第一防水部和第二防水部均呈橢圓狀。

8.根據權利要求6所述的應用于燈具的物聯網模塊，其特征在于：所述第二防水部的外壁上凹設有與線孔口徑緊密嵌合的嵌槽。

9.根據權利要求1所述的應用于燈具的物聯網模塊，其特征在于：所述環形定位環的底面設有第一安裝槽，所述第一安裝槽上設有第一密封圈，所述第一密封圈抵于所述燈殼平面的頂面。

10.根據權利要求9所述的應用于燈具的物聯網模塊，其特征在于：所述固定圈的頂面設有第二安裝槽，所述第二安裝槽上設有第二密封圈，所述第二密封圈抵于所述燈殼平面的底面。

技術總結
本技術公開應用于燈具的物聯網模塊。包括，底座，具有安裝腔，所述安裝腔內設有安裝工位，所述底座的外壁設有環形定位環；上蓋，可拆卸地設于所述底座，并封蓋所述安裝腔的開口；電路板，設于所述安裝工位，所述電路板上設有SIM卡座，以及；固定圈，可拆卸地設于所述底座外壁；燈殼平面貫穿有通孔，所述底座的下端穿過所述通孔，所述環形定位環的下端面抵于所述燈殼平面頂面定位，所述固定圈抵于所述燈殼平面底面并將其固定于所述底座。本產品通過使用固定圈配合環形定位環將整個物聯網模塊固定于燈殼平面上，對物聯網的模塊的安裝非常方便，且使用該固定結構，可安裝于燈具頂面或底面的燈殼平面上。

技術研發人員：王紹增
受保護的技術使用者：東莞市速控達新能源照明有限公司
技術研發日：20240513
技術公布日：2025/4/24
